Εξαγωγή 3D Μοντέλου ως 3D Γεωμετρία Revit

Αυτή η εντολή εξάγει το περιεχόμενο του 3D μοντέλου του Archicad σε Revit, δημιουργώντας RVT αντικείμενα με ακριβή γεωμετρία (συμπεριλαμβανομένων πραγματικών χρωμάτων) και ιδιότητες.

1.Στο Archicad, ανοίξτε το 3D παράθυρο που περιέχει την προς εξαγωγή άποψη. Οι Ρυθμίσεις Άποψης, συμπεριλαμβανομένης της Μερικής Εμφάνισης Δομής, επηρεάζει το περιεχόμενο του εξαγόμενου αντικειμένου. Τα Υπερισχύοντα Γραφικά αγνοούνται.

2.Κάντε μία από τις παρακάτω ενέργειες:

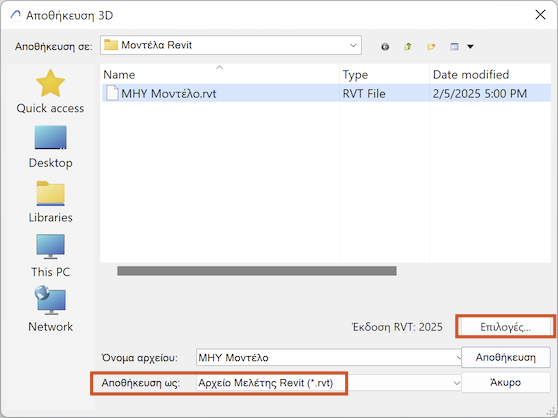

–Χρησιμοποιήστε Αρχείο > Αποθήκευση Ως, και διαλέξτε τη διάταξη αρχείου RVT.

–Προσθέστε την 3D Άποψη σε ένα Σύνολο Εκδότη και ρυθμίστε τη διάταξή της σε αρχείο Μελέτης Revit.

Αποθηκεύστε το αρχείο ως RVT, ή Εκδώστε την άποψη σε διάταξη RVT

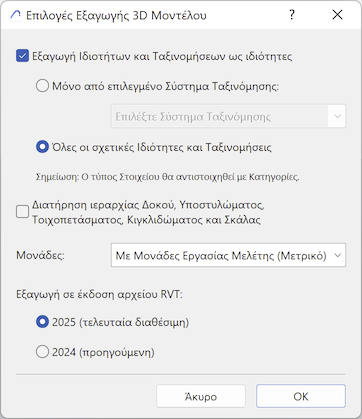

3.Πατήστε Επιλογές για να εμφανιστεί ο διάλογος Επιλογές Εξαγωγής 3D Μοντέλου.

–Εξαγωγή Ταξινομήσεων και Ιδιοτήτων ως ιδιότητες: Τσεκάρετέ το για να συμπεριληφθούν δεδομένα Ταξινόμησης και Ιδιοτήτων στο εξαγόμενο μοντέλο. Επειδή το Revit δεν υποστηρίζει πολλαπλές ταξινομήσεις, χρησιμοποιήστε τις παρακάτω επιλογές για να προσδιορίσετε ποιες ιδιότητες (ή ταξινομήσεις) θα εξαχθούν.

-Μόνο από επιλεγμένο Σύστημα Ταξινόμησης: Διαλέξτε ένα Σύστημα Ταξινόμησης προς εξαγωγή των Ιδιοτήτων του με τα εξαγόμενα στοιχεία. Ιδιότητες άλλων Συστημάτων Ταξινόμησης δεν θα εξαχθούν.

-Όλες οι σχετικές Ιδιότητες και Ταξινομήσεις: Θα συμπεριληφθούν όλες οι Ιδιότητες στα εξαγόμενα στοιχεία. Θα συμπεριληφθούν επίσης όλα τα Συστήματα Ταξινόμησης από τα εξαγόμενα στοιχεία, αλλά θα χρησιμοποιηθούν ως ιδιότητες στο Revit.

Σημείωση: Τα εξαγόμενα στοιχεία αντιστοιχίζονται σε Κατηγορίες στο Revit, με βάση τον τύπο Στοιχείου του Archicad.

–Διατήρηση ιεραρχίας στοιχείων Δοκού, Υποστυλώματος, Τοιχοπετάσματος, Κιγκλιδώματος και Σκάλας: Αν το τσεκάρετε, αυτοί οι τύποι στοιχείων θα εξαχθούν ως μεμονωμένα στοιχεία. Εάν δεν το τσεκάρετε, θα εξαχθούν ως ιεραρχικά σύνολα στοιχείων (για παράδειγμα: ένα εξαγόμενο Τοιχοπέτασμα θα περιλαμβάνει ξεχωριστά στοιχεία Πλαισίου και Πάνελ).

–Μονάδες: Διαλέξτε Με Μονάδες Εργασίας Μελέτης για να προσδιορίσετε αυτόματα Μετρικό ή Αγγλοσαξονικό για τα εξαγόμενα στοιχεία μοντέλου, ή να ρυθμίσετε χειροκίνητα τις μονάδες.

–Έκδοση αρχείου: Επιλέξτε την προτιμώμενη έκδοση Revit για αποθήκευση.

Σημειώσεις:

–Τα 2D δεδομένα, όπως Σχέδια και Πινακίδες, δεν εξάγονται.

–Οι παράμετροι των GDL Αντικειμένων δεν εξάγονται

–Τα δεδομένα Μελέτης και Ορόφου Archicad δεν εξάγονται.

–Ο Έλεγχος Παρεμβολής (ανίχνευση σύγκρουσης) στο Revit μπορεί να εφαρμοστεί στο εξαγόμενο αρχείο RVT.

–Οι Χώροι Archicad εξάγονται μόνο με την 3D αναπαράστασή τους. Επομένως τα Δωμάτια Revit δεν παράγονται αυτόματα από αυτούς.

–Τα στοιχεία εξάγονται ως στοιχεία που καλούνται Revit DirectShape (διαλειτουργικότητα). Μπορούν να χρησιμοποιηθούν ως στοιχεία μοντέλου αναφοράς. Επομένως, ένας εξαγόμενος Archicad Τοίχος δεν είναι ένας Τοίχος, πλήρους εγγενούς λειτουργικότητας - είναι απλώς ένα αναφερόμενο στοιχείο Τοίχου.

–Οι εξαγόμενες γεωμετρίες παγώνουν και κλειδώνουν. Δεν μπορούν να τροποποιηθούν.

–Τα DirectShape στοιχεία δεν περιέχουν υλικά στο Revit, έχουν μόνο χρώματα (συμπεριλαμβανομένης της διαφάνειας). Επομένως, εξάγονται μόνον οι Επιφάνειες Archicad (όχι τα Δομικά Υλικά).
