Το Archicad εξάγει το μοντέλο σε διάταξη αρχείου Artlantis μέσω των ειδικών πρόσθετων προγραμμάτων του. Μπορείτε να μεταφέρετε τη γεωμετρία, τις υφές, τις προοπτικές κάμερες, τον ήλιο, τα φώτα και τα ριζόχαρτα.
Ξεκινώντας από το Archicad 28, είναι διαθέσιμο για λήψη και εγκατάσταση κατόπιν αιτήματος.
Λήψη εδώ: Artlantis Διαλειτουργικότητα με το Archicad
Μολονότι αυτό το add-on εγκαθίσταται μαζί με το Archicad, παραμένει να είναι ιδιοκτησία της Abvent R&D η οποία και είναι υπεύθυνη για την ανάπτυξη και την συντήρησή του.
Για περισσότερες πληροφορίες επισκεφτείτε: http://www.artlantis.com.
Τρόπος Εξαγωγής
1.Εμφανίστε την προοπτική 3D άποψη στο Archicad.
2.Επιλέξτε την εντολή Αρχείο > Αποθήκευση ως....
3.Στη λίστα με τις διατάξεις αρχείων, επιλέξτε την έκδοση του Artlantis (*.atl) που χρειάζεστε.

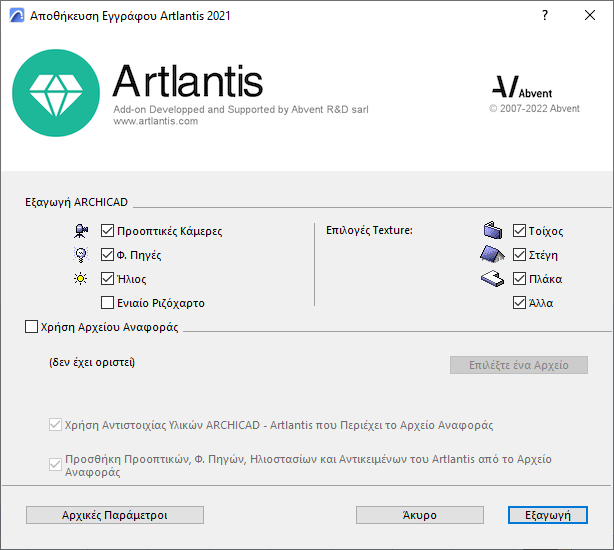

4.Κάντε κλικ στο κουμπί Αποθήκευση, και θα εμφανιστεί ο διάλογος Εξαγωγή.
Από αυτόν τον διάλογο, μπορείτε είτε να εξάγετε ένα νέο αρχείο Artlantis, είτε να ενημερώσετε ένα αρχείο .atl που έχετε ήδη στείλει στο Artlantis.
Τσεκάρετε τα προς εξαγωγή στοιχεία.
•Προοπτικές Κάμερες: Όλες οι κάμερες που δημιουργήθηκαν στο Archicad θα εμφανιστούν στο Artlantis (Inspector - Perspectives - List).
•Φ. Πηγές*: Όλες οι φ. πηγές που τοποθετήσατε στη μελέτη του Archicad θα εμφανιστούν στο Artlantis (Inspector - Lights - List).
•Ήλιος*: Τα ηλιοστάσια (γεωγραφική θέση, ημερομηνία και ώρα) θα εμφανιστούν στο Artlantis (Inspector - Heliodons - List).
•Ενιαίο Ριζόχαρτο: Εάν τσεκαριστεί, όλα τα ριζόχαρτα του Archicad εξάγονται στο Artlantis, σε ένα μεμονωμένο ριζόχαρτο. Εάν δεν είναι τσεκαρισμένο, όλα τα ριζόχαρτα του Archicad θα βρεθούν στη λίστα των ριζόχαρτων του Artlantis Objects Inspector.
*Σημείωση: Εάν οι έλεγχοι Φ. Πηγές ή Ήλιος είναι απενεργοποιημένοι στον διάλογο εξαγωγής, ανοίξτε τον διάλογο Ρυθμίσεις Φωτορεαλισμού του Archicad (Έγγραφο > Δημιουργική Απεικόνιση), ενεργοποιήστε την Βασική Μηχανή Απόδοσης και ενεργοποιήστε την κατάλληλη φωτεινή πηγή.
•Επιλογές Υφής Τοίχου, Στέγης, Πλάκας, Άλλα*: Θα εξαχθούν Υφές που σχετίζονται με τις Επιφάνειες Archicad.
*Σημείωση: Η επιλογή Άλλα συμπεριλαμβάνει όλα τα εργαλεία του Archicad όπως το Υποστύλωμα, τη Δοκό, τη Σκάλα, την Πόρτα, το Παράθυρο, καθώς και το Ανάγλυφο και το Αντικείμενο.
Ενημέρωση ενός .atl αρχείου που έχετε ήδη στείλει στο Artlantis.
Όλοι οι έλεγχοι που περιγράφονται στο τμήμα Δημιουργία ενός νέου αρχείου ισχύουν και εδώ!
1.Τσεκάρετε την επιλογή Χρήση Αρχείου Αναφοράς.
2.Κάντε κλικ στο Επιλέξτε ένα Αρχείο.
3.Επιλέξτε το αρχείο αναφοράς .atl.
Επιλογές
•Χρήση Αντιστοιχίας Υλικών Archicad - Artlantis που Περιέχει το Αρχείο Αναφοράς
•Προσθήκη Προοπτικών Απόψεων, Φ. Πηγών, Ηλιοστασίων, Αντικειμένων του Artlantis από το Αρχείο Αναφοράς
Εάν δεν είναι ενεργοποιημένη καμία από αυτές τις επιλογές:
Νέα στοιχεία της μελέτης Archicad (γεωμετρία, σ-άποψης, φ. πηγές, ηλιοστάσια) θα εξαχθούν, μόνο εάν δεν αποτελούν μέρος του αρχείου αναφοράς.
Σημείωση για την Εξαγωγή Καμπύλων Στοιχείων
Εξ ορισμού, τα καμπύλα στοιχεία του Archicad που εξάγονται στο Artlantis δεν είναι ομαλοποιημένα. Για να εξομαλυνθούν στο Artlantis, πηγαίνετε στην καρτέλα Inspector - Shaders και στην περιοχή Advanced Parameters, επιλέξτε το υλικό που θέλετε και χρησιμοποιήστε το συρόμενο διακόπτη Smoothness.
