Άλλες Διατάξεις που Ανοίγει το Archicad
Για λεπτομέρειες, δείτε: Plot….
Windows Enhanced Metafile (.emf)
Αρχείο Δεδομένων Νέφους Σημείων (.e57)
Δείτε: Εργαζόμενοι με Νέφη Σημείων.
Εισάγετε στο Archicad οποιοδήποτε αρχείο κειμένου περιέχει δεδομένα xyz (π.χ. τοπογραφικά δεδομένα) ή παρόμοια δεδομένα, δημιουργώντας αυτόματα ένα στοιχείο Αναγλύφου.
Σημείωση: Για να μετατρέψετε αρχεία .XYZ σε αντικείμενα Νέφους Σημείων, τοποθετημένα στο Archicad, δείτε: Εργαζόμενοι με Νέφη Σημείων.
Σημείωση: Το αρχείο κειμένου πρέπει να συντίθεται από σειρές δεδομένων, με κάθε σειρά να περιέχει τρεις αριθμητικές εγγραφές. Στη σειρά μπορεί να προηγείται προαιρετικά ένα πρόσθετο αριθμητικό ID (αναγνωριστικό). Χρησιμοποιήστε διαχωριστές μεταξύ των εγγραφών των δεδομένων. Οι διαχωριστές πρέπει να χρησιμοποιούνται με συνέπεια. Ο διαχωριστής μπορεί να είναι το σύμβολο αγγλικής άνω τελείας (;) ή ένας κενός χαρακτήρας. Μπορείτε επίσης να χρησιμοποιείτε κόμμα ή τελεία, με την προϋπόθεση ότι δεν χρησιμοποιείτε τον ίδιο χαρακτήρα ως σύμβολο των δεκαδικών σε αυτό το αρχείο. Οποιαδήποτε σειρά στην οποία, των 3 δεδομένων (ή 3+1, στην περίπτωση του ID) προηγείται ή έπεται μία μη αριθμητική εγγραφή δεδομένων, θεωρείται ως ένα “σχόλιο” και δεν θα υπολογίζεται. Εάν τα δεδομένα στο αρχείο κειμένου έχουν εισαχθεί σε μία συμβατή διάταξη, θα εμφανιστεί μία προειδοποίηση ότι η διάταξη αρχείου δεν είναι αναγνώσιμη.
1.Κάντε κλικ στο Σχεδίαση > Διαλειτουργικότητα > Τοποθέτηση Αναγλύφου από Τοπογραφικά Δεδομένα.
2.Στον διάλογο καταλόγου που εμφανίζεται, αναζητήστε ένα αρχείο .txt ή .xyz που περιέχει τα δεδομένα που χρειάζεστε.

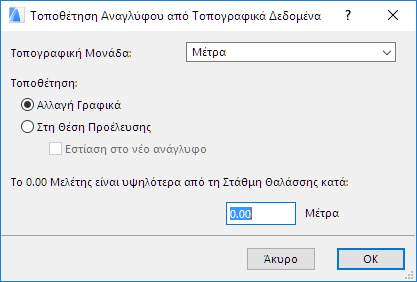

3.Εμφανίζεται ο διάλογος Τοποθέτηση Αναγλύφου από Τοπογραφικά Δεδομένα:
–Τοπογραφική μονάδα: Εισάγετε τη μονάδα για τα τοπογραφικά δεδομένα.
Τοποθέτηση:
–Ορισμός γραφικά: Με ένα κλικ του ποντικιού, θα τοποθετήσετε το Ανάγλυφο στη θέση που θέλετε.
–Χρήση συντεταγμένων του αρχείου δεδομένων: Το νέο Ανάγλυφο θα τοποθετηθεί σύμφωνα με το σημείο μηδέν που καθορίζεται στο αρχείο τοπογραφικών δεδομένων.
Σε αυτήν την περίπτωση, και μόλις το τοποθετήσετε, μπορείτε να κάνετε προαιρετικά Zoom στο νέο ανάγλυφο.
Το 0.00 Μελέτης είναι υψηλότερα από τη Στάθμη Θαλάσσης κατά: Εισάγετε το υψόμετρο του 0.00 Μελέτης πάνω από τη Στάθμη Θαλάσσης (στην Τοπογραφική Μονάδα που έχετε καθορίσει). Το Archicad θα το λάβει υπόψη όταν μετατρέπει τις z-τιμές του αρχείου των τοπογραφικών δεδομένων σε Ανάγλυφο.
