Εφαρμογή Προκαθορισμένων Κανόνων

Χρησιμοποιήστε αυτήν τη λειτουργία για να δημιουργήσετε ειδικά-προσαρμοσμένα δεδομένα Αναφοράς Ταξινόμησης, βασισμένα σε αυτόματους κανόνες (βάσει .xml).

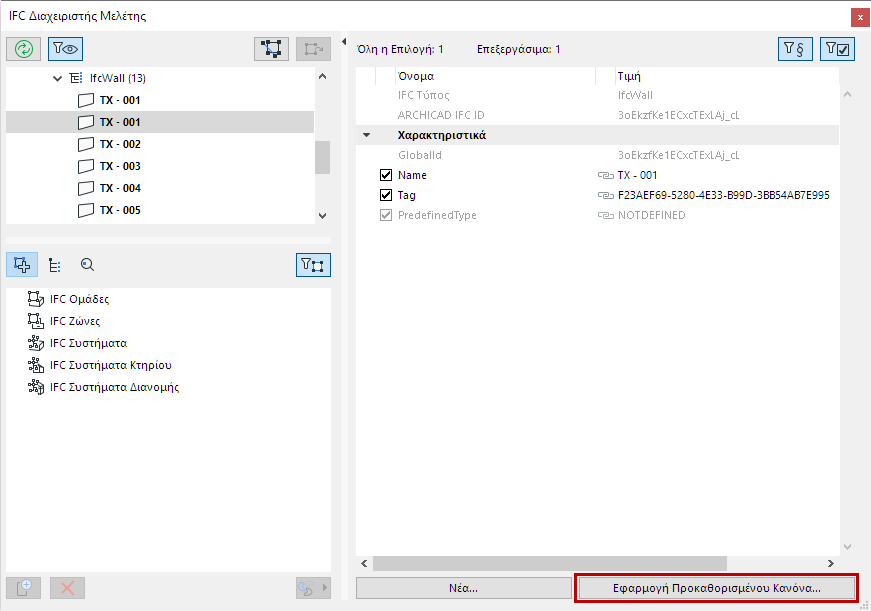

1.Στον IFC Διαχειριστή Μελέτης, πατήστε Εφαρμογή Προκαθορισμένου Κανόνα.

Υπάρχουν τρεις τύποι προκαθορισμένων κανόνων, με βάση τις διαφορετικές δομές τους:

•Κανόνας “Λίστα Ιεραρχίας”: επιλέξτε ένα στοιχείο από μία ιεραρχικής δομής βάση δεδομένων για να δημιουργήσετε τα νέα δεδομένα

•Κανόνας “Πίνακας”: επιλέξτε μία σειρά από έναν πίνακα για να δημιουργήσετε τα νέα δεδομένα

•Κανόνας “Εντολή”: Εκτελέστε την εντολή-κανόνας για να δημιουργήσετε τα νέα δεδομένα

Το πρόγραμμα περιέχει προκαθορισμένους, ενσωματωμένους κανόνες (διαφέρουν ανάλογα με την τοπική έκδοση του Archicad).

•Οι διαθέσιμοι κανόνες είναι προσβάσιμοι από τον εξής φάκελο, αλλά και οι κανόνες που θα δημιουργήσετε πρέπει να αποθηκευτούν σε αυτή τη θέση:

–Στα Windows:
Graphisoft\Archicad\ΕΞ ΟΡΙΣΜΟΥ\IFC Rules

–Στον Mac:
Applications\Archicad\ΕΞ ΟΡΙΣΜΟΥ\IFC Rules

Εφαρμογή Προκαθορισμένου Κανόνα: Παράδειγμα

Αναθέστε ταξινομήσεις σε έναν αριθμό πλακών στέγης (IfcSlabs) χρησιμοποιώντας τον κανόνα “OmniClass / Table 21 - Elements”:

1.Στο μοντέλο, επιλέξτε τα στοιχεία Πλάκας για να ταξινομηθούν (μπορείτε να χρησιμοποιήσετε Εύρεση και Επιλογή). Ανοίξτε τον διάλογο Ρυθμίσεων και κάντε κλικ στη Διαχείριση IFC Ιδιοτήτων του Πάνελ Ταξινόμηση και Ιδιότητες. Εναλλακτικά, επιλέξτε τις αντίστοιχες οντότητες IfcSlab από την περιεχόμενη ιεραρχία του IFC Διαχειριστή Μελέτης.

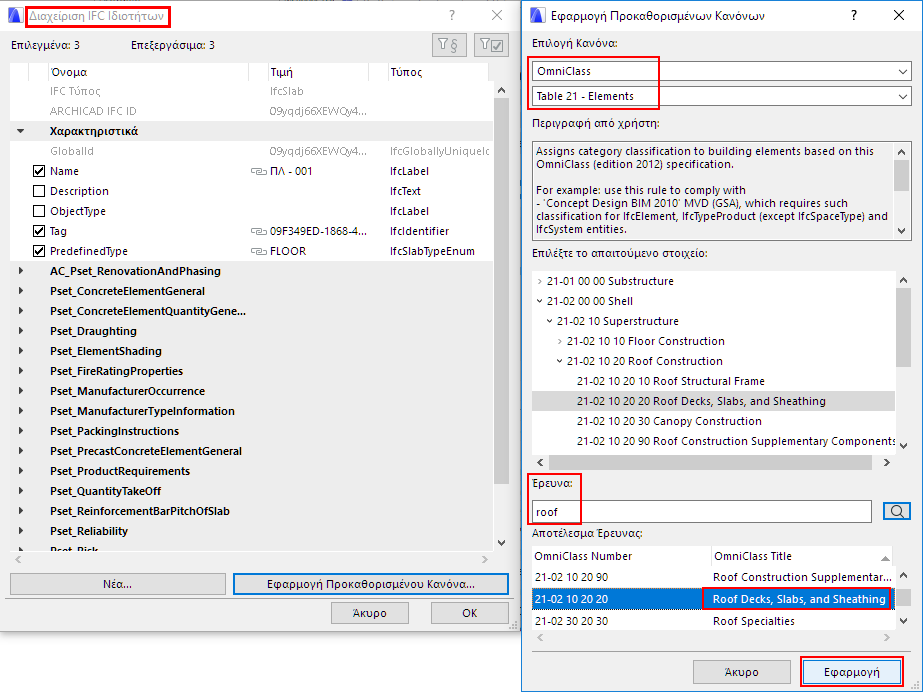

2.Κάντε κλικ στο Εφαρμογή Προκαθορισμένου Κανόνα. Από τον διάλογο, επιλέξτε τον κανόνα “OmniClass / Table 21 - Elements”.

3.Στο πεδίο Έρευνα της βάσης δεδομένων, εισάγετε το κείμενο “roof”, και κάντε κλικ στο εικονίδιο έρευνας για να εκτελεστεί η έρευνα. (Αυτό θα αναζητήσει στους κανόνες των βάσεων δεδομένων - δενδροειδή λίστα και πίνακα - οποιοδήποτε επιμέρους κείμενο.)

4.Από την περιοχή Αποτέλεσμα Έρευνας, επιλέξτε τον τίτλο “Roof Decks, Slabs, and Sheathing”.

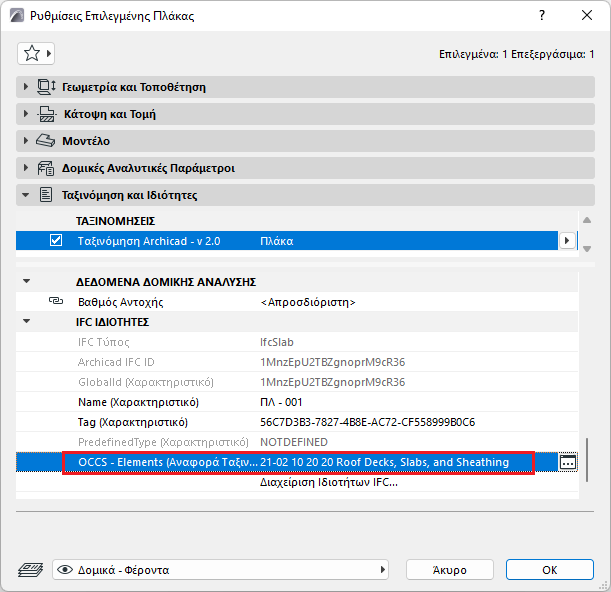

5.Πατήστε “Εφαρμογή”. Δημιουργείται η Αναφορά Ταξινόμησης, με όνομα “Roof Decks, Slabs, and Sheathing”, με τιμή Στοιχείου Αναφοράς (ItemReference) “21-02 10 20 20”, και πρόσθετα δεδομένα που αντιστοιχούν στο πρότυπο OmniClass.

Σχόλια

•Όταν επιλέγετε ένα στοιχείο, μόνον οι εφαρμόσιμοι κανόνες είναι διαθέσιμοι στη λίστα Επιλογή Κανόνα. Για παράδειγμα, εάν έχετε επιλέξει IfcProject, τότε διατίθεται ο κανόνας “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect”. Όλοι οι μη διαθέσιμοι κανόνες είναι γκρίζοι.

•Το IfcElement περιλαμβάνει το κτήριο, τα δίκτυα διανομής (ΜΗΥ) και τα στοιχεία επίπλωσης.

•Ορισμένοι κανόνες δεν είναι διαθέσιμοι στους διαλόγους Ρυθμίσεων, εάν οι κανόνες αφορούν στοιχεία που δεν έχουν διαλόγους Ρυθμίσεων (για παράδειγμα, IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject και IfcGroup).

•Μπορείτε να δημιουργήσετε και να επεξεργαστείτε τον δικό σας κανόνα σε διάταξη .xml. Συνιστάται να μελετήσετε τη δομή ενός υφιστάμενου αρχείου κανόνα (ο οποίος μπορεί να περιέχει πολλούς κανόνες), και να δημιουργήσετε έναν παρόμοιο νέο κανόνα, σε αντίγραφο του αρχείου με άλλο όνομα.
