Χρησιμοποιώντας Προϊόντα Τύπου στον IFC Διαχειριστή Μελέτης

Ο IFC Διαχειριστής Μελέτης εντοπίζει και εμφανίζει όλα τα Προϊόντα IFC Τύπου που υπάρχουν στη μελέτη, συν όλα τα στοιχεία που αναφέρονται σε αυτά. Τα Προϊόντα IFC Τύπου είναι ένας άλλος τρόπος ομαδοποίησης στοιχείων της μελέτης.

Για να βλέπετε στοιχεία ανά Προϊόντα Τύπου, γυρίστε στη μέθοδο προβολής/ορισμού Προϊόντα Τύπου, χρησιμοποιώντας το δεύτερο εικονίδιο κάτω από την ιεραρχία.

Οι κανόνες Αντιστοιχίας Ιδιότητας μπορούν να οριστούν για Προϊόντα Τύπου.

Δείτε ένα παράδειγμα εδώ: Παράδειγμα 4: Κανόνας Αντιστοίχησης ανά Προϊόν IFC Τύπου.

Ένα Προϊόν IFC Τύπου καθορίζει ένα συγκεκριμένο στυλ/τύπο άλλων οντοτήτων, συσχετίζοντας σε αυτές κοινά IFC Χαρακτηριστικά και Ιδιότητες. Για παράδειγμα, το IfcWindowStyle είναι ένα Προϊόν IFC Τύπου, στο οποίο αναφέρονται πολλά παράθυρα (IfcWindow).

Οι οντότητες Προϊόντος IFC Τύπου δημιουργούνται για τα Archicad στοιχεία βάσει του ορισμού Αντιστοιχίας Tύπου στον Μεταφραστή για Εξαγωγή.

Επιλέξτε ένα Τύπο (π.χ. IfcWallType) για να ελέγξετε τα IFC δεδομένα του στη δεξιά πλευρά του IFC Διαχειριστή Μελέτης. Τα IFC δεδομένα (π.χ. όνομα) του προκύπτοντος Προϊόντος IFC Τύπου δεν είναι επεξεργάσιμα. Εμφανίζονται γκρι και με λοξή γραφή, και όλα τα IFC δεδομένα στη δεξιά πλευρά είναι γκριζαρισμένα.

Επεξεργασία Προϊόντος IFC Τύπου

Μπορεί να θέλετε να επεξεργαστείτε ένα Προϊόν IFC Τύπου. Για παράδειγμα:

•να αλλάξετε την Ονομασία Χαρακτηριστικού του

•να καθορίσετε μία τιμή ενός Χαρακτηριστικού ή μίας τυπικής Ιδιότητας που δεν έχει ακόμα κάποια τιμή

•να τροποποιήσετε δεδομένα υφιστάμενης Ιδιότητας

•να δημιουργήσετε μία νέα ειδική Ιδιότητα ή Αναφορά Ταξινόμησης

Δείτε: Δημιουργία Νέας, Ειδικής IFC Ιδιότητας.

Για να επεξεργαστείτε το Προϊόν IFC Τύπου, ενεργοποιήστε πρώτα την επεξεργασία του: κάντε κλικ στο κουμπί “Επεξεργασία/Νέος Τύπος”.

Στη συνέχεια κάντε τις τροποποιήσεις που θέλετε στα χαρακτηριστικά/ιδιότητες, στα δεξιά.

Αλλαγή Ορισμού Προϊόντος IFC Τύπου - Υποκατηγορίας

Για μερικά στοιχεία Archicad, ο ορισμός τους σε συγκεκριμένο Προϊόν IFC Τύπου δεν είναι πάντα σαφής - συνήθως η περίπτωση των HVAC στοιχείων (IfcDistributionElements).

Ας υποθέσουμε ότι έχετε ένα στοιχείο Σωλήνα που ορίστηκε στον MEP Designer, ταξινομημένο ως IfcFlowSegment. Το πρόγραμμα θα επιλέξει αυτόματα μία υποκατηγορία του IfcFlowSegmentType (π.χ. IfcPipeSegmentType).

Για να την αλλάξετε σε μία διαφορετική υποκατηγορία του IfcFlowSegmentType (όπως η IfcDuctSegmentType):

1.Κάντε το Προϊόν IFC Τύπου επεξεργάσιμο, χρησιμοποιώντας το κουμπί “Επεξεργασία/Νέος Τύπος”.

2.Χρησιμοποιήστε το πτυσσόμενο μενού “Αλλαγή Προϊόντος Τύπου”.

Συνδυασμός Προϊόντων IFC Τύπου σε Ένα

Μπορείτε να συνδυάσετε αρκετές οντότητες Προϊόντων IFC Τύπου σε ένα Προϊόν IFC Τύπου. Αυτό λειτουργεί για όλους τους τύπους στοιχείων, εκτός από Πόρτες/Παράθυρα (δείτε παρακάτω).

Για παράδειγμα, ας υποθέσουμε ότι έχετε δύο Πλάκες σκυροδέματος, διαφορετικού πάχους. Εξ ορισμού, αυτές θα ταξινομηθούν ως δύο ξεχωριστά Προϊόντα IFC Τύπου (IfcSlabType), επειδή το πάχος είναι μία σημαντική ιδιότητα των πλακών. Αλλά θέλετε να τις συνδυάσετε σε έναν νέο, μεμονωμένο τύπο που ονομάζεται “Πλάκες σκυροδέματος”.

1.Επιλέξτε έναν από τους φακέλους Τύπου και κάντε τον επεξεργάσιμο, χρησιμοποιώντας το κουμπί “Επεξεργασία/Νέος Τύπος”.

2.Από τον άλλο φάκελο Τύπου, επιλέξτε το IfcSlab και σύρετέ τον στον πρώτο φάκελο Τύπου.

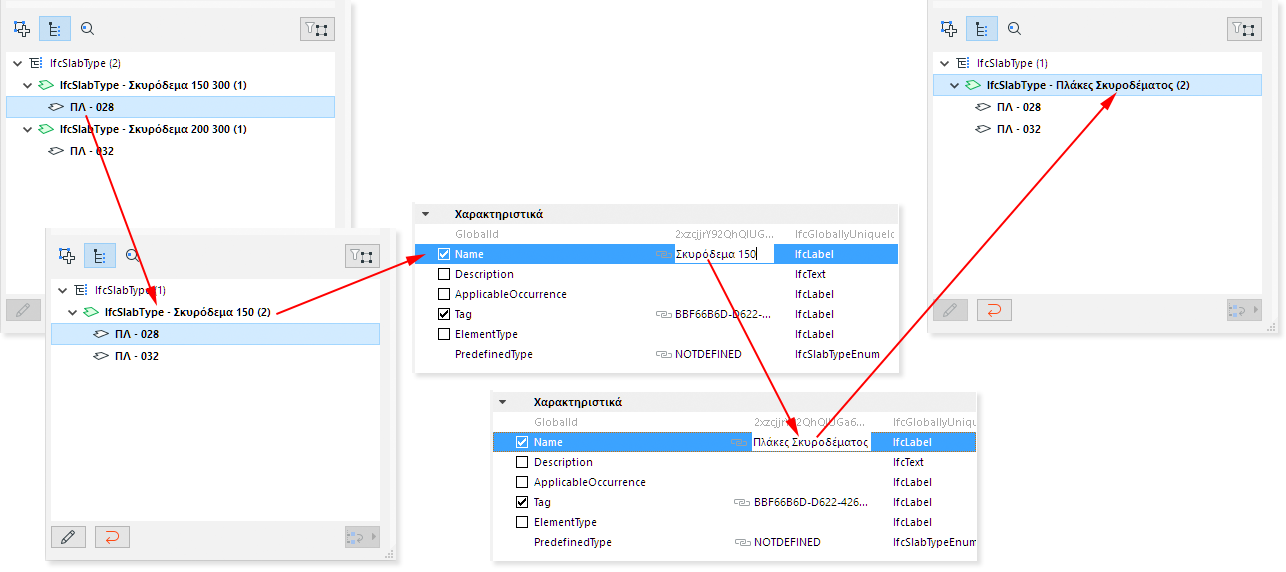

3.Αλλάξτε την Ονομασία Χαρακτηριστικού του φακέλου Τύπου (ο οποίος τώρα περιέχει δύο στοιχεία) σε “Πλάκες σκυροδέματος” (δείτε παρακάτω εικόνα).

Συνδυασμός Προϊόντων IFC Τύπου για Πόρτες και Παράθυρα

Ο συνδυασμός πορτών ή παραθύρων είναι πιο περίπλοκος, διότι μερικές από τις σημαντικές παραμέτρους τους δημιουργούνται από GDL δεδομένα που δεν μπορούν να τροποποιηθούν, ως αποτέλεσμα του συνδυασμού στοιχείων.

Τέτοιες παράμετροι είναι το Χαρακτηριστικό OperationType και τα χαρακτηριστικά Πάνελ και Πλαισίωση. Ας υποθέσουμε ότι έχετε δύο πόρτες με ίδια δεδομένα (π.χ. μέγεθος, τύπος πάνελ), αλλά έχουν διαφορετικό Τύπο Λειτουργίας: η μία ανοίγει προς τα δεξιά και η άλλη προς τα αριστερά. Αυτές οι δύο πόρτες θα ταξινομηθούν κάτω από δύο διαφορετικά Προϊόντα IFC Τύπου: αυτοί οι δύο Τύποι θα έχουν το ίδιο όνομα, αλλά το IFC Χαρακτηριστικό τους “OperationType” θα διαφέρει.

Για να ανήκουν αμφότερες οι πόρτες στο ίδιο Προϊόν IFC Τύπου, επιλέξτε τη μία πόρτα και τοποθετήστε την στον άλλο (δεύτερο) τύπο.

Ως αποτέλεσμα, δημιουργείται ένας νέος, κοινός τύπος που χρησιμοποιεί όλα τα δεδομένα του δεύτερου τύπου (όπως είναι η Ονομασία Χαρακτηριστικού, οι Ιδιότητες, η Αναφορά Ταξινόμησης, κ.λπ.). Αυτός ο νέος κοινός τύπος είναι αυτός που θα εξαχθεί και ο οποίος θα ανατεθεί σε αμφότερες τις πόρτες. Αυτός ο κοινός τύπος μπορεί να μετονομαστεί και να τροποποιηθούν τα δεδομένα του.

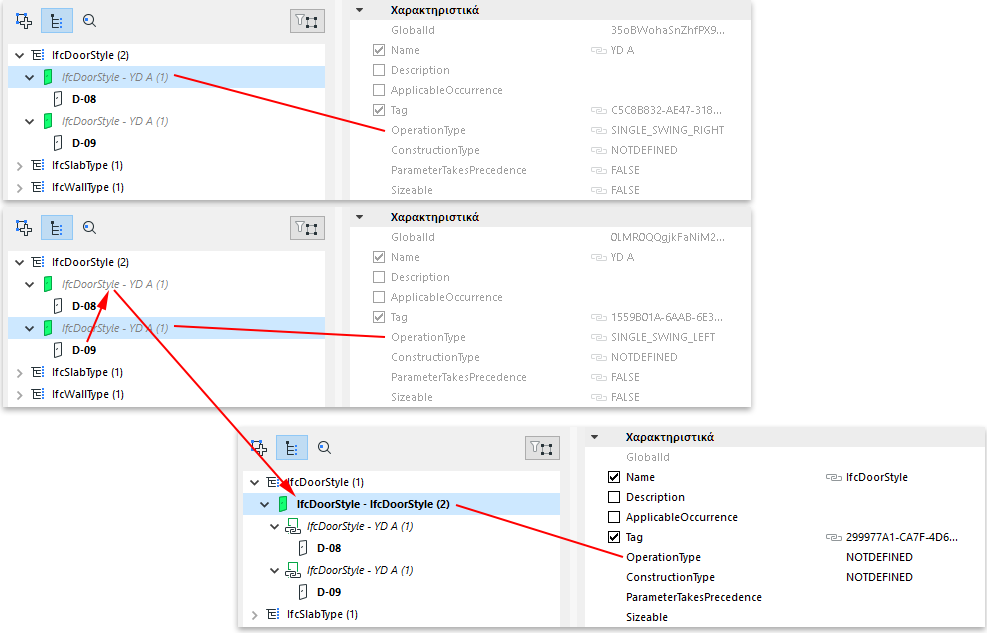

Την ίδια στιγμή, οι δύο αρχικοί τύποι θα παραμείνουν ως συνδεδεμένοι τύποι: θα συνδέουν μόνο δεδομένα που παράγονται και διαφέρουν για κάθε μία από τις δύο πόρτες (σε αυτήν την περίπτωση, Χαρακτηριστικά OperationType). Με άλλα λόγια, αμφότερες οι πόρτες θα ανήκουν σε έναν μεμονωμένο τύπο, που θα περιλαμβάνει όλα τα κοινά τους δεδομένα, αλλά θα διατηρούν και συγκεκριμένα IFC δεδομένα, διαφορετικά για κάθε τύπο, και τα οποία δεν μπορούν να συνδυαστούν (δείτε παρακάτω εικόνα).

Επαναφορά Τύπου

Η “Επαναφορά Τύπου” σημαίνει ότι όλα τα τροποποιημένα IFC δεδομένα θα επιστρέψουν στις αρχικές τους τιμές και τα νέα δεδομένα θα διαγραφούν.

•Όταν εφαρμοστεί Επαναφορά Τύπου σε ένα επιλεγμένο Προϊόν IFC Τύπου (π.χ. IfcWallType) το οποίο έχει υποστεί επεξεργασία, αποκαθίστανται τα αρχικά δεδομένα του Τύπου (τα νέα τροποποιημένα IFC δεδομένα χάνονται), και ο Τύπος δεν είναι πλέον επεξεργάσιμος. Εάν τώρα ο Τύπος περιέχει νέα στοιχεία ως αποτέλεσμα του συνδυασμού Τύπων, τότε αυτά τα στοιχεία θα επιστρέψουν στις αρχικές τους θέσεις.

•Όταν εφαρμόζεται η Επαναφορά Τύπου σε ένα μεμονωμένο στοιχείο (π.χ. IfcWall) που έχει μετακινηθεί σε έναν άλλον Τύπο, αυτό το στοιχείο θα επιστρέφει στην αρχική του θέση.
