Χρήση του Πίνακα Αντιστοίχησης

•Κάθε σειρά αντιπροσωπεύει έναν κανόνα αντιστοιχίας. Μπορείτε να ταξινομήσετε τις σειρές με κλικ στην επικεφαλίδα στήλης.

•Κάντε κλικ σε οποιονδήποτε κανόνα, στη συνέχεια χρησιμοποιήστε τους ελέγχους στοιχείου λίστας για να ορίσετε τύπους δεδομένων ή για να εισάγετε ειδικό κείμενο.

–Σε κάθε κανόνα, χρησιμοποιήστε τις τέσσερις στήλες IFC δεδομένου - Ιδιότητα, Σύνολο Ιδιοτήτων, Τύπος Τιμής, και Τύπος Ιδιότητας - για να περιορίσετε το σύνολο των IFC δεδομένων που πρέπει να ληφθούν υπόψη. (Αυτές είναι όλοι οι τυπικοί ορισμοί IFC.)

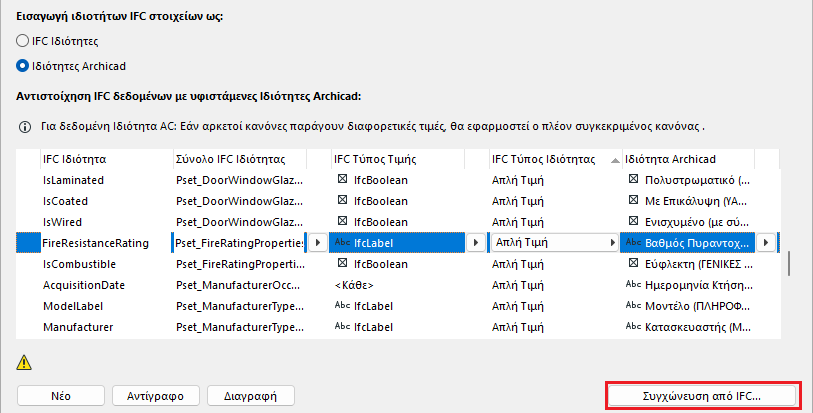

Για να προσθέσετε Ιδιότητες IFC στη λίστα αντιστοίχησης:

•Κάντε κλικ στο Νέο, ή

•Κάντε κλικ στην επιλογή Συγχώνευση από IFC και αναζητήστε ένα αρχείο IFC. Οι ιδιότητες IFC του αρχείου θα προστεθούν στη λίστα.

•Χρησιμοποιήστε τα κουμπιά Νέο, Αντίγραφο και Διαγραφή για να δημιουργήσετε και να διαγράψετε κανόνες αντιστοίχησης.

Για λεπτομέρειες και παραδείγματα, δείτε: Ανάθεση Τιμών Ιδιότητας σε Archicad (Βάσει Αντιστοίχησης IFC Ιδιότητας)

Εισαγωγή IFC δεδομένων σε Archicad Κατηγορίες

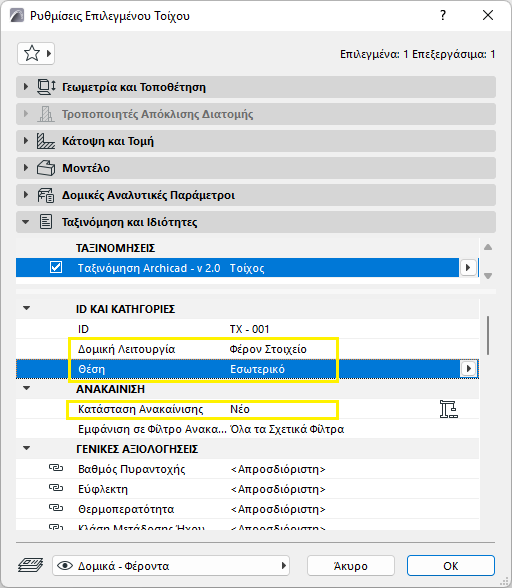

Οι ακόλουθες Κατηγορίες Archicad χρησιμοποιούν πάντα τα αντίστοιχα δεδομένα από εισαγόμενα στοιχεία. (Είναι περισσότερο Κατηγορίες, παρά Ιδιότητες Archicad.) Αυτά τα δεδομένα συμπληρώνονται αυτόματα, χωρίς αναφορά σε ρυθμίσεις IFC Μεταφραστή.

•Κατάσταση Ανακαίνισης

•Δομική Λειτουργία

•Θέση

Ωστόσο, μπορείτε να αντιστοιχήσετε χειροκίνητα αυτές τις IFC τιμές, στον πίνακα αντιστοίχησης, σε οποιαδήποτε Ιδιότητα Archicad.

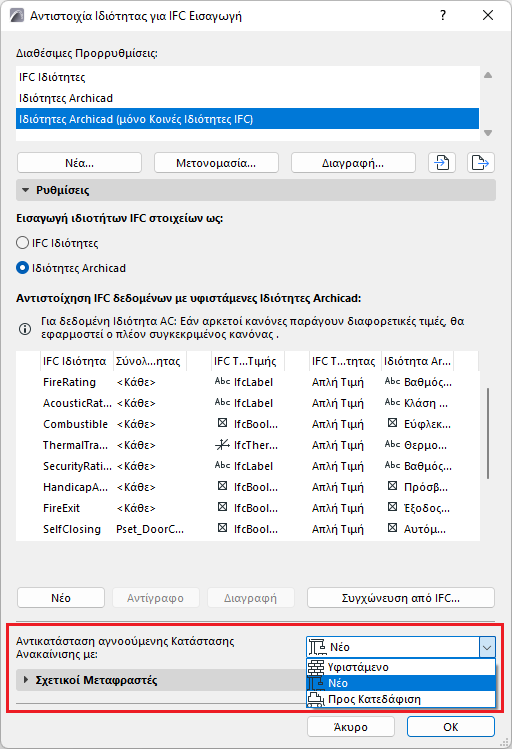

Αντικατάσταση αγνοούμενης Κατάστασης Ανακαίνισης

Διαλέξτε μία Κατάσταση Ανακαίνισης στο Archicad (Νέο, Υφιστάμενο ή προς Κατεδάφιση) για εισαγόμενα στοιχεία στα οποία δεν έχει ανατεθεί κατάσταση ανακαίνισης στο IFC.

Σημειώσεις:

–Σχεδόν από κάθε σενάριο ανταλλαγής μοντέλου λείπει η αυτόματη αντιστοίχηση κατάστασης ανακαίνισης. Ο λόγος είναι ότι το πρότυπο IFC2x3 δεν διαθέτει μία τυπική διάταξη για την κατάσταση ανακαίνισης και επομένως, οι διάφορες εφαρμογές θα εξάγουν αυτά τα δεδομένα μόνον ως ειδικές IFC ιδιότητες.

–Στην ανταλλαγή μοντέλου με το Revit, η “Κατάσταση Ανακαίνισης” στοιχείου Archicad αντιστοιχείται σε στοιχείο “Phasing” του Revit, με την προϋπόθεση ότι η IFC Εξαγωγή και Εισαγωγή στην πλευρά του Revit υλοποιείται, χρησιμοποιώντας το Ανταλλαγή IFC Μοντέλου με Archicad Add-In.
