Μετατροπή Γεωμετρίας για IFC Εισαγωγή

Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές

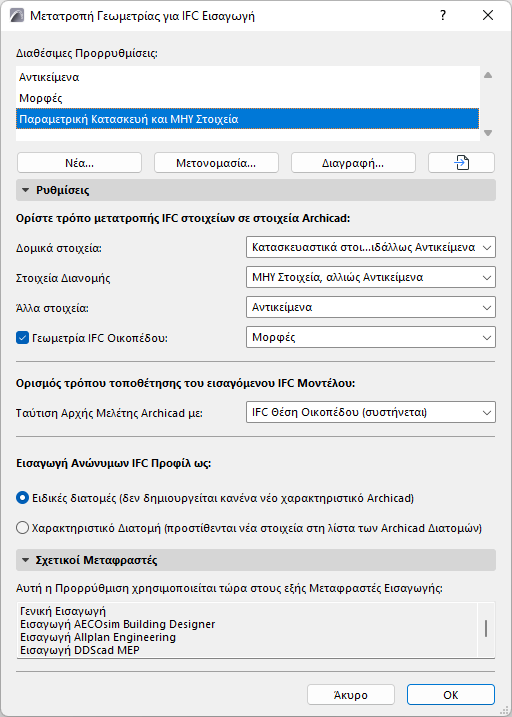

Διαλέξτε έναν Μεταφραστή για Εισαγωγή και ανοίξτε την προρρύθμιση Μετατροπή Γεωμετρίας.

Χρησιμοποιήστε αυτόν τον διάλογο για να καθορίσετε τον τρόπο Μετατροπής της γεωμετρίας των IFC στοιχείων που εισάγονται στο Archicad.

Στοιχεία Κτηρίου

Μετατροπή σε:

•Κατασκευαστικά στοιχεία, ειδάλλως Αντικείμενα

•Κατασκευαστικά στοιχεία, ειδάλλως Μορφές

Με οποιαδήποτε από αυτές τις επιλογές, τα IFC στοιχεία των οποίων ο υπέρτυπος είναι IfcBuilding (IfcWall, IfcColumn, IfcBeam, κ.λπ.) εισάγονται ως επεξεργάσιμα Archicad στοιχεία (“Κατασκευαστικά Στοιχεία”: Τοίχος, Υποστύλωμα, Δοκός, κ.λπ).

Το πλεονέκτημα της μετατροπής των εισαγόμενων στοιχείων σε κατασκευαστικά στοιχεία AC είναι ότι παραμένουν παραμετρικά και εφαρμόζονται σε αυτά λειτουργίες του Archicad (όπως αυτόματες διασταυρώσεις).

Ακόμα και εάν διαλέξετε την επιλογή “Κατασκευαστικό στοιχείο”, μερικά στοιχεία δεν μπορούν να εισαχθούν σε αυτή τη μορφή: όπως άνευ εξώθησης (BREP γεωμετρία) στοιχεία, ή στοιχεία που δεν έχουν αντίστοιχό τους στο Archicad).

Για τέτοια στοιχεία, μπορείτε να επιλέξετε να μετατραπούν είτε ως μία επεξεργάσιμη Μορφή, είτε ως ένα Αντικείμενο (“ειδάλλως Αντικείμενα/ειδάλλως Μορφές”).

•Μορφές

•Αντικείμενα

–Η μετατροπή στοιχείων σε Μορφές ή Αντικείμενα εγγυάται την εισαγωγή τέλειας γεωμετρίας.

–Οι προκύπτουσες Μορφές θα είναι επεξεργάσιμες.

–Τα προκύπτοντα Αντικείμενα θα είναι Στοιχεία Βιβλιοθήκης, των οποίων η υποκατηγορία θα εναρμονίζεται με τον IFC τύπο οντότητας: για παράδειγμα, ένα IfcColumn που μετατράπηκε σε ένα Αντικείμενο Archicad θα είναι της υποκατηγορίας “Υποστύλωμα”.

Στοιχεία Διανομής

Αυτή η επιλογή εφαρμόζεται σε εισαγόμενα στοιχεία των οποίων ο Τομέας είναι ΜΗΥ (IfcDistributionElement).

Αυτά τα στοιχεία μπορούν να μετατραπούν σε ένα από τρία αποτελέσματα:

•Μορφές

•Αντικείμενα

–Η μετατροπή στοιχείων σε Μορφές ή Αντικείμενα εγγυάται την εισαγωγή τέλειας γεωμετρίας.

–Οι προκύπτουσες Μορφές θα είναι επεξεργάσιμες.

–Τα προκύπτοντα Αντικείμενα θα είναι Στοιχεία Βιβλιοθήκης, των οποίων η υποκατηγορία θα εναρμονίζεται με τον IFC τύπο οντότητας: για παράδειγμα, ένα IfcColumn που μετατράπηκε σε ένα Αντικείμενο Archicad θα είναι της υποκατηγορίας “Υποστύλωμα”.

•ΜΗΥ Στοιχεία: αυτή η επιλογή δημιουργεί παραμετρικά ΜΗΥ Στοιχεία από τα ΜΗΥ Στοιχεία της μελέτης. Ακόμα και εάν διαλέξετε αυτήν την επιλογή, το ΜΗΥ IFC μοντέλο μπορεί να μην περιέχει επαρκή δεδομένα δημιουργίας των παραμέτρων, σε αυτήν την περίπτωση δημιουργούνται μη παραμετρικά στοιχεία ΜΗΥ Εξοπλισμού, ή - στην περίπτωση των περιορισμένων δεδομένων - δημιουργούνται Αντικείμενα.

Άλλα στοιχεία

Αυτή η επιλογή καθορίζει τον τρόπο μετατροπής στοιχείων τα οποία δεν είναι ούτε δομικά στοιχεία ούτε στοιχεία διανομής (όπως στοιχεία επίπλωσης και μεταφοράς).

•Μορφές

•Αντικείμενα

–Η μετατροπή στοιχείων σε Μορφές ή Αντικείμενα εγγυάται την εισαγωγή τέλειας γεωμετρίας.

–Οι προκύπτουσες Μορφές θα είναι επεξεργάσιμες.

–Τα προκύπτοντα Αντικείμενα θα είναι Στοιχεία Βιβλιοθήκης, των οποίων η υποκατηγορία θα εναρμονίζεται με τον IFC τύπο οντότητας: για παράδειγμα, ένα IfcColumn που μετατράπηκε σε ένα Αντικείμενο Archicad θα είναι της υποκατηγορίας “Υποστύλωμα”.

Γεωμετρία IFC Οικοπέδου

Τσεκάρετε αυτό το κουτάκι, εάν θέλετε να συμπεριληφθεί η γεωμετρία του εισαγόμενου IfcSite.

Ορίστε κατά πόσο το στοιχείο που μετατράπηκε θα πρέπει να είναι μία επεξεργάσιμη Μορφή ή ένα Αντικείμενο. (Η γεωμετρία IfcSite δεν μετατρέπεται σε ένα Ανάγλυφο του Archicad).

Ορισμός τρόπου τοποθέτησης του εισαγόμενου IFC Μοντέλου

Ταύτιση Αρχής Μελέτης Archicad με:

•IFC Θέση Οικοπέδου (συστήνεται)

•IFC Παγκόσμια Αρχή

Εισαγωγή Ανώνυμων IFC Διατομών

Διαλέξτε τρόπο χειρισμού των ανώνυμων IFC διατομών που εισάγονται στο Archicad:

•Ειδικές Διατομές (αυτή η επιλογή δεν δημιουργεί κανένα νέο χαρακτηριστικό στη μελέτη Archicad)

•Χαρακτηριστικά Διατομής (νέα χαρακτηριστικά Διατομής προστίθενται στη μελέτη Archicad)

Σχόλια για Μετατροπή Γεωμετρίας

•Για να βελτιστοποιήσετε τη διαχείριση της κοινής γεωμετρίας, το Archicad δημιουργεί όσο το δυνατόν λιγότερα γεωμετρικά στοιχεία (όταν παράγει Μορφές) ή όσο το δυνατόν λιγότερα Στοιχεία Βιβλιοθήκης (όταν παράγει Αντικείμενα).

•Τα Αντικείμενα μπορούν να τοποθετηθούν στην Ενσωματωμένη Βιβλιοθήκη της μελέτης ή να αποθηκευτούν σε μία συνδεδεμένη βιβλιοθήκη (δείτε Τοπικές Προτιμήσεις IFC).

•Μερικά IFC μοντέλα μπορεί να περιέχουν στοιχεία ειδικής γεωμετρίας τα οποία δεν μπορούν να μετατραπούν σε Μορφές, ακόμα και εάν διαλέξετε την επιλογή μετατροπής σε Μορφή. Σε αυτήν την περίπτωση, το Archicad θα δημιουργήσει Αντικείμενα, ώστε να επιτύχει την εισαγωγή τέλειας γεωμετρίας.

•Τα εισαγόμενα IfcSpace στοιχεία θα δημιουργούνται πάντα ως Archicad Χώροι, οι οποίοι θα διατηρούν πάντα την αρχική γεωμετρία των εισαγόμενων στοιχείων
