Μετατροπή Υλικού και Επιφάνειας

Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές

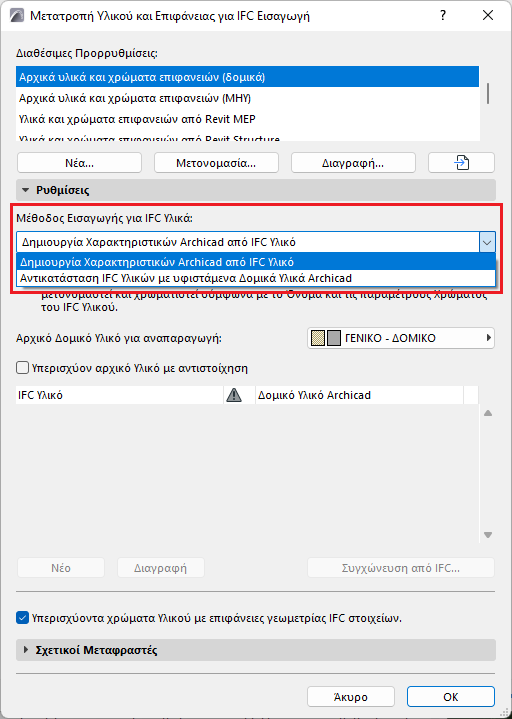

Διαλέξτε έναν Μεταφραστή για Εισαγωγή και ανοίξτε την προρρύθμιση Μετατροπή Υλικού και Επιφάνειας.

Χρησιμοποιήστε αυτόν τον διάλογο για να διαλέξετε τον τρόπο ανάθεσης Δομικών Υλικών Archicad στα εισαγόμενα IFC στοιχεία μοντέλου.

Υπάρχουν δύο μέθοδοι εισαγωγής:

Μέθοδος 1: Αντικατάσταση IFC Υλικών με υφιστάμενα Δομικά Υλικά Archicad

Με αυτήν τη μέθοδος, ένα μεμονωμένο Δομικό Υλικό Archicad ανατίθεται σε όλα τα εισαγόμενα IFC στοιχεία. Επιλέξτε αυτό το αρχικό Δομικό Υλικό από το pop-up, παρακάτω. Δεν δημιουργείται κανένα Δομικό Υλικό.

Εάν χρειαστεί, μπορείτε να αντικαταστήσετε αυτόν τον αρχικό ορισμό χρησιμοποιώντας Αντιστοίχηση Υλικού: δείτε Υπερισχύον αρχικό Υλικό με αντιστοίχηση, παρακάτω.

Μέθοδος 2: Δημιουργία Χαρακτηριστικών Archicad από IFC Υλικά

Για κάθε IFC Υλικό, θα δημιουργείται ένα νέο Δομικό Υλικό Archicad: το αρχικό Δομικό Υλικό που επιλέχθηκε παρακάτω, θα αναπαραγάγεται.

Το νέο Δομικό υλικό:

•ονομάζεται χρησιμοποιώντας την παράμετρο Όνομα του IFC Υλικού

•του ανατίθεται ένα χρώμα που αντιστοιχεί στην παράμετρο IFC Χρώμα Υλικού

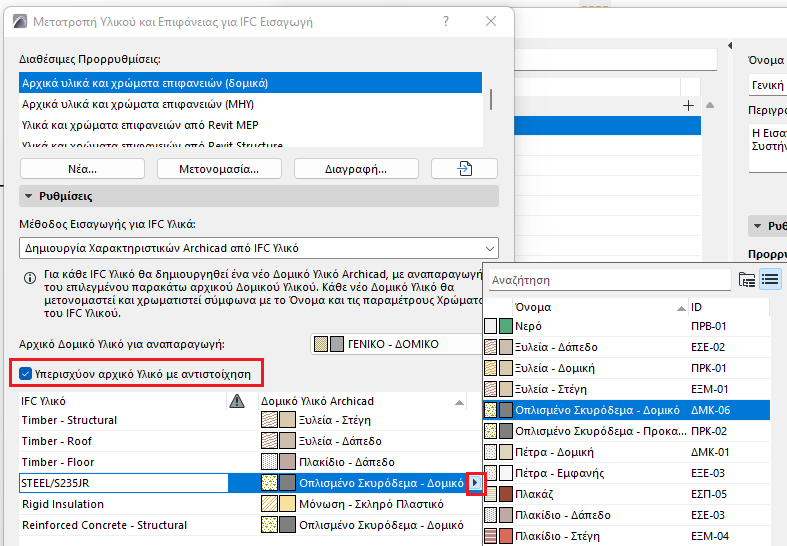

Υπερισχύον αρχικό Υλικό με αντιστοίχηση

Τσεκάρετε αυτό το κουτάκι για να αντιστοιχήσετε χειροκίνητα μεμονωμένα υλικά, αντί να χρησιμοποιήσετε το αρχικό Δομικό Υλικό που ανατέθηκε από το pop-up.

Για να προσθέσετε IFC Υλικά στη λίστα αντιστοίχησης:

•Κάντε κλικ στο Νέο, ή

•Κάντε κλικ στην επιλογή Συγχώνευση από IFC και αναζητήστε ένα αρχείο IFC. Τα ονόματα IFC Υλικών του αρχείου θα προστεθούν στη λίστα.

Σημείωση:

–Μερικοί από τους προκαθορισμένους IFC Μεταφραστές για Εισαγωγή περιλαμβάνουν προκαθορισμένους κανόνες αντιστοίχησης, των οποίων τις ρυθμίσεις μπορείτε ελεύθερα να επεκτείνετε ή να επεξεργαστείτε. Συστήνουμε να δημιουργείτε αντίτυπο του προκαθορισμένου μεταφραστή πριν την τροποποίησή του.

–Δεν είναι δυνατή η εισαγωγή ή η εξαγωγή αυτών των πινάκων αντιστοίχησης ως ανεξάρτητα αρχεία (π.χ. XML), αλλά πρέπει να τους εισάγετε/εξάγετε μαζί με ολόκληρο το αρχείο του μεταφραστή.

Υπερισχύοντα χρώματα Υλικών με επιφάνειες γεωμετρίας IFC στοιχείων

IFC στοιχεία σε IFC μοντέλα μπορούν να έχουν δύο χρώματα: ένα χρώμα υλικού και ένα πρόσθετο χρώμα για τη γεωμετρία επιφάνειας.

Εάν τσεκάρετε αυτό το κουτάκι Υπερισχύοντα χρώματα Υλικού, το Archicad θα δημιουργήσει χαρακτηριστικά Επιφάνειας, χρησιμοποιώντας το Χρώμα που ανατέθηκε στην γεωμετρία επιφάνειας IFC στοιχείου.

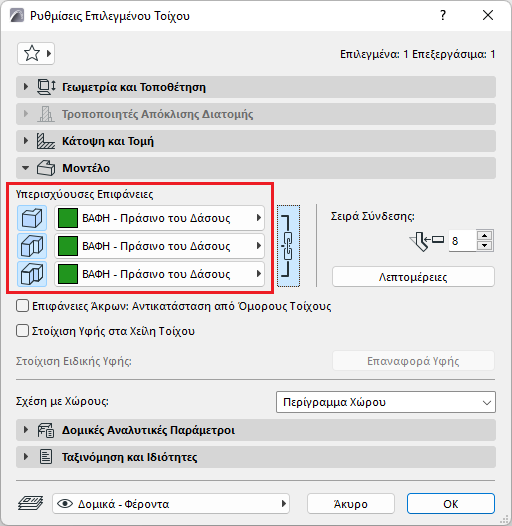

Για να ελέγξετε και να τροποποιήσετε τις υπερισχύουσες επιφάνειες που προκύπτουν στο Archicad, δείτε το πάνελ Μοντέλο του αντίστοιχου Διαλόγου Ρυθμίσεων Στοιχείου.
