Τρόπος Διόρθωσης Προειδοποιήσεων Λάθους στον Διάλογο Αντιστοιχίας Tύπου

Το Archicad περιλαμβάνει δύο Προρρυθμίσεις για Αντιστοιχία Tύπου IFC Εξαγωγής. Κάθε Προρρύθμιση έχει βελτιστοποιηθεί για ένα υποστηριζόμενο IFC Σχέδιο: IFC2x3 ή IFC4.

Εάν χρησιμοποιείτε τις προκαθορισμένες Προρρυθμίσεις, όπως φαίνεται στις παρακάτω εικόνες, η αντιστοίχηση θα είναι σωστή.

Εάν προσαρμόσετε την προρρύθμιση Αντιστοιχίας Tύπου ή αλλάξετε τον ορισμό Σχεδίου, αυτό μπορεί να οδηγήσει σε ξεπερασμένους ή εσφαλμένους ορισμούς αντιστοίχησης, επειδή οι ορισμοί IFC Τύπου διαφέρουν ελαφρώς για τα IFC2x3 και IFC4.

Ο διάλογος IFC Μεταφραστών και ο υποδιάλογος Αντιστοιχία Tύπου του Archicad θα σας ειδοποιήσουν για τυχόν μη συμβατούς ορισμούς Αντιστοιχίας Tύπου, και θα σας βοηθήσουν να τους διορθώσετε.

Εδώ, έχετε μία προσαρμοσμένη Προρρύθμιση Αντιστοιχίας Tύπου η οποία υποτίθεται ότι είναι συμβατή με το IFC4 Σχέδιο. Αλλά η προειδοποίηση υποδεικνύει ένα πρόβλημα:

Πατήστε το κουμπί "..." για να ανοίξετε τον διάλογο Προρρύθμισης Αντιστοιχίας Tύπου.

Και εδώ επίσης, το πρόβλημα υποδεικνύεται.

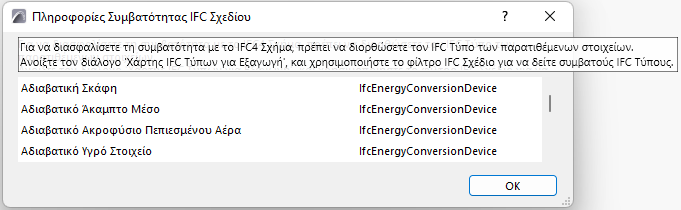

Πατήστε το κουμπί Πληροφορίες για να μάθετε περισσότερα.

Πατήστε OK για να επιστρέψετε στον κύριο διάλογο, και στη συνέχεια κάντε κλικ για να ανοίξετε τον διάλογο Χάρτης IFC Τύπων για Εξαγωγή...

Ορίστε το φίλτρο σε “Εμφάνιση IFC Οντοτήτων για IFC4 Σχέδιο,” όπως φαίνεται στην παρακάτω εικόνα.

Αυτό θα διαμορφώσει τον διάλογο, έτσι ώστε να αναγκαστείτε να επιλέξετε ορισμούς αντιστοιχίας συμβατούς με το IFC4.

Στην προβολή ιεραρχίας, αριστερά, μπορείτε να δείτε τα στοιχεία Ταξινόμησης που έχουν σφάλματα: επισημαίνονται με προειδοποιητικά τρίγωνα. Αυτά τα αντικείμενα πιθανότατα έχουν αντιστοιχηθεί σωστά για το IFC2x3, αλλά επειδή τα πρότυπα ονομασίας έχουν αλλάξει ή έχουν επεκταθεί, θα πρέπει να επαναπροσδιορίσετε αυτά τα στοιχεία για να χρησιμοποιήσετε τους αντίστοιχους νέους όρους για το IFC4. Αυτό θα είναι εύκολο.

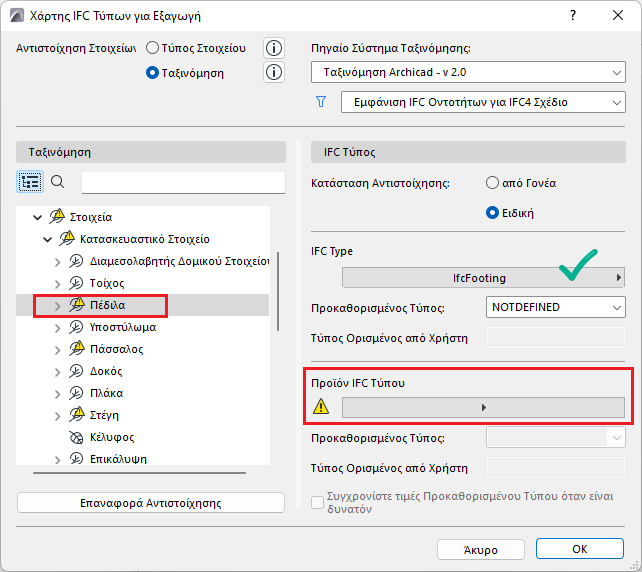

1.Επιλέξτε το προβληματικό στοιχείο Ταξινόμησης (π.χ. Πέδιλα).

Οι ορισμοί αντιστοίχησης είναι στα δεξιά. Ο IFC Τύπος είναι εντάξει, αλλά το Προϊόν IFC Τύπου λείπει.

2.Πατήστε το pop-up Προϊόν IFC Τύπου για να δείτε συμβατές επιλογές. Διαλέξτε μία και πατήστε Επιλογή.

Επαναλάβετε αυτόν τον επαναπροσδιορισμό αντιστοίχησης για κάθε προβληματικό στοιχείο για να βεβαιωθείτε ότι η προρρύθμιση Αντιστοιχίας Tύπου είναι συμβατή με το IFC4.
