Πώς θα δημιουργήσετε έναν Κανόνα Αντιστοίχησης:
1.Επιλέξτε την IFC Ιδιότητα που θέλετε να αντιστοιχηθεί. Δεδομένα με πλάγια γραφή δεν μπορούν να αντιστοιχηθούν.

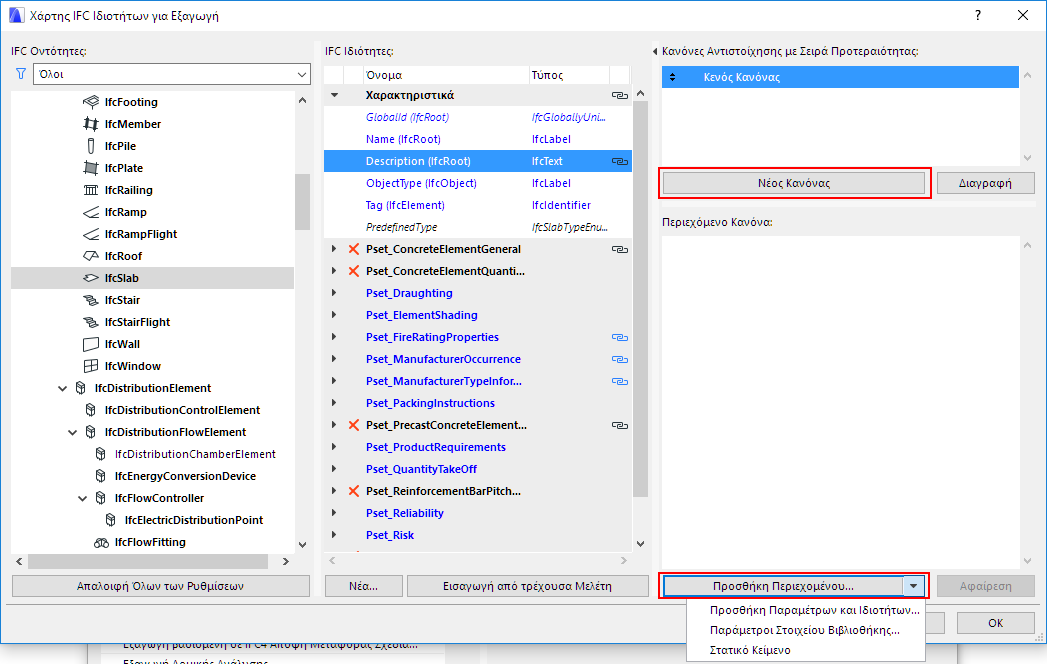

2.Πατήστε το κουμπί "Νέος Κανόνας". Εμφανίζεται το πεδίο “Κενός Κανόνας”.
3.από το αναπτυσσόμενο κουμπί "Προσθήκη περιεχομένου", επιλέξτε πεδία από τους τύπους περιεχομένου:
–Παράμετροι και Ιδιότητες
–Παράμετροι Στοιχείου Βιβλιοθήκης
–Στατικό Κείμενο
Σημείωση: Εάν ένας κανόνας περιέχει περισσότερα από ένα πεδία, τα πεδία είναι πάντα μία αλληλουχία πεδίων που μετατρέπεται σε μία συμβολοσειρά.

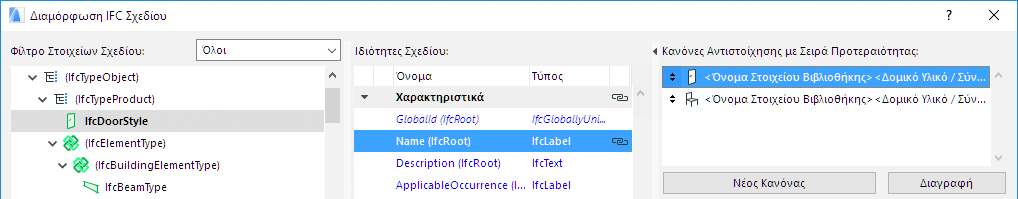

Μπορείτε να αναθέσετε πολλαπλούς κανόνες σε μία μεμονωμένη ιδιότητα. Αυτό είναι χρήσιμο, για παράδειγμα, όταν αρκετά εργαλεία θα δημιουργήσουν τον ίδιο τύπο IFC Στοιχείου. Οι κανόνες θα εφαρμόζονται με τη σειρά με την οποία εμφανίζονται στη διεπαφή χρήστη (UI): θα εφαρμοστεί ο πρώτος έγκυρος κανόνας.
Ένα πεδίο τύπου συμβολοσειράς μπορεί να διασπαστεί.

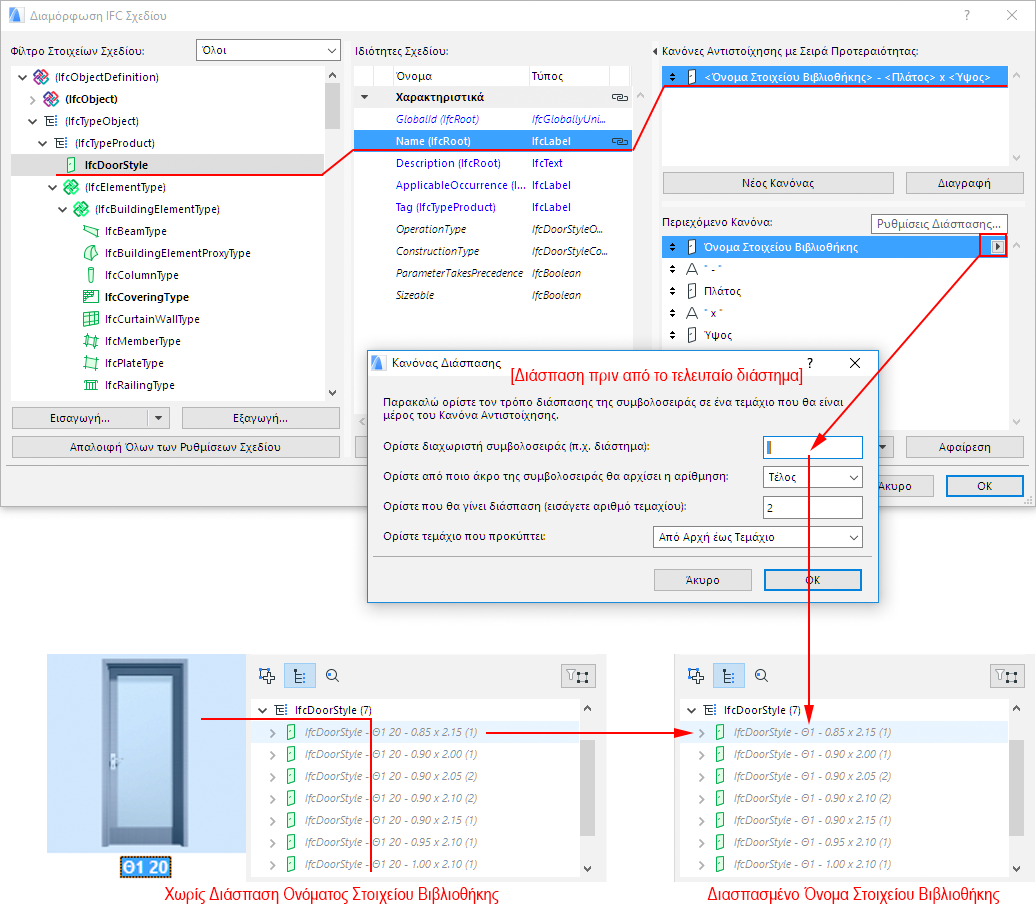

Στο Περιεχόμενο Κανόνα, για ένα επιλεγμένο πεδίο τύπου συμβολοσειράς: Κάντε κλικ στο pop-up για να ανοίξετε τις ρυθμίσεις Διάσπασης:
Για παράδειγμα, χρησιμοποιήστε μία διάσπαση για να αποκόψετε ένα συγκεκριμένο τμήμα του Ονόματος Στοιχείου Βιβλιοθήκης.
Παράμετροι Στοιχείου Βιβλιοθήκης
Οι Παράμετροι Στοιχείου Βιβλιοθήκης ρυθμίζονται με δύο τρόπους:
•Εξαρτημένες από Στοιχείο Βιβλιοθήκης: Η επιλεγμένη παράμετρος Στοιχείου Βιβλιοθήκης θα ληφθεί υπόψη μόνο για στοιχεία που περιέχουν αυτήν την παράμετρο. Εάν η παράμετρος Στοιχείου Βιβλιοθήκης ορίστηκε σε επίπεδο υποκατηγορίας Αντικείμενο, τότε η αντιστοίχηση παραμέτρου θα γίνει και για τα θυγατρικά στοιχεία. Για παράδειγμα, εάν κάνετε αντιστοίχηση της μεταβλητής παραμέτρου “gs_list_cost” της υποκατηγορίας Αντικειμένου GS Πόρτα, τότε η αντιστοίχηση θα γίνει για όλες τις Πόρτες (και ifcDoors) που είναι θυγατρικά Στοιχεία Βιβλιοθήκης της GS Πόρτας (όπως Θ1, Θ2, Θ1 ΜΕΤΑΛΛΙΚΗ, κ.λπ.) Δείτε παραδείγματα παρακάτω.

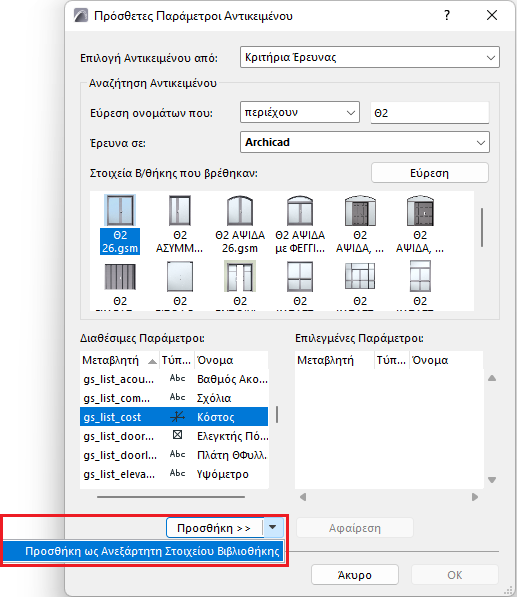

•Ανεξάρτητες από Στοιχείο Βιβλιοθήκης: Η μεταβλητή παράμετρος (π.χ. “gs_list_cost”) θα ληφθεί υπόψη για την αντιστοίχηση, ανεξαρτήτως του Στοιχείου Βιβλιοθήκης από το οποίο επιλέχθηκε. Για παράδειγμα, εάν επιλέξετε για αντιστοίχηση την παράμετρο “gs_list_cost” της Θ2 (Δίφυλλη Πόρτα) ως Ανεξάρτητη από Στοιχείο Βιβλιοθήκης παράμετρο, τότε η αντιστοίχηση θα γίνει για όλες τις Πόρτες που έχουν πρόσβαση στην παράμετρο “gs_list_cost”. Εάν αυτή η παράμετρος πόρτας χρησιμοποιείται για αντιστοίχηση σε επίπεδο IfcElement, τότε θα αντιστοιχηθεί σε όλες τις IFC οντότητες οι οποίες είναι θυγατρικές οντότητες του IfcElement και οι οποίες περιλαμβάνουν την παράμετρο “gs_list_cost” (όπως τα στοιχεία Επίπλωσης, π.χ. Πολυθρόνα και Καρέκλα). Δείτε παραδείγματα παρακάτω.
Σημείωση: Εάν η Προρρύθμιση Αντιστοιχίας Ιδιότητας περιέχει έναν κανόνα αντιστοίχησης που εμπλέκει την παράμετρο ενός Στοιχείου Βιβλιοθήκης η οποία δεν είναι φορτωμένη στη μελέτη, τότε ο κανόνας, τα IFC δεδομένα που έχουν αντιστοιχηθεί, καθώς και τα δεδομένα αντιστοίχησης της IFC Οντότητας εμφανίζονται κόκκινα.
