Μετατροπή Δεδομένων για IFC Εξαγωγή

Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές

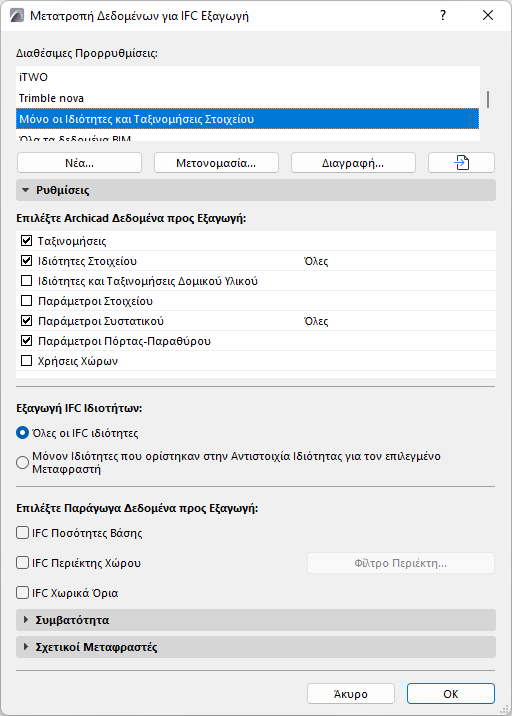

Διαλέξτε έναν Μεταφραστή για Εξαγωγή και ανοίξτε την προρρύθμιση Μετατροπή Δεδομένων.

Χρησιμοποιήστε αυτόν τον διάλογο για να ορίσετε ποια δεδομένα, εκτός της γεωμετρίας στοιχείου, πρέπει να εξάγονται σε IFC. Τέτοια δεδομένα είναι χρήσιμα στην ανταλλαγή δεδομένων με προγράμματα διαχείρισης ευκολιών, ενεργειακής ανάλυσης ή εκτίμησης κόστους.

Επιλέξτε Archicad Δεδομένα προς Εξαγωγή

Τσεκάρετε τα κουτάκια των τύπων Δεδομένων Archicad που θέλετε να εξάγετε.

Τα απαιτούμενα δεδομένα διαφέρουν, ανάλογα με τον σκοπό του IFC αρχείου που προκύπτει (και το λογισμικό που θα χρησιμοποιηθεί για άνοιγμα και/ή επεξεργασία του.)

•Ταξινομήσεις

Οι Ταξινομήσεις Archicad εξάγονται ως δεδομένα IFC Αναφοράς Ταξινόμησης.

•Ιδιότητες Στοιχείου

Τσεκάρετέ το για να εξάγετε τις Ιδιότητες Archicad ως IFC Ιδιότητες. (Οι Ιδιότητες Archicad ορίζονται στο Επιλογές > Διαχειριστής Ιδιότητας, και ανατίθενται σε μεμονωμένα στοιχεία στους διαλόγους Ρυθμίσεων τους ή μέσω του Διαδραστικού Πίνακα.)

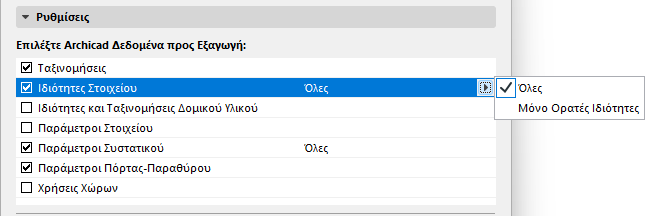

–Επιλέξτε αυτό το στοιχείο λίστας και χρησιμοποιήστε το popup για να διαλέξετε προς εξαγωγή Όλες τις ιδιότητες, ή μόνο τις Ορατές ιδιότητες.

Σημείωση: Η επιλογή Ορατές Ιδιότητες ισχύει, εάν έχετε φορτώσει ένα Add-On το οποίο ελέγχει την ορατότητα Ιδιότητας στο Archicad. Εάν δεν είναι φορτωμένο ένα τέτοιο add-on, τότε εξάγονται όλες οι ιδιότητες σε κάθε περίπτωση.

•Ιδιότητες και Ταξινομήσεις Δομικού Υλικού

Τσεκάρετε την εξαγωγή Ιδιοτήτων Δομικών Υλικών Archicad (ορίζονται στο Επιλογές > Χαρακτηριστικά Στοιχείου > IFC Ιδιότητες) ως IFC Ιδιότητες, και Ταξινομήσεις Δομικού Υλικού ως IFC Αναφορές Ταξινόμησης.

Στο IFC 2x3: Τα δεδομένα εξαγόμενου Δομικού Υλικού συνδέονται με τα εξαγόμενα στοιχεία.

Στο IFC4: Τα δεδομένα Εξαγόμενου Δομικού Υλικού συσχετίζονται με IFC Υλικά.

•Παράμετροι Στοιχείου

Τσεκάρετέ το για να εξάγετε παραμέτρους στοιχείου Archicad που μετατρέπονται σε IFC Ποσότητες ή IFC Ιδιότητες, ανάλογα με τον τύπο τους.

Σημείωση: Το τσεκάρισμά τους αυξάνει σημαντικά το μέγεθος του IFC αρχείου. Εξάγετε παραμέτρους, μόνον εάν γνωρίζετε ότι η εφαρμογή για την οποία αποθηκεύετε το αρχείο μπορεί να διαβάζει τέτοια δεδομένα.

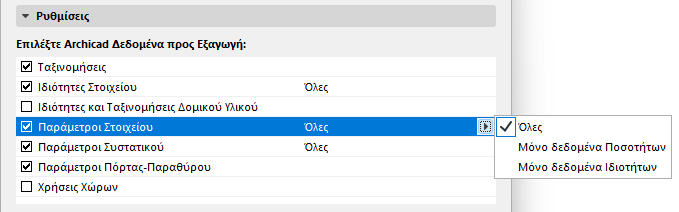

Για να φιλτράρετε τις εξαγόμενες παραμέτρους ανά τύπο: Επιλέξτε αυτό το στοιχείο της λίστας και χρησιμοποιήστε το popup για να διαλέξετε την εξαγωγή Όλων των παραμέτρων, ή Μόνο δεδομένα Ποσοτήτων ή Ιδιοτήτων.

–Δεδομένα τύπου-Ποσότητα περιλαμβάνουν π.χ. Βάρος, Μήκος, Εμβαδόν, Όγκος, Χρόνος. Χρήσιμο για ανταλλαγή δεδομένων με προγράμματα που μπορούν να διαβάζουν ποσότητες.

–Δεδομένα τύπου-Ιδιότητα περιλαμβάνουν π.χ. παράμετροι Στοιχείου Βιβλιοθήκης.

•Παράμετροι Συστατικού

Εξάγετε παραμέτρους των συστατικών Στρώσεων Σύνθετης Δομής και Σύμπλοκων Διατομών ως IFC Ιδιότητες ή IFC Ποσότητες, ανάλογα με τον τύπο τους.

Για να φιλτράρετε τις εξαγόμενες παραμέτρους ανά τύπο: Επιλέξτε αυτό το στοιχείο της λίστας και χρησιμοποιήστε το popup για να διαλέξετε την εξαγωγή Όλων των παραμέτρων, ή Μόνο δεδομένα Ποσοτήτων ή Ιδιοτήτων.

–Δεδομένα τύπου-Ποσότητα περιλαμβάνουν π.χ. Βάρος, Μήκος, Εμβαδόν, Όγκος, Χρόνος. Χρήσιμο για ανταλλαγή δεδομένων με προγράμματα που μπορούν να διαβάζουν ποσότητες.

–Δεδομένα τύπου-Ιδιότητα περιλαμβάνουν π.χ. παράμετροι Στοιχείου Βιβλιοθήκης.

Ως αποτέλεσμα, τα εξαγόμενα δεδομένα Συστατικού μπορούν να ερμηνευτούν σε εφαρμογές που δέχονται IFC, όπως το Solibri.

•Παράμετροι Πόρτας-Παραθύρου

Εξαγωγή λεπτομερών πληροφοριών για ανοίγματα Archicad ως IFC Ιδιότητες Πλαισίωσης ή Πάνελ Πόρτας-Παραθύρου

•Χρήσεις Χώρων

Εξάγετε τα δεδομένα Χρήσεων Χώρων (Κωδικός και Όνομα) των Archicad Χώρων ως δεδομένα IFC Αναφορά Ταξινόμησης Χώρου (ItemReference και Όνομα).

Εξαγωγή IFC Ιδιοτήτων

Διαλέξτε μία επιλογή για ποιες IFC Ιδιότητες και Αναφορές Ταξινόμησης θέλετε να εξαχθούν:

•Όλες οι IFC ιδιότητες (αυτές που είναι ορατές στον IFC Διαχειριστή Μελέτης, χωρίς κανένα φίλτρο)

•Μόνον Ιδιότητες που ορίστηκαν στην Προρρύθμιση Αντιστοιχίας Ιδιότητας για τον επιλεγμένο Μεταφραστή. (Αυτές οι ιδιότητες εμφανίζονται στον IFC Διαχειριστή Μελέτης εάν ενεργοποιήσετε το φίλτρο Εμφάνιση Μόνον Ιδιοτήτων από Μεταφραστή Προεπισκόπησης).

Επιλέξτε Παράγωγα Δεδομένα προς Εξαγωγή

Τσεκάρετε έναν ή περισσότερους τύπους δεδομένων για εξαγωγή στο IFC μοντέλο.

•IFC Ποσότητες Βάσης

Τσεκάρετέ το για να εξάγετε παραμέτρους Προμετρήσεων (μέγεθος, εμβαδόν και όγκος) σε IFC. Χρήσιμες σε εφαρμογές εκτίμησης κόστους.

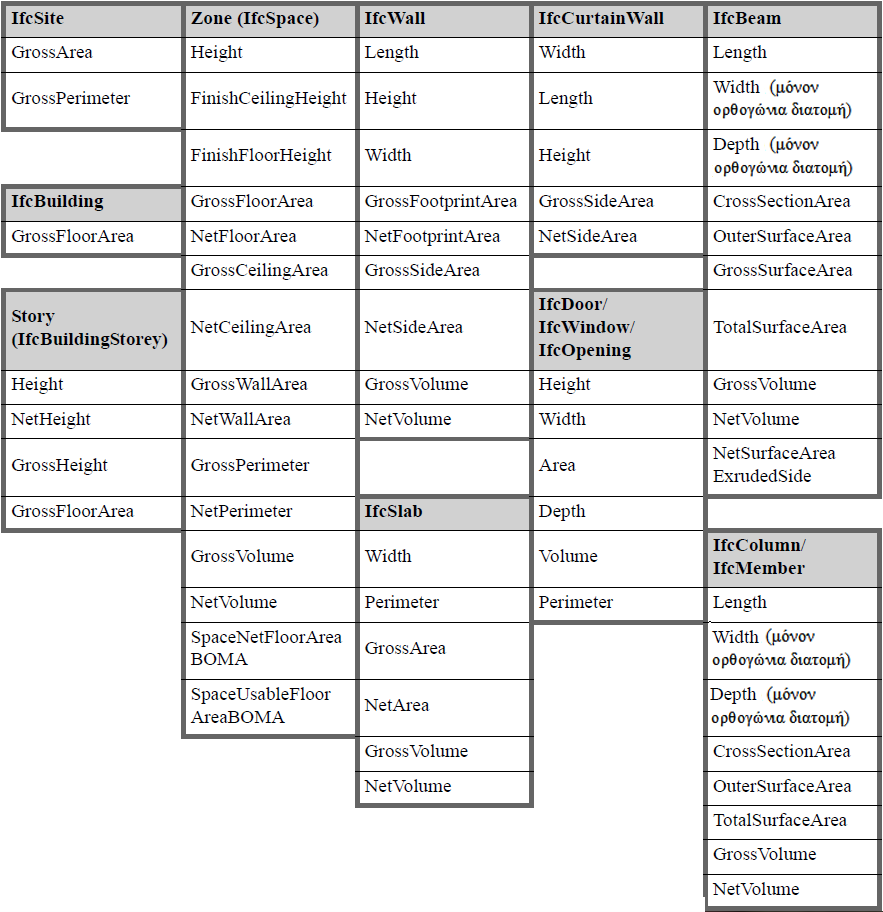

Ο ακόλουθος πίνακας συνοψίζει τις βασικές ποσότητες ανά τύπο οντότητας, οι οποίες υπολογίζονται αυτόματα και εξάγονται όταν χρησιμοποιείτε αυτήν την επιλογή. Οι τιμές των βασικών ποσοτήτων του IfcSite μπορούν να οριστούν χειροκίνητα στις Πληροφορίες > Πληροφορίες Μελέτης (Μικτή Περίμετρος Οικοπέδου και Μικτό Εμβαδόν Οικοπέδου).

Εξαγωγή IFC Ποσότητες Βάσης

•IFC Περιέκτης Χώρου: Εξάγει δεδομένα που ορίζουν τη σχέση μεταξύ Archicad Χώρων και αντικειμένων που περιέχουν. Αυτό το χαρακτηριστικό είναι χρήσιμο σε εφαρμογές διαχείρισης ευκολιών.

–Ο Περιέκτης Χώρου αναφέρεται μόνο σε στοιχεία, που βρίσκονται μέσα σε έναν Archicad Χώρο, τα οποία δημιουργήθηκαν με τα εργαλεία Αντικείμενο, Φ. Πηγή, Μορφή ή Πλάκα.

-Για στοιχεία Αντικείμενο, Φ. Πηγή ή Μορφή: Αυτά τα στοιχεία είναι στον περιέκτη χώρου, μόνον εάν ο αρχικός τους όροφος είναι ο ίδιος με εκείνον του Χώρου, και εφόσον το κέντρο του περικλείοντος ορθογωνίου κάθε στοιχείου εμπίπτει στο 2D πολύγωνο του Χώρου.

-Μία Πλάκα είναι στον περιέκτη χώρου, εάν η γραμμή αναφοράς της βρίσκεται εντός των άνω και κάτω ορίων του Χώρου, και εάν το πολύγωνο Πλάκας βρίσκεται μέσα στο πολύγωνο Χώρου.

–Κάντε κλικ στο Φίλτρο Περιέκτη για να περιορίσετε τα περιεχόμενα του Περιέκτη Χώρου με βάση τον Τύπο IFC Στοιχείου.

•IFC Χωρικά Όρια: Εξάγει τα δεδομένα γεωμετρίας των Archicad Χώρων. (Χρήσιμο σε εφαρμογές θερμικών υπολογισμών)

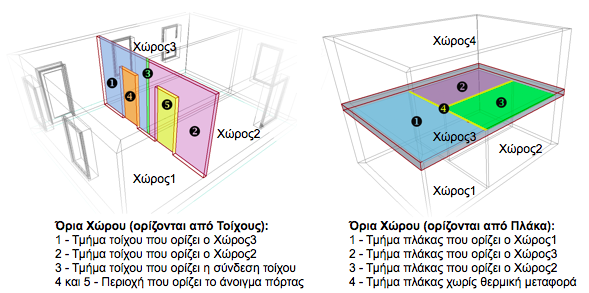

Οι Archicad Χώροι περιλαμβάνουν ακριβή γεωμετρικά δεδομένα τα οποία είναι χρήσιμα σε εφαρμογές θερμικών υπολογισμών. Οι Χώροι είναι 3D στερεά, όσον αφορά τη γεωμετρία τους, και σε κανονικές περιπτώσεις έχουν ως όρια δύο πλάκες και τέσσερις τοίχους. Τα όρια χώρου καθορίζουν τη λογική σύνδεση μεταξύ Archicad Χώρων (IfcSpace) και των στοιχείων του κτηρίου που τους περιβάλλουν. Στην πράξη, Τοίχοι, Πλάκες, Στέγες, Παράθυρα, Πόρτες κ.λπ. έχουν διαφορετικές ιδιότητες θερμικής αγωγιμότητας. Εάν ενεργοποιήσετε την επιλογή “Όρια IFC Χώρου...”, το Archicad θα εξάγει τα όρια χώρου και τις σχέσεις τους (IfcRelSpaceBoundary) μαζί με τους Χώρους (IfcSpace), στο IFC αρχείο. Με άλλα λόγια, το Archicad θα υπολογίσει τη θέση, το μέγεθος και τη γειτνίαση των στοιχείων που οριοθετούν κάθε Χώρο. Το Archicad διαιρεί τα όρια Χώρου, σύμφωνα με τα εμβαδά που ορίστηκαν και τέμνονται από συνδεδεμένα στοιχεία και ανοίγματα.

Δείτε επίσης: Ενεργειακή Αξιολόγηση: Άμεσο BIM σε BEM.
