Φίλτρο Μοντέλου κατά την Εισαγωγή (Δευτερεύον Φίλτρο)

Κατά την Διασύνδεση, Συγχώνευση ή Άνοιγμα ενός IFC αρχείου, πρέπει να επιλέξετε έναν IFC Μεταφραστή για Εισαγωγή, ο οποίος ελέγχει τη διαδικασία μετατροπής. Κάθε IFC Μεταφραστής για Εισαγωγή έχει ένα συστατικό φιλτραρίσματος (δείτε Φίλτρο Μοντέλου για IFC Εισαγωγή), το οποίο καθορίζει ποια στοιχεία του IFC μοντέλου πρέπει να τοποθετηθούν στο Archicad (και ποια πρέπει να αγνοηθούν).

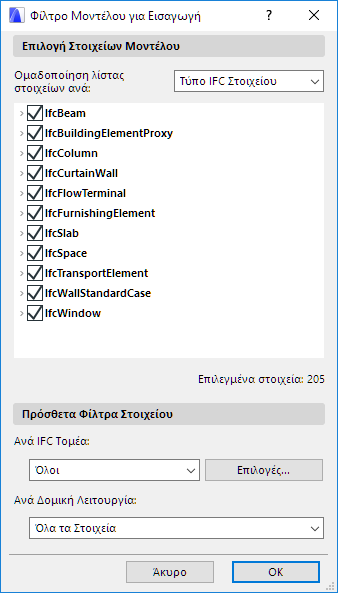

Κάθε Μεταφραστή για Εισαγωγή περιέχει επίσης μία άλλη, δευτερεύουσα λειτουργία Φίλτρου Μοντέλου. Αυτός ο διάλογος (Φίλτρο Μοντέλου για Εισαγωγή) σας επιτρέπει την περαιτέρω τελειοποίηση του συνόλου των εισαγόμενων IFC στοιχείων, βάσει περισσότερο συγκεκριμένων κατηγοριών στοιχείου - π.χ. τύπος, όροφος, ιδιοκτήτης.

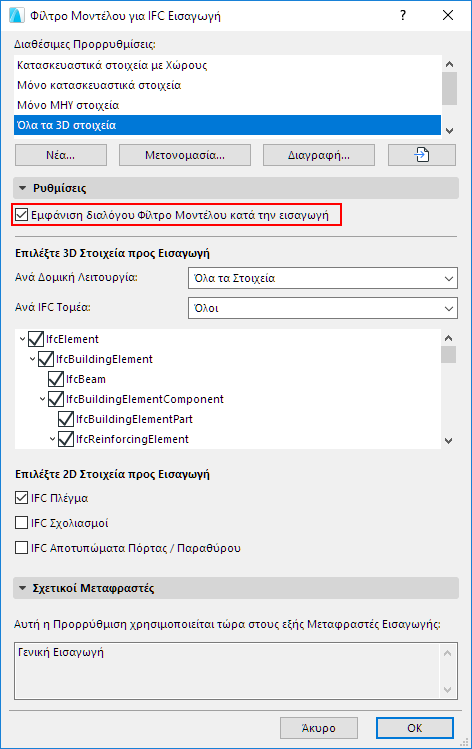

Εντούτοις, αυτός ο δευτερεύων διάλογος Φίλτρο Μοντέλου για Εισαγωγή δεν εμφανίζεται εξ ορισμού. Για να χρησιμοποιήσετε αυτό το χαρακτηριστικό, ενεργοποιήστε το στις Ρυθμίσεις IFC Μεταφραστή:

1.Ανοίξτε το αρχείο υποδείγματος, του οποίου χρησιμοποιούνται οι IFC Μεταφραστές.

2.Πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές.

3.Επιλέξτε έναν Μεταφραστή για Εισαγωγή.

4.Κάτω από τις Ρυθμίσεις, ανοίξτε Ρυθμίσεις Φίλτρου Μοντέλου.

5.Τσεκάρετε το κουτάκι Εμφάνιση διαλόγου Φίλτρο Μοντέλου κατά την εισαγωγή.

Τώρα ο διάλογος Φίλτρο Μοντέλου για Εισαγωγή θα εμφανίζεται όταν ανοίγετε, διασυνδέετε ή συγχωνεύετε ένα IFC αρχείο στο Archicad. Χρησιμοποιήστε το για να εφαρμόσετε ειδικά φίλτρα στοιχείου για την τρέχουσα διαδικασία εισαγωγής.

Ομαδοποίηση λίστας στοιχείων ανά

Για να γίνει ευκολότερο το φιλτράρισμα, ταξινομήστε τα στοιχεία της λίστας ή ομαδοποιήστε τα ως εξής:

•Τύπο IFC Στοιχείου

•Όροφο: Λίστα στοιχείων ανά όροφο που βρίσκονται

•Ριζόχαρτο: Λίστα τύπων IFC Στοιχείων και στοιχείων ανά ριζόχαρτο

•Κάτοχο Στοιχείου: Λίστα τύπων στοιχείων και στοιχεία σύμφωνα με αυτόν που τα δημιούργησε.

Σημείωση για Κάτοχο Στοιχείου

•Στα στοιχεία των IFC μοντέλων επισυνάπτεται πάντα ένας κάτοχος. Όταν η ανταλλαγή του IFC αρχείου γίνεται μεταξύ πολλών χρηστών και προγραμμάτων, ένα στοιχείο μπορεί να έχει πολλούς κατόχους.

•Η οντότητα IFCProject, όπως όλες οι IFC Οντότητες, έχει επίσης έναν κάτοχο. Όταν μία IFC μελέτη εισάγεται στο Archicad, ο κάτοχος της οντότητας IFCProject προστίθεται στις Πληροφορίες Μελέτης του Archicad. Κατά την εξαγωγή από το Archicad, σε όλα τα στοιχεία μοντέλου ανατίθεται αυτός ο κάτοχος.

Πρόσθετα Φίλτρα Στοιχείου

Εάν χρειαστεί, φιλτράρετε περαιτέρω τα στοιχεία ανά IFC Τομέα ή ανά Δομική Λειτουργία.
