Ένας Ορισμός Άποψης Μοντέλου, ΟΑΜ (ή Ορισμός IFC Άποψης) είναι μία σύσταση για τα δεδομένα και τα στοιχεία που πρέπει να περιλαμβάνει το μοντέλο IFC, ανάλογα με τον σκοπό της ανταλλαγής μοντέλου.
Οι Ορισμοί Άποψης Μοντέλου ορίζονται είτε από το Διεθνές buildingSMART, είτε από άλλους Οργανισμούς και ενδιαφερόμενους ομίλους.

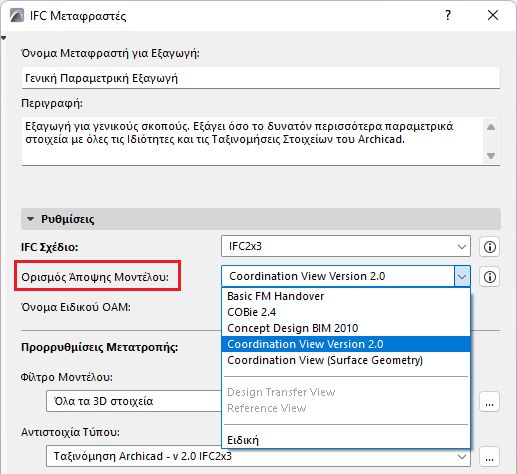

Η Archicad IFC Εξαγωγή και Εισαγωγή υποστηρίζει τους ακόλουθους Ορισμούς Άποψης Μοντέλου (διαλέξτε ΟΑΜ στις Ρυθμίσεις Μεταφραστή για Εξαγωγή):
IFC2x3 Σχέδιο
•Η Συντονισμένη Άποψη (Coordination View) είναι αυτή τη στιγμή το πιο διαδεδομένο IFC Σχέδιο. Ο κύριος σκοπός της είναι να επιτρέψει την ανταλλαγή των Μοντέλων Πληροφοριών Δόμησης μεταξύ των κλάδων της αρχιτεκτονικής, της δομικής μηχανικής και των υπηρεσιών κτηρίων. Περιέχει ορισμούς για στοιχεία χωρικής δομής, κτηρίου, και υπηρεσιών κτηρίων. Το Archicad είναι πιστοποιημένο για την εισαγωγή και την εξαγωγή του IFC 2x3 Συντονισμένη Άποψη 2.0
•Η IFC2x3 Άποψη Συντονισμού (Γεωμετρία Επιφάνειας) είναι μία απλοποιημένη διάταξη έκδοσης (δηλ. ένα υποσύνολο) της Άποψης Συντονισμού. Αυτή η διάταξη είναι κατάλληλη για προβολή (επειδή όλες οι IFC viewers υποστηρίζουν αυτή τη διάταξη), συντονισμό σχεδίασης, αποφυγή συγκρούσεων κατά τη φάση της σχεδίασης και έλεγχο των συγκρούσεων, παρόμοια με την IFC4 Άποψη Αναφοράς. Η “Άποψη Συντονισμού (Γεωμετρία Επιφάνειας)” σημαίνει ότι κάθε στοιχείο θα εξαχθεί με την BREP (αναπαράσταση ορίων) γεωμετρία του. Αυτή η μέθοδος είναι πιο κοντά στο πραγματικό σχήμα του στοιχείου, μαζί με τα ειδικά τμήματά του, τις συνδέσεις του και πράξεις μεταξύ στερεών. Ωστόσο, χάνονται οι παράμετροι των στοιχείων και τα BREP στοιχεία ενός εισαγόμενου IFC αρχείου μετασχηματίζονται σε μη επεξεργάσιμα στοιχεία.
•Η IFC2x3 Βασική Άποψη FM Handover είναι μία εκτεταμένη έκδοση της Συντονισμένης Άποψης / Coordination View (η οποία αναπτύχθηκε από την buildingSMART) που καθορίζει τις γενικές απαιτήσεις των εφαρμογών σχεδίασης ώστε να μπορούν να μεταβιβάζουν τις πληροφορίες διαχείρισης ευκολιών. Το βασικό πεδίο εφαρμογής μπορεί να συνοψιστεί σε έναν κατάλογο εξοπλισμού και θέσης για τα χωρικά και τεχνικά συστήματα μίας 'ευκολίας'. Τεχνικά, η Βασική Άποψη FM Handover ικανοποιεί τις εξής απαιτήσεις, πέραν εκείνων της Συντονισμένης Άποψης: δυνατότητα ανάθεσης συστατικών επίπλωσης και εξοπλισμού σε χώρους (Περιεχόμενο Χώρου IFC Συστήματος), ανάθεσης Χώρων σε Ζώνες (IFC Zone), ανάθεσης μίας ταξινόμησης σε χώρους και συστατικά (Αναφορά Ταξινόμησης), ανάθεσης βασικών ιδιοτήτων κατασκευαστή σε συστατικά (τυπικές και ειδικές Ιδιότητες IFC), ανάθεσης πορτών και παραθύρων σε χώρους (Space Boundaries), ανάθεσης πληροφοριών τύπου των συστατικών (Προϊόν IFC Τύπου) και εξαγωγής βασικών ποσοτήτων για όλα τα συστατικά της μελέτης και τις χωρικές δομές. Αυτός ο Ορισμός Άποψης Μοντέλου (ΟΑΜ ή MVD) είναι απαραίτητος για διάφορες μελέτες οι οποίες προσδιορίζονται από την buildingSMART και άλλους οργανισμούς. Ένα τέτοιο παράδειγμα είναι το COBie (ανταλλαγή πληροφοριών Κατασκευής-Λειτουργιών Κτηρίου), μία προδιαγραφή που χρησιμοποιείται για την μεταβίβαση πληροφοριών Διαχείρισης Ευκολιών. Είναι μία διάταξη δεδομένων φύλλων υπολογισμού για την παράδοση ενός υποσυνόλου των πληροφοριών μοντέλου κτηρίου, και όχι των γεωμετρικών πληροφοριών του. Τα ποιότητας BIM μοντέλα -και οι δυνατότητες ανταλλαγής δεδομένων IFC του Archicad εξάγουν δεδομένα τα οποία μετατρέπονται εύκολα σε τεκμηρίωση COBie, με τη βοήθεια ελεύθερων ή εμπορικών προγραμμάτων μετατροπής.
•Υπάρχουν αρκετοί άλλοι Ορισμοί Άποψης Μοντέλου (γενικά, οι εκτεταμένες εκδόσεις της άποψης Συντονισμού) που καθορίζονται από οργανισμούς ή ομάδες ανάπτυξης, εκτός του Διεθνούς buildingSMART.
IFC4 Σχέδιο

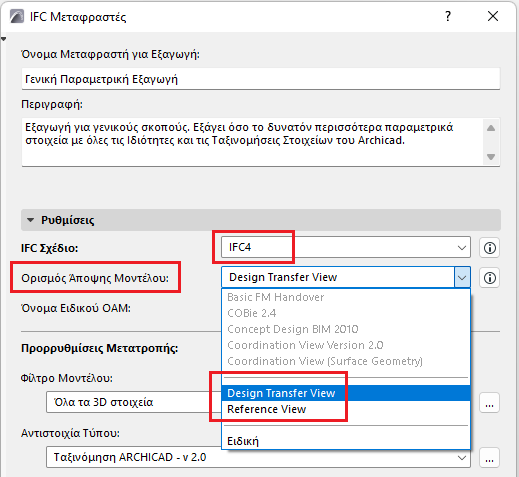

Το Σχέδιο IFC4 διαιρεί περαιτέρω την Συντονισμένη Άποψη σε δύο Ορισμούς Άποψης Μοντέλου:
Σημείωση: Το IFC4 Σχέδιο δεν υποστηρίζεται από όλες τις εφαρμογές. Χρησιμοποιήστε ένα ΟΑΜ του IFC4 Σχεδίου, μόνον εάν είστε σίγουροι ότι υποστηρίζεται από την εφαρμογή που θα λάβει τα IFC δεδομένα.
•IFC4 Άποψη Αναφοράς: Κατάλληλη για όλες τις ροές εργασίας BIM, βασισμένη σε μοντέλα αναφοράς, όπου η ανταλλαγή είναι κυρίως μίας κατεύθυνσης. Αιτούμενες τροποποιήσεις των δεδομένων BIM, κυρίως σχηματικές, αντιμετωπίζονται με ένα αίτημα αλλαγής στον πρώτο δημιουργό.
–Όταν εξάγετε στο IFC4:
-Οι σχέσεις των συνδέσεων αλυσίδας Τοίχων και Δοκών παραλείπονται
-Οι Επιφάνειες των Δομικών Υλικών παραλείπονται
•IFC4 Άποψη Μεταφοράς Σχεδίασης: Παρέχει δομικές πληροφορίες με υποστήριξη για επεξεργασία των διασυνδεδεμένων στοιχείων: εισαγωγή, διαγραφή, μετακίνηση, και τροποποίηση φυσικών δομικών στοιχείων και χώρων, για παραμετρικές ανταλλαγές περιορισμένης εμβέλειας. Παράδειγμα ενός τέτοιου σεναρίου είναι όταν ένας αρχιτέκτονας παρέχει πληροφορίες σχεδίασης κτηρίου σε έναν μηχανικό συγκεκριμένου κλάδου, στο οποίο πιθανόν να χρειαστούν τροποποιήσεις της γεωμετρίας. Σημειώστε ότι η Άποψη Μεταφοράς Σχεδίασης δεν προορίζεται για σενάρια μετ' επιστροφής ανταλλαγής μοντέλου.
Όλοι οι Ορισμοί Άποψης Μοντέλου μπορούν να επεκταθούν από ορισμούς που υποστηρίζουν πρόσθετες απαιτήσεις ανταλλαγής:
•η πρόσθετη άποψη Υπολογισμού Ποσοτήτων, προσθέτει τη δυνατότητα διαβίβασης βασικών ποσοτήτων για όλα χωρικά και τα δομικά στοιχεία
•η πρόσθετη άποψη Όριο Χώρου, προσθέτει σχέσεις των δομικών στοιχείων με τους Χώρους, ώστε τα μοντέλα που δημιουργούνται να είναι κατάλληλα για θερμική και ενεργειακή ανάλυση
•η πρόσθετη άποψη 2D Σχολιασμός, υποστηρίζει την ανταλλαγή πρόσθετων 2D στοιχείων απεικόνισης και σχολιασμού των μοντέλων κτηρίου
