Αυτή η εντολή (Αρχείο > Διαλειτουργικότητα > IFC > Ενημέρωση με IFC Μοντέλο) ενημερώνει το περιεχόμενο της τρέχουσας μελέτης με ένα IFC μοντέλο.
Χρησιμοποιήστε την, εάν η μελέτη Archicad και το IFC αρχείο περιέχουν κοινά στοιχεία, και εάν θέλετε να προσθέσετε ή να τροποποιήσετε τα δεδομένα των στοιχείων της μελέτης, χρησιμοποιώντας IFC δεδομένα.
•Εξαγόμενες Ιδιότητες Archicad που έχουν αντιστοιχηθεί με IFC Ιδιότητες ενημερώνονται, με την προϋπόθεση ότι χρησιμοποιούνται οι σωστές ρυθμίσεις Μεταφραστή στην εξαγωγή και στην εισαγωγή. (Archicad 22 και μεταγενέστερο)
•“Κοινά Στοιχεία” είναι εκείνα των οποίων το Χαρακτηριστικό GlobalId είναι το ίδιο σε αμφότερες τις μελέτες, την μελέτη υποδοχής και το εισαγόμενο IFC μοντέλο.
•Τα “IFC δεδομένα” περιλαμβάνουν IFC Χαρακτηριστικά, IFC Ιδιότητες και IFC Αναφορές Ταξινόμησης
Επομένως, αυτή η εντολή είναι βελτιστοποιημένη για παρακολούθηση και ενημέρωση αλλαγών δεδομένων ιδιότητας. Αυτή η εντολή δεν είναι κατάλληλη για ενημέρωση αλλαγών στοιχείου μοντέλου.
Σημειώσεις:
◦Η ενημέρωση Ιδιότητας, χρησιμοποιώντας αυτήν την εντολή, λειτουργεί σωστά μόνον εάν οι ορισμοί Αντιστοιχίας Ιδιότητας και Tύπου χρησιμοποιούνται σωστά και με συνέπεια, τόσο κατά την εξαγωγή όσο και κατά την εισαγωγή
◦Διαγραμμένα στοιχεία και τροποποιημένα στοιχεία, αγνοούνται!
◦Τα δεδομένα Γεωμετρίας (μέγεθος, χρώμα, ριζόχαρτο) δεν θα ενημερωθούν ή τροποποιηθούν.
◦Οι Ιδιότητες κλειδωμένων στοιχείων μελέτης δεν θα ενημερώνονται ή τροποποιούνται.
Ροή Εργασίας για Ενημέρωση
1.Πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > IFC > Ενημέρωση με IFC Μοντέλο.

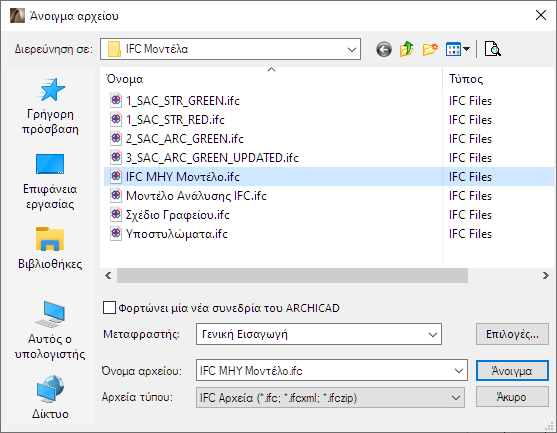

Στον διάλογο Άνοιγμα:
◦Αναζητήστε ένα IFC μοντέλο.
◦Διαλέξτε έναν κατάλληλο Μεταφραστή για Εισαγωγή. Ο Μεταφραστής πρέπει να χρησιμοποιεί ρυθμίσεις Αντιστοιχίας Ιδιότητας και Tύπου οι οποίες είναι ανάλογες με εκείνες που χρησιμοποιήθηκαν όταν το αρχικό μοντέλο Archicad εξήχθη σε IFC.
2.Κάντε κλικ στο Άνοιγμα.
3.Στον διάλογο που εμφανίζεται, ρυθμίστε τις επιλογές ενημέρωσης κατά περίπτωση (δείτε Επιλογές Ενημέρωσης, παρακάτω).
4.Πατήστε OK.

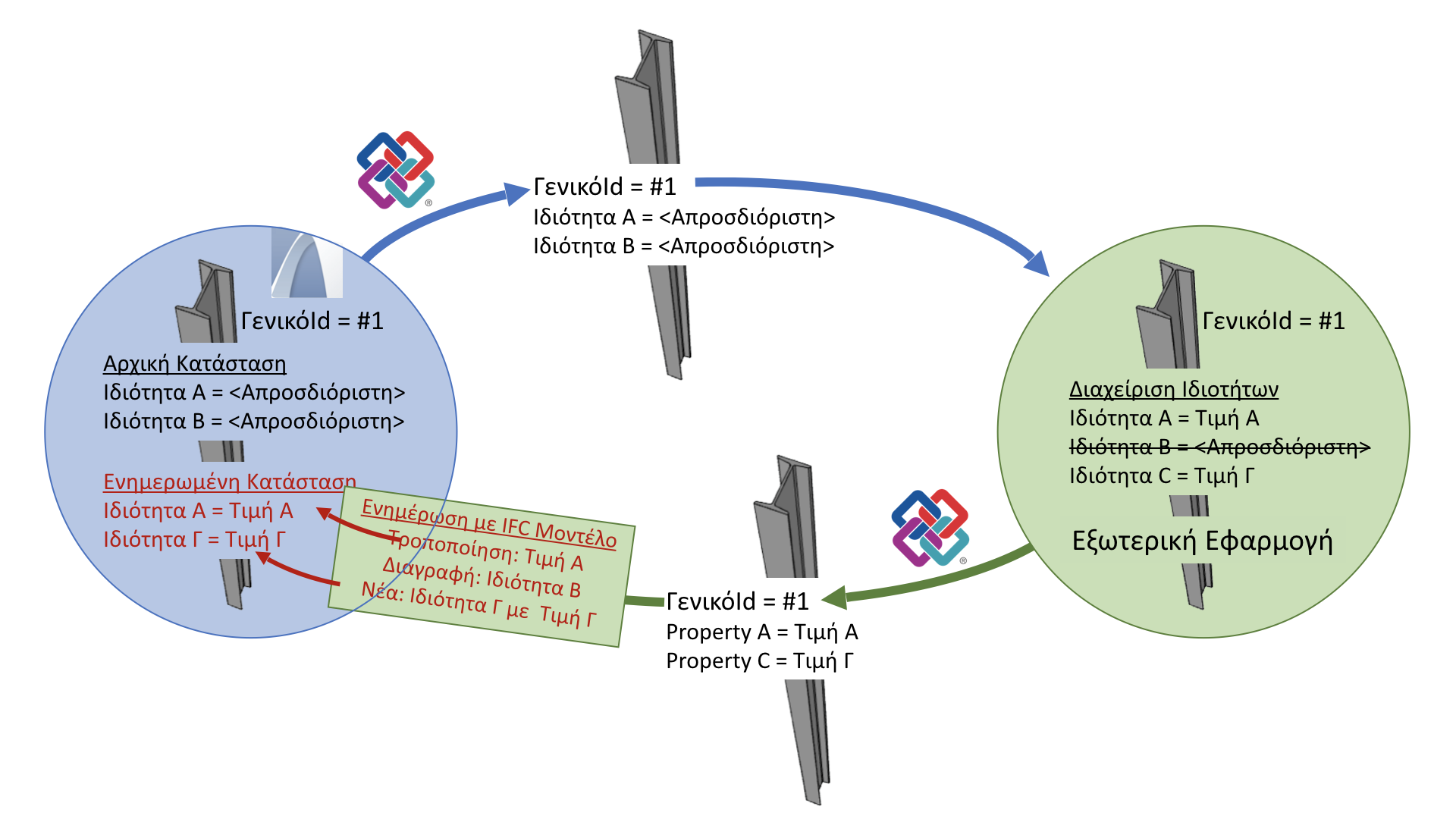

Παράδειγμα Ροής Εργασίας: Αντιστοιχία Ιδιότητας σε Εξαγωγή και Εισαγωγή
1.Το μοντέλο Archicad εξάγεται σε IFC, χρησιμοποιώντας την εντολή Αρχείο > Αποθήκευση ως IFC.
Τα στοιχεία Archicad εξάγονται μαζί με τα IFC δεδομένα τους. Βασισμένες στην προρρύθμιση Μεταφραστή για Εξαγωγή - Αντιστοιχία Ιδιότητας για Εξαγωγή (ο οποίος εξαρτάται επίσης από την προρρύθμιση Αντιστοιχία Tύπου για Εξαγωγή), οι ιδιότητες Archicad αντιστοιχίζονται με IFC ιδιότητες.
2.Ένας εξωτερικός συνεργάτης εργάζεται στο IFC μοντέλο, διαγράφοντας μερικές Ιδιότητες, τροποποιώντας άλλες, και προσθέτοντας μερικές νέες.
3.Το τροποποιημένο μοντέλο εισάγεται πίσω στο Archicad, χρησιμοποιώντας Αρχείο > Διαλειτουργικότητα > IFC > Eνημέρωση με IFC Μοντέλο.
4.Οι νέες και τροποποιημένες IFC ιδιότητες προστίθενται και ενημερώνονται στο μοντέλο Archicad, βάσει των ορισμών αντιστοιχίας της προρρύθμισης Μεταφραστή για Εισαγωγή - Αντιστοιχία Ιδιότητας για Εισαγωγή.
•Σημαντικό: Για αντιστοίχηση των ιδιοτήτων πίσω σε υφιστάμενες ιδιότητες Archicad, βεβαιωθείτε ότι έχετε ενεργοποιήσει την επιλογή Εισαγωγή ως Ιδιότητες Archicad.

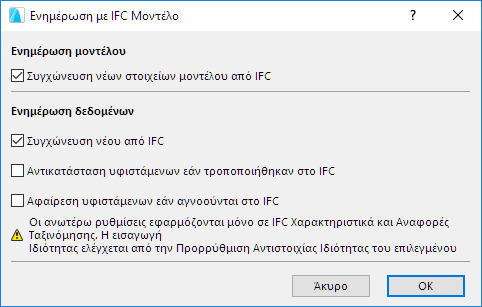

Τσεκάρετε τις επιλογές για να καθορίσετε τα δεδομένα που θα ενημερωθούν στο μοντέλο Archicad.
Σημείωση: Αυτές οι επιλογές ενημέρωσης δεδομένων ισχύουν μόνο για εισερχόμενα IFC Χαρακτηριστικά και IFC Αναφορές Ταξινόμησης. Οι Ιδιότητες ενημερώνονται, βάσει ορισμών αντιστοιχίας ιδιότητας Μεταφραστή για εξαγωγή και εισαγωγή.
•Συγχώνευση νέων στοιχείων μοντέλου από IFC
•Συγχώνευση νέου από IFC: Τα IFC Χαρακτηριστικά και οι IFC Αναφορές Ταξινόμησης οι οποίες δεν υπάρχουν ακόμα στη μελέτη υποδοχής θα προστεθούν στα κοινά στοιχεία.
•Παράκαμψη υφισταμένων εάν τροποποιήθηκαν σε IFC: Για τα κοινά στοιχεία, τα δεδομένα μελέτης θα τροποποιηθούν από τις αντίστοιχες τιμές δεδομένων από το συγχωνευμένο IFC αρχείο. Αντίστοιχα δεδομένα: Το Χαρακτηριστικό και η Αναφορά Ταξινόμησης πρέπει να έχουν το ίδιο όνομα.
Σημείωση: Αυτή είναι μία πλήρης παράκαμψη: όλες οι τιμές για στοιχεία δεδομένων που έχουν το ίδιο όνομα θα τροποποιηθούν.
•Αφαίρεση υφιστάμενων εάν αγνοούνται σε IFC: Για κοινά στοιχεία, τα δεδομένα μελέτης τα οποία δεν υπάρχουν στο συγχωνευμένο IFC αρχείο, θα αφαιρεθούν.
