Ρυθμίσεις Επίπεδου Τομής για Κάτοψη

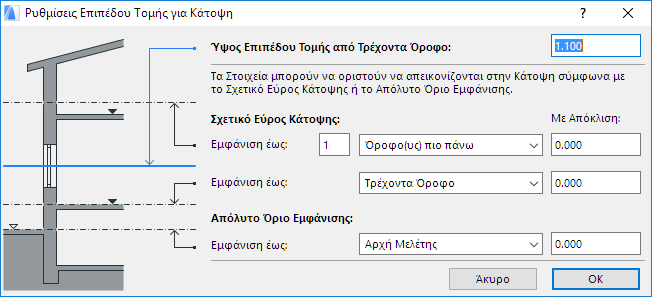

Χρησιμοποιήστε το Έγγραφο > Επίπεδο Τομής για Κάτοψη για να ανοίξετε τον διάλογο Ρυθμίσεων Επίπεδο Τομής για Κάτοψη.

Ύψος Επιπέδου Τομής από Τρέχοντα Όροφο

Εισάγετε το ύψος στο οποίο θα τμηθούν τα στοιχεία για να απεικονιστούν στην Κάτοψη.

Οι άλλες επιλογές αυτού του διαλόγου - Σχετικό Εύρος Κάτοψης και Απόλυτο Όριο Εμφάνισης - θα εφαρμοστούν μόνο σε κατασκευαστικά στοιχεία, των οποίων η ρύθμιση “Εμφάνιση Προβολής” (στον διάλογο Ρυθμίσεων) έχει οριστεί να χρησιμοποιεί έναν από τους δύο αυτούς ορισμούς. Αυτοί οι ορισμοί καθορίζουν τα όρια για το τμήμα του στοιχείου που θα απεικονίζεται, σε σχέση με τον τρέχοντα όροφο.

Σχετικό Εύρος Κάτοψης

Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε το Σχετικό Εύρος Κάτοψης για κατασκευαστικά στοιχεία που χρησιμοποιούν αυτόν τον ορισμό.

Εμφάνιση έως: Εισάγετε τον αριθμό των ορόφων που θέλετε να εμφανίζουν το στοιχείο πάνω από τον τρέχοντα όροφο.

Με Απόκλιση: Προαιρετικά, εισάγετε μία θετική ή αρνητική τιμή ύψους κατά το οποίο θα αποκλίνει το άνω όριο “Εμφάνιση έως”.

Pop-up Όροφος: Επιλέξτε τον Τρέχοντα όροφο ή το Όροφο(υς) πιο πάνω, αν θέλετε το στοιχείο να εμφανίζεται και σε άλλους ορόφους, πιο πάνω από τον τρέχοντα.

Εμφάνιση έως: Εισάγετε τον αριθμό των ορόφων που θέλετε να εμφανίζουν το στοιχείο, κάτω από τον τρέχοντα όροφο.

Με Απόκλιση: Προαιρετικά, εισάγετε μία θετική ή μία αρνητική τιμή ύψους κατά το οποίο θα αποκλίνει το κάτω όριο “Εμφάνιση έως”.

Όροφος (pop-up): Επιλέξτε το Τρέχοντα όροφο ή το Όροφο(υς) πιο κάτω, αν θέλετε το στοιχείο να εμφανίζεται και σε άλλους ορόφους, πιο κάτω από τον τρέχοντα.

Απόλυτο Όριο Εμφάνισης

Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε το Απόλυτο (κατώτερο) Όριο Εμφάνισης των κατασκευαστικών στοιχείων που χρησιμοποιούν αυτόν τον ορισμό. Αυτό το όριο επενεργεί ανεξάρτητα από τον τρέχοντα ενεργό όροφο.

Εμφάνιση έως: Εισάγετε το σταθερό κατώτερο όριο που θα προβάλλονται τα στοιχεία. Εξ ορισμού, αυτό το όριο είναι η Αρχή Μελέτης.

Με Απόκλιση: Προαιρετικά, εισάγετε μία θετική ή μία αρνητική τιμή ύψους που θα αποκλίνει το κάτω απόλυτο όριο “Εμφάνιση έως”.
