Επιλογές Άποψης Μοντέλου - Επιλογές για Κατασκευαστικά Στοιχεία

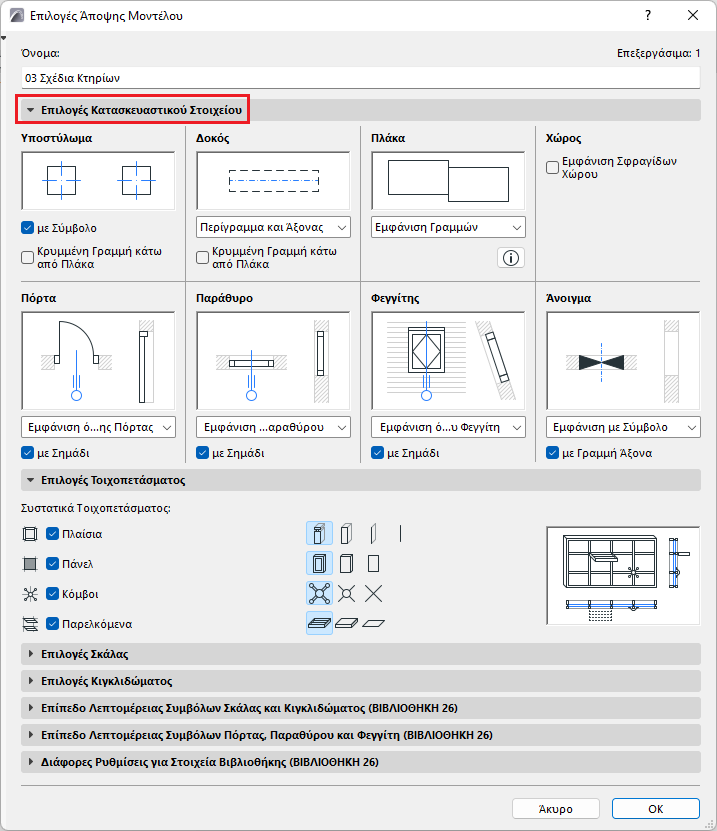

Επιλογές Κατασκευαστικού Στοιχείου

Για να δείτε αυτό το πάνελ, πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

Για περισσότερες πληροφορίες, δείτε: Επιλογές Άποψης Μοντέλου.

Ένα παράθυρο προεπισκόπησης, δίπλα σε κάθε ομάδα ρυθμίσεων, υποδεικνύει το αποτέλεσμα.

Υποστύλωμα

•Τσεκάρετε με Σύμβολο για να εμφανιστεί το σύμβολο που διαλέξατε στις Ρυθμίσεις Υποστυλώματος (πάνελ Κάτοψη και Τομή > Σύμβολο Κάτοψης) σε κάθε υποστύλωμα.

•Κρυμμένη Γραμμή κάτω από Πλάκα: Τσεκάρετέ το για να εμφανίζονται Υποστυλώματα που είναι κάτω από Πλάκες, χρησιμοποιώντας Κρυμμένη Γραμμή. (Καθορίστε χαρακτηριστικά Κρυμμένης Γραμμής στις Ρυθμίσεις Υποστυλώματος.)

Δοκός

•Περίγραμμα και Άξονας

•Μόνον άξονας

•Μόνο περίγραμμα

Σημείωση: Μπορείτε να παρακάμψετε τις ρυθμίσεις του Άξονα/Περιγράμματος για μεμονωμένες Δοκούς στις Ρυθμίσεις Δοκού (Πάνελ Κάτοψη και Τομή).

•Κρυμμένη Γραμμή κάτω από Πλάκα: Τσεκάρετέ το για να εμφανίζονται Δοκοί που είναι κάτω από Πλάκες, χρησιμοποιώντας Κρυμμένη Γραμμή. (Καθορίστε χαρακτηριστικά Κρυμμένης Γραμμής στις Ρυθμίσεις Δοκού.)

Δείτε το βίντεο

Πλάκα

Για γειτονικές Πλάκες (με ίδιες άνω επιφάνειες και στο ίδιο επίπεδο):

Διαλέξτε μία επιλογή για εμφάνιση ή κρύψιμο της γραμμής διαίρεσης.

•Εμφάνιση Γραμμών

•Εξάλειψη Γραμμών

•Χρήση Κρυμμένων Γραμμών

Δείτε το βίντεο

Χώρος

•Εμφάνιση Σφραγίδας Χώρου: Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται στη μελέτη σας οι Σφραγίδες Χώρου. (ΟΧΙ (ανενεργό), εξ ορισμού. Οι Χώροι τοποθετούνται με συσχετισμένες Σημάνσεις.)

Πόρτα/Παράθυρο

Ρυθμίστε αυτές τις επιλογές, ξεχωριστά για Πόρτες και για Παράθυρα.

•Εμφάνιση όλης της Πόρτας/Παραθύρου: Πόρτες/Παράθυρα θα εμφανίζονται με κατάλληλο σύμβολο στην Κάτοψη και στις απόψεις τύπου-Τομή.

με Σημάδι: Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται οι πόρτες και τα παράθυρα με Σημάδια (εάν έχουν ανατεθεί στους διαλόγους Ρυθμίσεων.)

•Εμφάνιση Μόνον Ανοίγματος: Η θέση των πορτών/παραθύρων (αλλά όχι οι πόρτες/παράθυρα) θα υποδεικνύεται με ένα άνοιγμα στους τοίχους και στις δύο απόψεις, Κάτοψης και Τομής.

με Περίγραμμα: Τα ανοίγματα πόρτας/παραθύρου που εμφανίζονται στην Κάτοψη θα περιλαμβάνουν περιγράμματα.

•Κρύψιμο στην Κάτοψη: Καμία τοποθετημένη Πόρτα/Παράθυρο ή ανοίγματα δεν θα εμφανίζεται στην κάτοψη. (Στις απόψεις τύπου-Τομή, θα εμφανίζονται μόνον ανοίγματα.)

Φεγγίτης

•Εμφάνιση όλου του Φεγγίτη: Οι Φεγγίτες θα εμφανίζονται στην Κάτοψη και στις απόψεις τύπου-Τομή, σύμφωνα με τις προτιμήσεις Εμφάνισης στην Κάτοψη της Στέγης ή του Κελύφους που φιλοξενούνται.

με Σημάδι: Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται οι Φεγγίτες με Σημάδια (εάν έχουν ανατεθεί στον διάλογο Ρυθμίσεων Φεγγίτη.)

•Εμφάνιση Μόνον Ανοίγματος: Η θέση των Φεγγιτών (αλλά όχι οι ίδιοι οι Φεγγίτες) θα υποδεικνύεται με ένα άνοιγμα στη Στέγη/Κέλυφος και στις δύο απόψεις, Κάτοψης και Τομής.

•Κρύψιμο στην Κάτοψη: Κανένας τοποθετημένος Φεγγίτης ή άνοιγμα Φεγγίτη δεν θα εμφανίζεται στην κάτοψη. (Στις απόψεις τύπου-Τομή, θα εμφανίζονται μόνον ανοίγματα.)

Άνοιγμα

•Εμφάνιση με Σύμβολο: Τα Ανοίγματα εμφανίζονται στην Κάτοψη και στις απόψεις Τομής, μαζί με το σύμβολό τους.

•Εμφάνιση Μόνον Ανοίγματος: Δεν εμφανίζεται κανένα Σύμβολο

•Κρυφό: Κρύψιμο ανοιγμάτων σε όλες τις απόψεις (συμπεριλαμβανομένων Κάτοψης, 3D και Τομής)
