Επίπεδο Λεπτομέρειας Συμβόλων Πόρτας και Παραθύρου

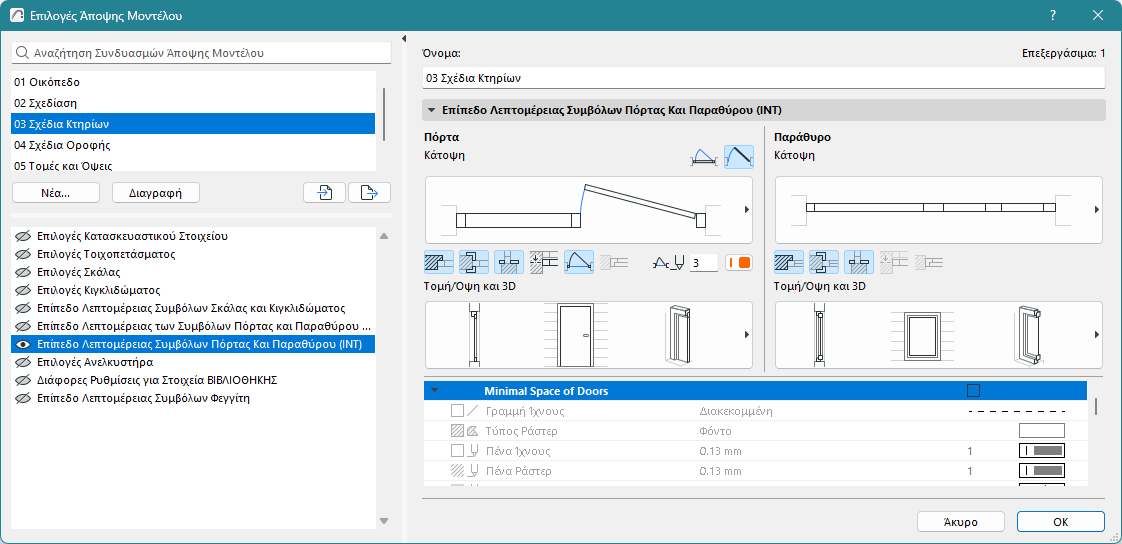

Για να δείτε αυτό το πάνελ, πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

Αυτό το πάνελ και τα περιεχόμενά του εξαρτώνται από τις βιβλιοθήκες που έχετε φορτωμένες. (

Επιλέξτε τα επίπεδα λεπτομέρειας για την απεικόνιση Θυρών και Παραθύρων στην Κάτοψη και στις Τομές/Όψεις και 3D Απόψεις:

Ελάχιστος Χώρος για Πόρτες

Τσεκάρετε αυτό το πλαίσιο για να εμφανίσετε τον ελάχιστο χώρο των πορτών στην Κάτοψη, χρησιμοποιώντας περίγραμμα και ράστερ. Διαλέξτε επιλογές για τον τύπο γραμμής και την πένα του περιγράμματος, καθώς και για τον τύπο ράστερ/πένας/φόντου.

Το περίγραμμα/ράστερ Ελάχιστου Χώρου εμφανίζεται για όλες τις πόρτες που έχει οριστεί η παράμετρος Ελάχιστου Χώρου. Ορίστε αυτές τις παραμέτρους στην καρτέλα Ελάχιστος Χώρος των Ρυθμίσεων Πόρτας (πάνελ Ειδικές Ρυθμίσεις).

Δείτε: Ελάχιστος Χώρος.

Παρελκόμενα στο 3D

Τσεκάρετέ το για να εμφανίσετε τα χερούλια πόρτας ή/και παραθύρου.

Γραμμή Ανοίγματος (Κάτοψη) και Γραμμή Ανοίγματος (Τομή/Όψη & 3D)

Τσεκάρετέ το για να εμφανίζονται γραμμές ανοίγματος για τις πόρτες και τα παράθυρα.

Επιλέξτε τύπους γραμμών και σύμβολα, συμπεριλαμβανομένων των συρόμενων θυρών.

Γραμμή Ανοίγματος (Γενικά)

Επιλέξτε πένα γραμμής ανοίγματος για πόρτες και παράθυρα σε όλη τη μελέτη.
