Για περισσότερες πληροφορίες, δείτε: Γενικές Πινακίδες.

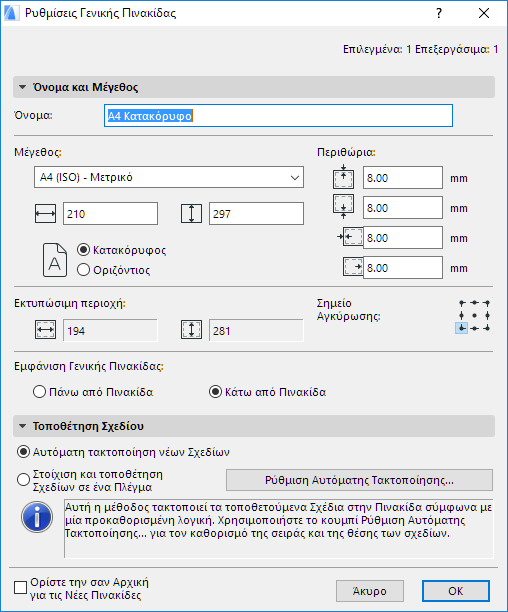

Αυτός ο διάλογος είναι Διαθέσιμος από
•Το Θεματικό μενού της Πινακίδας ή της Γενικής Πινακίδας
•Τον Πλοηγό: Επιλέξτε Γενική Πινακίδα, και στη συνέχεια πατήστε Ρυθμίσεις
•Έγγραφο > Βιβλίο Πινακίδων > Ρυθμίσεις Γενικής Πινακίδας
•Όνομα: Στο πεδίο κειμένου, εισάγετε ένα Όνομα για τη Γενική Πινακίδα.
•Μέγεθος: Καθορίστε το μέγεθος Γενικής Πινακίδας, χρησιμοποιώντας τα τυπικά μεγέθη χαρτιού που υπάρχουν στην πτυσσόμενη λίστα ή στην επιλογή Ειδική. Τα δύο πεδία που είναι πιο κάτω σας πληροφορούν για τις διαστάσεις της Πινακίδας (οριζόντια και κάθετη).
Σημείωση: Τα μεγέθη βασίζονται στις Μονάδες Εργασίας για Πινακίδα (Επιλογές > Προτιμήσεις Μελέτης).
•Περιθώρια: Στα πεδία κειμένου εισάγετε τιμές για τα τέσσερα περιθώρια της Γενικής Πινακίδας.
•Για τον προσανατολισμό της Γενικής Πινακίδας επιλέξτε Κατακόρυφος ή Οριζόντιος.
Εκτυπώσιμη περιοχή: Αυτή η περιοχή σας πληροφορεί για την εκτυπώσιμη (ωφέλιμη) περιοχή της Γενικής Πινακίδας, λαμβάνοντας υπόψη το Μέγεθος και τα Περιθώρια.
Σημείο Αγκύρωσης: Κάντε κλικ σε ένα από τα εννέα σημεία για να χρησιμοποιηθεί σαν αγκύρωση της γενικής σας πινακίδας.
Εμφάνιση Γενικής Πινακίδας
•Πάνω από Πινακίδα: Τα στοιχεία της Γενικής Πινακίδας θα τοποθετούνται πάνω από την Πινακίδα (σε μερικές περιπτώσεις θα επικαλύπτουν το περιεχόμενο της Πινακίδας).
•Κάτω από Πινακίδα: Τα στοιχεία της Γενικής Πινακίδας θα εμφανίζονται πίσω από την Πινακίδα. Τα περιεχόμενα της Πινακίδας πιθανόν να επικαλύπτουν κάποια στοιχεία της Γενικής Πινακίδας.

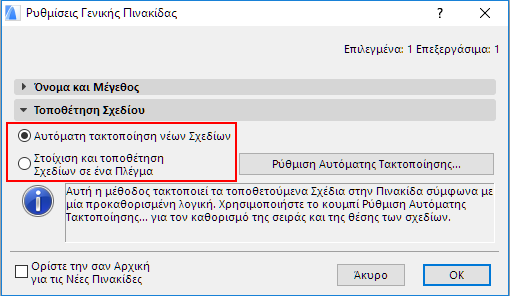

Επιλέξτε μία από τις δύο λογικές τοποθέτησης πολλών σχεδίων στην πινακίδα.
Σημείωση: Η εξ ορισμού λογική είναι η “Αυτόματη Τακτοποίηση”. Αν τοποθετείτε στην Πινακίδα ένα μόνο σχέδιο, αυτό θα τοποθετείται στο κέντρο της Πινακίδας.

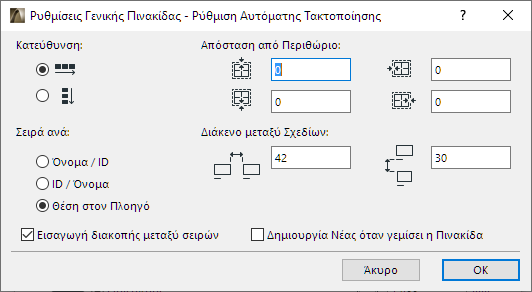

Αυτόματη Τακτοποίηση Νέων Σχεδίων
Εάν διαλέξετε αυτήν την επιλογή, πατήστε Ρύθμιση Αυτόματης Τακτοποίησης για να ρυθμίσετε τα εξής:
Κατεύθυνση: Επιλέξτε οριζόντια ή κάθετα για να καθορίσετε την κατεύθυνση προς την οποία θα τοποθετηθούν διαδοχικά τα σχέδια στην Πινακίδα.
Απόσταση από Περιθώριο: Καθορίστε ένα περιθώριο για κάθε μία από τις τέσσερις πλευρές της Πινακίδας.
Σειρά ανά: Όταν τοποθετείτε πολλά σχέδια με μία κίνηση, καθορίζει τη σειρά εμφάνισής τους στην Πινακίδα.
•Όνομα / ID: Αλφαβητικά ανά όνομα. Σε περίπτωση ίδιων ονομάτων, τα σχέδια τοποθετούνται με βάση το ID (αριθμητικό ή αλφαβητικό).
•ID / Όνομα: Ανά ID. Σε περίπτωση ίδιων IDs, τα σχέδια τοποθετούνται σύμφωνα με το όνομά τους (αλφαβητικά).
•Θέση στον Πλοηγό: Τα σχέδια τοποθετούνται με τη σειρά (από πάνω προς τα κάτω) που εμφανίζονται στη λίστα του Χάρτη Απόψεων Πλοηγού. Εξαιρούνται οι Κατόψεις που τοποθετούνται από κάτω προς τα πάνω, σύμφωνα με τη σειρά τους στο Χάρτη Απόψεων, δηλ. Όροφος 1, 2, 3....
Εισαγωγή διακοπής μεταξύ σειρών: Η “Σειρά” εξαρτάται από την επιλογή σας στο Σειρά ανά, πιο πάνω:
•εάν η σειρά γίνεται ανά Όνομα/ID (ή ID/Όνομα): Τσεκάρετε αυτό το κουτάκι για να ξεκινήσει μία νέα σειρά/στήλη κάθε φορά που αλλάζει το Όνομα (ή το ID).
•εάν η σειρά γίνεται ανάλογα με τη Θέση στον Πλοηγό: Τσεκάρετε αυτό το κουτάκι για να ξεκινήσει μία νέα σειρά/στήλη για κάθε νέο φάκελο στον Χάρτη Απόψεων Πλοηγού. Για παράδειγμα, Σχέδια από τον φάκελο Λεπτομέρειες θα τοποθετηθούν σε μία σειρά, από τον φάκελο Τομές στην επόμενη, ... κοκ.
Διάκενο μεταξύ Σχεδίων: Καθορίστε το διάκενο μεταξύ των σειρών και των στηλών των τοποθετημένων σχεδίων. Εδώ οι μονάδες μήκους είναι οι μονάδες Πινακίδας που ορίστηκαν στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Εργασίας.
Δημιουργία Νέας όταν γεμίσει η Πινακίδα: Δημιουργήστε μία νέα Πινακίδα, εάν η τρέχουσα πινακίδα είναι πλήρης.

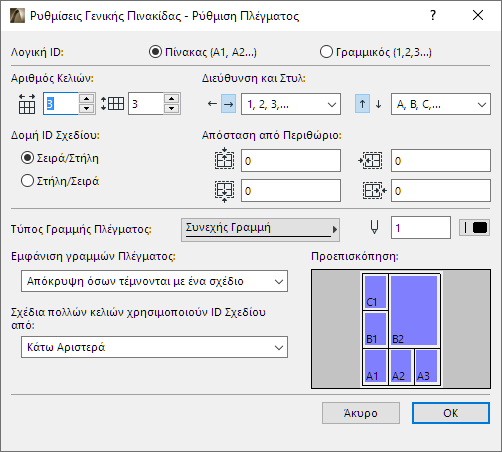

Στοίχιση και τοποθέτηση Σχεδίων σε ένα Πλέγμα
Αν κάνετε αυτήν την επιλογή, πατήστε το Ρύθμιση Πλέγματος για να οδηγηθείτε στις επιλογές των ρυθμίσεων πλέγματος. Καθώς ρυθμίζετε αυτές τις επιλογές, συμβουλευτείτε την εικόνα Προεπισκόπησης.
Λογική ID: Αναθέστε ένα ID σε κάθε κελί του πλέγματος, βάσει μίας ορισθείσας λογικής:
•Πίνακας: Κάθε ID κελιού βασίζεται στον αριθμό στήλης και σειράς
•Γραμμικός: Τα ID των κελιών αριθμούνται σειριακά.
Αριθμός Κελιών: Καθορίστε τον αριθμό στηλών και σειρών του Πλέγματος.
Ανάλογα με τη λογική ανάθεσης ID που έχετε επιλέξει (Πίνακας ή Γραμμικός), ποικίλουν και οι έλεγχοι που ακολουθούν.
Επιλογές ID για Στυλ-Πίνακας
Διεύθυνση και Στυλ
•Επιλέξτε τον τρόπο ανάθεσης των IDs στις στήλες/σειρές πλέγματος (αριστερά/δεξιά, και πάνω/κάτω)
•Διαλέξτε ένα στυλ αρίθμησης ID
Δομή ID Σχεδίου: Για IDs στυλ-Πίνακα, καθορίστε τη διάταξη αρίθμησης:
•Σειρά και στη συνέχεια Στήλη ή
•Στήλη και στη συνέχεια Σειρά
Επιλογές ID για Στυλ-Γραμμικός
Αρχή από: Καθορίστε μία γωνία του πλέγματος ως σημείο εκκίνησης ανάθεσης των IDs των κελιών
Στυλ: Διαλέξτε ένα στυλ αρίθμησης ID
Πρωταρχική Κατεύθυνση: Καθορίστε την κατεύθυνση (οριζοντίως ή καθέτως) κατά την οποία θα ανατίθενται τα IDs των κελιών, αρχίζοντας από τη γωνία που έχετε καθορίσει (Αρχή από).
Οι υπόλοιποι έλεγχοι του πάνελ αφορούν το Πλέγμα, ανεξαρτήτως Λογικής ID.
Επιλογές Εμφάνισης γραμμών Πλέγματος
Σημείωση: Αυτές οι ρυθμίσεις εμφάνισης Γραμμών Πλέγματος επηρεάζουν και τις εκτυπώσεις.
•Απόσταση από Περιθώριο: Καθορίστε την απόσταση του Πλέγματος από το περιθώριο χαρτιού (άνω, κάτω, αριστερά και δεξιά).
•Διαλέξτε τύπο γραμμής και χρώμα πένας
•Εμφάνιση/Κρύψιμο Όλων των Γρ. Πλέγματος
•Απόκρυψη όσων τέμνονται με ένα σχέδιο: Τσεκάρετε αυτήν την επιλογή για να κρύψετε τέτοιες γρ. πλέγματος.
Σχέδια Πολλών Κελιών
Καθορίστε το ID κελιού που θέλετε να ανατεθεί ως το ID σχεδίου (Θα διαλέξετε μία από τις τέσσερις γωνίες του σχεδίου. Το ID του κελιού το οποίο καταλαμβάνει η γωνία γίνεται το ID σχεδίου).
Ορίστε την σαν Αρχική για τις Νέες Πινακίδες
Τσεκάρετε αυτό το κουτάκι εάν θέλετε αυτή η Γενική Πινακίδα να χρησιμοποιηθεί ως η προκαθορισμένη Γενική Πινακίδα για τις νέες Πινακίδες.
