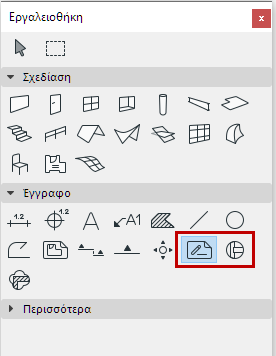

Ρυθμίσεις Εργαλείου Φύλλου Εργασίας και Λεπτομέρειας
Οι ακόλουθες ρυθμίσεις λειτουργούν ουσιαστικά με τον ίδιο τρόπο στα εργαλεία Φύλλου Εργασίας και Λεπτομέρειας.
Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.
Για περισσότερες πληροφορίες που αφορούν αυτές τις απόψεις, δείτε:
ΙD Αναφοράς: Αυτό το επεξεργάσιμο πεδίο περιέχει το ID του σ-άποψης Λεπτομέρειας που δημιουργήθηκε. Το ID εξυπηρετεί την ταυτοποίηση της Λεπτομέρειας στο παράθυρο μελέτης και στον Πλοηγό.
Όνομα: Αν θέλετε, εισάγετε ένα Όνομα για το Σχέδιο Λεπτομέρειας. Αυτό το όνομα εμφανίζεται στην παλέτα Πλοηγός και στη γραμμή τίτλου του παραθύρου Λεπτομέρειας.
Σημείωση: Αν τοποθετήσετε ένα Συνδεδεμένο ή ένα Ανεξάρτητο σημάδι που δεν παράγει ένα σ-άποψης, τα πεδία ID/Όνομα είναι γκρίζα.
Χρησιμοποιήστε τα επόμενα pop-up για να τοποθετήσετε ένα νέο Σημάδι Λεπτομέρειας (Προκαθορισμένες Ρυθμίσεις Λεπτομέρειας) ή για να επαναπροσδιορίσετε το επιλεγμένο Σημάδι Λεπτομέρειας.
Για να Τοποθετήσετε ένα Νέο Σημάδι Φύλλου Εργασίας ή Λεπτομέρειας (Προκαθορισμένες Ρυθμίσεις)
Εάν διαλέξετε Δημιουργία Νέου Σ-Άποψης:
επιλέξτε ένα από τα στοιχεία για τα οποία το Σημάδι πρέπει να παρουσιάσει πληροφορίες:
•Σ-Άποψης
ή
•1ο τοποθετημένο σχέδιο του σ-άποψης
Αν επιλέξετε Τοποθέτηση συνδεδεμένου σημαδιού:
επιλέξτε ένα από τα στοιχεία για τα οποία το Σημάδι πρέπει να παρουσιάσει πληροφορίες:
•ένα επιλεγμένο σ-άποψης
•ένα επιλεγμένο σχέδιο
•το 1ο τοποθετημένο σχέδιο του επιλεγμένου σ-άποψης
•το 1ο τοποθετημένο σχέδιο της επιλεγμένης άποψης
Αν επιλέξετε Τοποθέτηση μη συνδεδεμένου σημαδιού:
το Σημάδι δεν θα περιέχει καμία συνδεδεμένη πληροφορία. Μπορείτε να καθορίσετε ένα ειδικό κείμενο στο παρακάτω Πάνελ Σημάδι.
Αναφορά σε: Δείχνει τη διαδρομή (στην ιεραρχία του Πλοηγού) του επιλεγμένου στοιχείου αναφοράς.
Αντιγραφή μόνο κατασκευαστικών στοιχείων: Εάν είναι τσεκαρισμένο αυτό το κουτάκι, στο σ-άποψης Λεπτομέρειας θα διασπαστούν και θα αντιγραφούν μόνον οι 2D γραμμές/ράστερ και τα κατασκευαστικά στοιχεία από την άποψη μοντέλου χωρίς διαστάσεις/σχολιασμούς.
Πληροφορίες για στοιχεία σχολιασμού που τέμνονται από τα όρια της Λεπτομέρειας, δείτε: Σχόλια, Διαστάσεις και Σημάδια που Τέμνονται από το Όριο.
Για τον Επαναπροσδιορισμό ενός Τοποθετημένου Σημαδιού:
Κατά περίπτωση, χρησιμοποιήστε τα pop-ups για να αλλάξετε την κατάσταση του επιλεγμένου Σημαδιού (Σημάδι Πηγής, Συνδεδεμένο Σημάδι, ή Μη Συνδεδεμένο Σημάδι).
Για επαναπροσδιορισμό της πληροφορίας Σημαδιού: Διαλέξτε μεταξύ των pop-up επιλογών ή κάντε κλικ στο κουμπί Αναζήτηση για να επιλέξετε το σ-άποψης/άποψη/σχέδιο, του οποίου η πληροφορία θέλετε να εμφανιστεί στο Σημάδι. Οι διαθέσιμες επιλογές ποικίλουν ανάλογα με την κατάσταση του Σημαδιού (Σημάδι Πηγής, Συνδεδεμένο Σημάδι ή Μη Συνδεδεμένο Σημάδι).
Για ένα Μη Συνδεδεμένο Σημάδι, εισάγετε ένα ειδικό κείμενο στο Πάνελ Σημάδι που ακολουθεί.
Επιλέξτε Τύπο Σημαδιού: Επιλέξτε ένα παραμετρικό σημάδι από αυτήν τη λίστα.
Το επιλεγμένο 2D Σύμβολο του σημαδιού εμφανίζεται στο παράθυρο προεπισκόπησης.
Καθορισμός μεγέθους και χρώματος πένας Σημαδιού.
Ενιαία Πένα Σημαδιού: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε αυτό το χρώμα πένας για όλα τα μέρη του συμβόλου σημαδιού, ανεξάρτητα από οποιαδήποτε ειδικά χρώματα έχουν οριστεί αλλού για αυτό το σημάδι.
Γωνία Σημαδιού: Χρησιμοποιήστε αυτούς τους ελέγχους για να ορίσετε την επιθυμητή γωνία Σημαδιού. Καθορίστε τη γωνία σε σχέση με την οθόνη, ή το μοντέλο.
•Εισάγετε μία γωνία στροφής για το Σημάδι.
•Χρησιμοποιήστε τα δύο εικονίδια για να καθορίσετε τον τρόπο ερμηνείας της τιμής αυτής της γωνίας κατά την τοποθέτηση του στοιχείου:
–Γωνία Σταθερή σε Οθόνη
–Γωνία Σταθερή σε Μοντέλο: Το Σημάδι θα στραφεί μαζί με την άποψη.
