Ρυθμίσεις Εργαλείου Άκρο Τοίχου

Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.

Για περισσότερες πληροφορίες, δείτε: Άκρα Τοίχου.

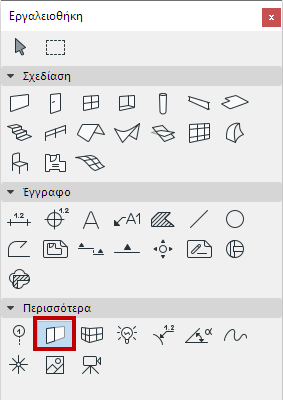

Το Εργαλείο Άκρο Τοίχου χρησιμοποιείται για να τοποθετείτε σε τοίχους, με κλικ στα άκρα τους, στοιχεία άκρου τοίχου (τελειώματα).

Η αριστερή περιοχή περιήγησης του διαλόγου Ρυθμίσεων Άκρου Τοίχου είναι παρόμοια με εκείνη των άλλων Στοιχείων Βιβλιοθήκης.

Δείτε: Ρυθμίσεις των Στοιχείων ΒΙΒΛΙΟΘΗΚΗΣ.

Άκρο Τοίχου - Πάνελ Προεπισκόπηση

Στη δεξιά πλευρά του διαλόγου, υπάρχει η Περιοχή Προεπισκόπησης που εμφανίζει το 2D Σύμβολο, την Όψη με απόκρυψη ακμών, το αξονομετρικό με απόκρυψη ακμών, το Σκιασμένο 3D αξονομετρικό, την εικόνα προεπισκόπησης/επιθεώρησης ή τις προαιρετικές πληροφοριακές σημειώσεις που αναφέρονται στο επιλεγμένο Άκρο Τοίχου.

Άκρο Τοίχου - Πάνελ Παράμετροι

Στο πάνελ Παράμετροι μπορείτε να ρυθμίσετε το μέγεθος, το πάχος, αλλά και (όπου έχουν εφαρμογή) τα ράστερ και τα χρώματα του άκρου τοίχου.

•Το κουτάκι Στο ύψος του τοίχου είναι (εξ ορισμού) τσεκαρισμένο. Αν αφαιρέσετε το τσεκάρισμα, μπορείτε να χρησιμοποιήσετε τις ρυθμίσεις που βρίσκονται παρακάτω για να εισάγετε οποιαδήποτε τιμή για το ύψος του άκρου τοίχου και για την απόστασή του από τη βάση του τοίχου.

•Η παράμετρος Βάθος Τομής αναφέρεται στο τμήμα του τοίχου που θα κοπεί από το άκρο τοίχου (Κάτοψη).

Άκρο Τοίχου - Πάνελ Πάχος

Όπου έχει εφαρμογή, το πάνελ Πάχος περιέχει μία προεπισκόπηση που σας βοηθά να ρυθμίσετε το πάχος του άκρου τοίχου.

•Ανάλογα με τον τύπο του, ένα Άκρο Τοίχου μπορεί να οριστεί να παίρνει αυτόματα τα ράστερ των στρώσεων του τοίχου ή να παίρνει τα ράστερ που θα ορίσετε εσείς για το Άκρο Τοίχου.

Σε αντικείμενα άκρα τοίχου με αναδιπλούμενες στρώσεις, μπορείτε να ορίζετε τα ράστερ του τοίχου που θέλετε να αναδιπλωθούν μαζί με το άκρο τοίχου.

•Όπως γίνεται και με τα άλλα αντικείμενα, πολλές από αυτές τις παραμέτρους είναι δυνατόν να οριστούν στην Παλέτα Πληροφοριών ή χρησιμοποιώντας τα σημεία επεξεργασίας του άκρου τοίχου.
