Άνοιγμα Πόρτας/Παραθύρου - Χαρακτηριστικά Μοντέλου

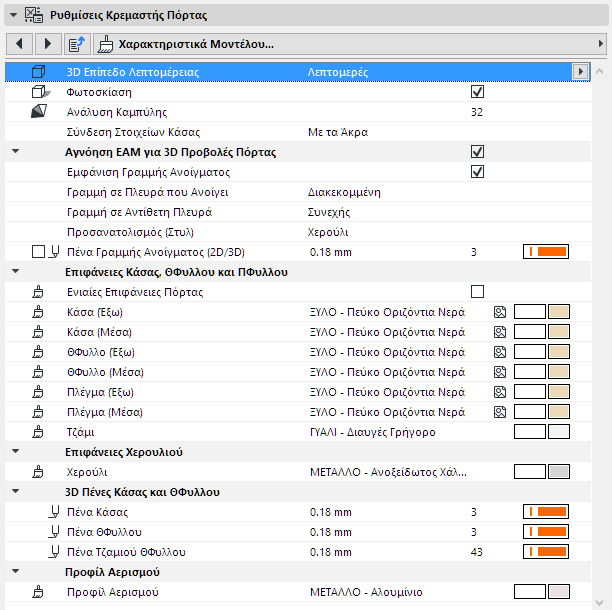

Όσα ακολουθούν είναι μία περιγραφή της καρτέλας Χαρακτηριστικά Μοντέλου (στις ενότητες “Άνοιγμα Πόρτας” ή “Άνοιγμα Παραθύρου”) του Πάνελ Ειδικές Ρυθμίσεις των Ρυθμίσεων Πόρτας ή Παραθύρου, της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad.

Χρησιμοποιήστε αυτήν τη σελίδα για να καθορίσετε την 3D απεικόνιση του ανοίγματος. Οι διαθέσιμοι έλεγχοι εξαρτώνται από τα συστατικά του συγκεκριμένου ανοίγματος.

Εκτός από τα γενικά χαρακτηριστικά, μπορείτε να ορίσετε συγκεκριμένα υλικά επιφάνειας και 3D πένες για το θφυλλο, την κάσα, το πλέγμα και τα συστατικά γυαλιού, καθώς και για τα χερούλια και τα παρελκόμενά τους, εάν υπάρχουν.

ΣΚΙΑ

Τσεκάρετέ το για να απεικονίζεται ένα εφφέ φωτοσκίασης για αυτό το άνοιγμα στο 3D.

Ανάλυση Καμπύλης

Εφαρμόζεται στα καμπύλα συστατικά του ανοίγματος όταν δημιουργείται η 3D απεικόνισή τους. (Ο κύκλος που μορφοποιείται από καμπύλα συστατικά θα διαιρείται σε δεδομένο αριθμό τμημάτων). Μία υψηλότερη ανάλυση καμπύλης μπορεί να βελτιώσει την 3D απεικόνιση, αλλά αυξάνει το μέγεθος του αρχείου.

Σύνδεση Στοιχείων Κάσας

Επιλέξτε είτε Υπό Γωνία, είτε Με τα Άκρα.

3D Πένες Κάσας και ΘΦυλλου/ΠΦυλλου

Αυτοί οι έλεγχοι επηρεάζουν τα τμήματα της Κάσας και του ΘΦυλλου/ΠΦυλλου που εμφανίζονται

•στο 3D Παράθυρο

•και σε 3D μορφή στην Κάτοψη - δηλαδή, τα Προβαλλόμενα τμήματα, όταν η επιλογή Εμφάνιση στην Κάτοψη του ανοίγματος είναι ρυθμισμένη σε Προβαλλόμενα ή Προβαλλόμενα με Υπερκείμενα.
