Όσα ακολουθούν είναι μία περιγραφή της σελίδας Εσοχή Τοίχου, του πάνελ Ειδικές Ρυθμίσεις ενός “ΒΑΣΙΚΟΥ” Παραθύρου, της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad.
Χρησιμοποιήστε αυτή τη σελίδα για να καθορίσετε μία εσοχή τοίχου κάτω από το παράθυρο (π.χ. για να δημιουργήσετε χώρο για ένα θερμαντικό σώμα).

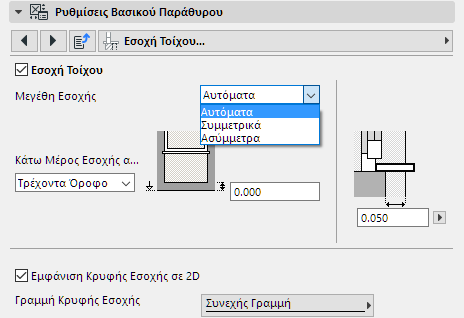

Διαλέξτε ένα Μέγεθος Εσοχής Τοίχου:
•Αυτόματα: Το πλάτος της εσοχής ισούται πάντα με το πλάτος παραθύρου.
•Συμμετρικά: Καθορίστε ένα σταθερό πλάτος και ένα σταθερό ύψος της εσοχής, που θα δημιουργηθεί συμμετρικά ως προς το άνοιγμα του παραθύρου.
•Ασύμμετρα: Καθορίστε διαφορετικές επεκτάσεις (από δεξιά και από αριστερά) για τη θέση (οριζοντίως) της εσοχής. Καθορίστε ένα σταθερό ύψος της εσοχής.
Για όλα τα μεγέθη εσοχής:

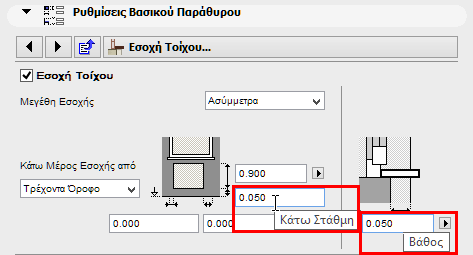

•Καθορίστε την κάτω στάθμη της εσοχής, ή αφήστε την στο 0 για να εκτείνεται έως το δάπεδο.
•Καθορίστε το βάθος της εσοχής.
Εμφάνιση Κρυφού Στηθαίου (2D): Τσεκάρετε αυτό το κουτάκι για απεικόνιση στις 2D απόψεις, της γραμμής του στηθαίου που δημιουργείται από την εσοχή τοίχου, ακόμα και όταν η άποψη τεμνομένων μπλοκάρεται από τον τοίχο και/ή το άνοιγμα παραθύρου.
