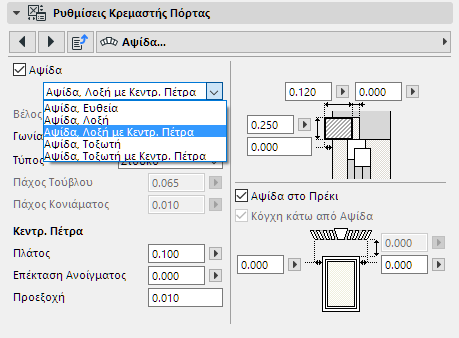

Όσα ακολουθούν είναι μία περιγραφή της καρτέλας Αψίδα (Ρυθμίσεις Πόρτας ή Παραθύρου - Πάνελ Ειδικές Ρυθμίσεις), της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad.
Αψίδα: Τσεκάρετε αυτό το κουτάκι και στη συνέχεια διαλέξτε ένα στυλ για την αψίδα από το πτυσσόμενο μενού. Οι υπόλοιποι έλεγχοι ποικίλουν, ανάλογα με την αψίδα που θα διαλέξετε εδώ.
Βέλος Αψίδας: Η τιμή του βέλους της αψίδας.
Γωνία Κλίσης: Για “Λοξά” στυλ αψίδας.
Τύπος: Επιλέξτε Στούκο ή Τούβλο. Εάν επιλέξετε Τούβλο, μπορείτε πιο κάτω να ορίσετε τιμές για τα πάχη Τούβλου και Κονιάματος.
Σημείωση: Η χρήση αψίδων από τούβλα σε μεγάλο αριθμό παραθύρων, μπορεί να αυξήσει σημαντικά το μέγεθος του μοντέλου σας.
Κεντρ. Πέτρα: Για στυλ αψίδας με κεντρική πέτρα, ορίστε τιμές για το πλάτος, την επέκταση (εάν η κεντρική πέτρα επεκτείνεται κατακορύφως πάνω από το τόξο της αψίδας) και την προεξοχή (εάν προεξέχει από την αψίδα).
Χρησιμοποιώντας τα πεδία στη δεξιά πλευρά του διαλόγου, ρυθμίστε τις τιμές ύψους και βάθους της αψίδας, το βάθος της οποιασδήποτε οπής πίσω της (“Βάθος Πίσω Οπής”), καθώς και την προεξοχή αψίδας, εάν υπάρχει.

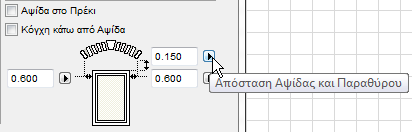

Αψίδα στο Πρέκι: Τσεκάρετε αυτό το κουτάκι για να τοποθετήσετε την αψίδα, ακριβώς πάνω από το πρέκι του ανοίγματος.
Εάν δεν είναι τσεκαρισμένο, τότε μπορείτε να χρησιμοποιήσετε το πιο κάτω πεδίο για να καθορίσετε την απόσταση μεταξύ της αψίδας και του πρεκιού.

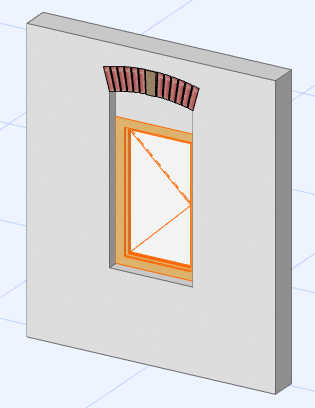

Κόγχη κάτω από Αψίδα: Τσεκάρετε αυτό το κουτάκι για να δημιουργήσετε μία κόγχη (ή εσοχή) κάτω από την αψίδα.
Οριζόντια Επέκταση: Χρησιμοποιήστε τα δύο πεδία στις πλευρές του σκαριφήματος για να καθορίσετε την επέκταση (προεξοχή) της αψίδας από την δεξιά και την αριστερή πλευρά του ανοίγματος.
