Όσα ακολουθούν είναι μία περιγραφή της σελίδας Ονομαστικά Μεγέθη και Ανοχές (Ρυθμίσεις Πόρτας ή Παραθύρου - Πάνελ Ειδικές Ρυθμίσεις), της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad.

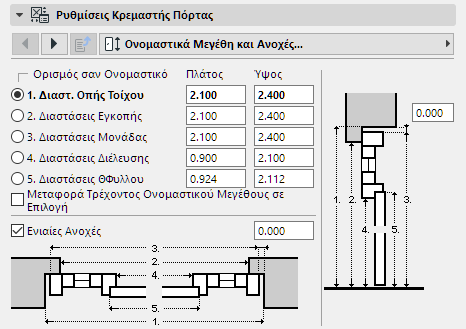

Τα μεγέθη ανοίγματος (ύψος και πλάτος) μπορούν να οριστούν σύμφωνα με έναν από τους τέσσερις τύπους διαστάσεων: διαστάσεις Οπής Τοίχου, Μονάδας, Διέλευσης ή ΘΦυλλου.
Τα αριθμημένα γραφικά σας βοηθούν να αναγνωρίσετε τις διαστάσεις.
Διαστάσεις Οπής Τοίχου
Η Οπή Τοίχου είναι ένα τμήμα του τοίχου που έχει αφαιρεθεί από αυτόν, για να φιλοξενήσει ολόκληρη τη δομή του ανοίγματος.
Το Πλάτος Οπής Τοίχου ισούται με τη Διάσταση Πλάτους Μονάδας συν το άθροισμα των τιμών Πλευρικής Ανοχής.
Το Ύψος Οπής Τοίχου ισούται με τη Διάσταση Ύψους Μονάδας συν την τιμή της Άνω Ανοχής.
Δείτε: Ανοχές.
Διαστάσεις Μονάδας
Οι Διαστάσεις Μονάδας είναι το πλάτος και το ύψος ολόκληρης της δομής του ανοίγματος.
Διαστάσεις Διέλευσης
Οι Διαστάσεις Διέλευσης είναι το πλάτος μονάδας του ανοίγματος, έχοντας αφαιρέσει το πλάτος της κάσας.

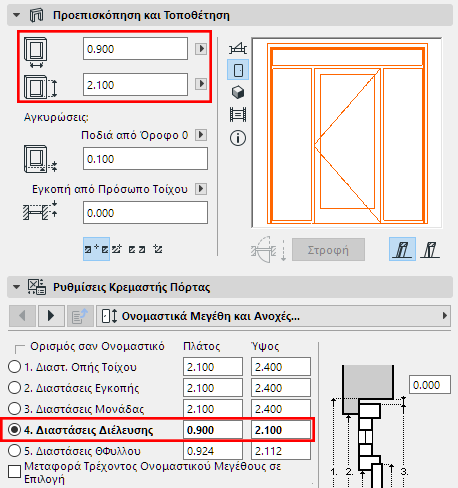

Ορισμός σαν Ονομαστικό
Χρησιμοποιήστε το στρογγυλό κουμπί Ορισμός σαν Ονομαστικό για να διαλέξετε έναν από αυτούς τους ορισμούς διάστασης, ως το Ονομαστικό Μέγεθος του ανοίγματος.
•Αυτή είναι η Ονομαστική διάσταση που θα εμφανίζεται στις λίστες του Διαδραστικού Πίνακα, στο πεδίο Ονομαστικό Πλάτος x Ύψος.
•Αυτή η Ονομαστική διάσταση θα εμφανίζεται στα πεδία Πλάτος και Ύψος στο Πάνελ Προεπισκόπηση και Τοποθέτηση ή στο Πάνελ Ρυθμίσεις Παραθύρου.
Μεταβίβαση Τρέχοντος Ονομαστικού σε Επιλογή: Αυτό το κουτάκι τσεκαρίσματος είναι εφαρμόσιμο εάν αλλάξετε τον ορισμό του Ονομαστικής Διάστασης (π.χ. από Διαστάσεις Μονάδας σε Διαστ. Οπής Τοίχου). Όταν είναι τσεκαρισμένο αυτό το κουτάκι, τότε οι τιμές της αρχικής Ονομαστικής Διάστασης (εκείνες που ρυθμίστηκαν για τις Διαστάσεις Μονάδας) μεταφέρονται στη νέα Ονομαστική Διάσταση (στις Διαστάσεις Οπής Τοίχου). Οι άλλες τιμές διάστασης προσαρμόζονται αυτομάτως.

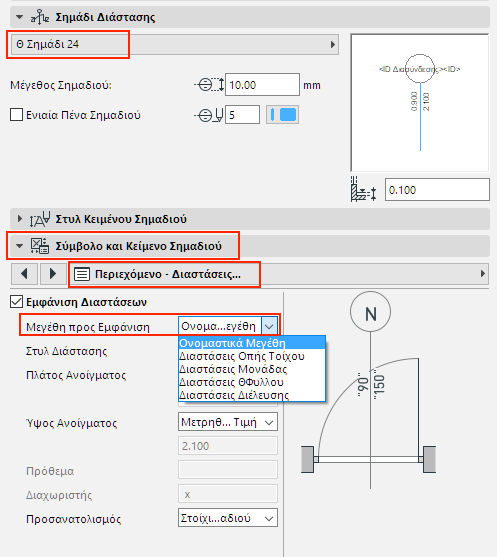

Εμφάνιση Διαστάσεων στο Σημάδι
Οι διαστάσεις του ανοίγματος (Οπή Τοίχου, Μονάδα, ΘΦυλλο ή Διαστάσεις Διέλευσης) μπορούν να εμφανίζονται στο Σημάδι του ανοίγματος, εάν υπάρχουν.
Χρησιμοποιήστε το Σύμβολο Σημαδιού και το πάνελ Κείμενο / σελίδα Περιεχόμενο - Διαστάσεις για να επιλέξετε την προτιμώμενη διάσταση που θα εμφανίζεται στο σημάδι.
Οι ορισμοί των διαστάσεων που επιλέγονται εδώ θα χρησιμοποιηθούν επίσης στην Αυτόματη Διαστασιολόγηση και στον Διαδραστικό Πίνακα.

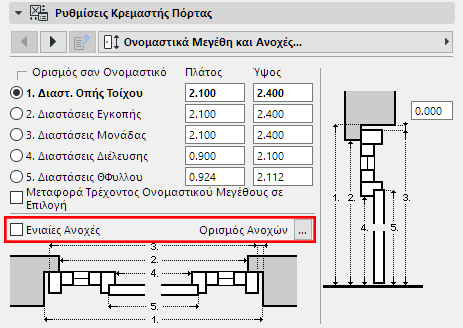

Ενιαίες Ανοχές
Είναι εξ ορισμού τσεκαρισμένο, ώστε να μπορείτε να εισάγετε μία ενιαία τιμή που θα εφαρμοστεί ως ανοχή όλων των πλευρών της δομής του ανοίγματος. Για να έχετε διαφορετικές τιμές ανοχής των πλευρών του ανοίγματος, (όπως και στο σύνθετου-σχήματος άνοιγμα του οποίου τα πλαϊνά έχουν διαφορετικές στάθμες ποδιάς), αφήστε ατσεκάριστο το κουτάκι και κάντε κλικ στις Ανοχές για να οδηγηθείτε στην καρτέλα Ανοχές.
Δείτε: Ανοχές.
Σημείωση: Εάν θέλετε να εισάγετε Εκτεταμένες τιμές, χρησιμοποιήστε τους ελέγχους "Εκτεταμένο" στη σελίδα Άνοιγμα Τοίχου αυτού του διαλόγου Ρυθμίσεων. Η εισαγωγή μίας Επέκτασης δεν επηρεάζει (αντίθετα με την τιμή Ανοχής) το Ονομαστικό Μέγεθος του ανοίγματος.
