Άνοιγμα Τοίχου - Χαρακτηριστικά Μοντέλου

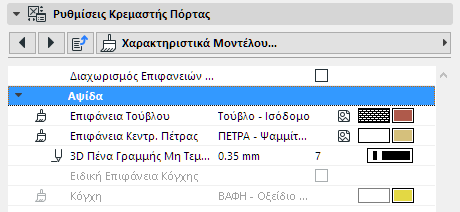

Πρόκειται για την καρτέλα Χαρακτηριστικά Μοντέλου (στην ενότητα Άνοιγμα Τοίχου) του Πάνελ Ειδικές Ρυθμίσεις των Ρυθμίσεων Πόρτας ή Παραθύρου, της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad.

Χρησιμοποιήστε αυτήν τη σελίδα για να καθορίσετε τα 3D χαρακτηριστικά της αψίδας του ανοίγματος, εάν υπάρχει.

Διαχωρισμός Επιφανειών = Καμπύλη

Αυτός ο έλεγχος μπορεί να είναι σχετικός όταν δημιουργείτε ένα άνοιγμα σε GDL και ρυθμίζετε τους προκαθορισμούς του.

Στην περίπτωση ενός καμπύλου τοίχου του οποίου το άνοιγμα τοίχου εμφανίζει τις Πλαϊνές επιφάνειες Τοίχου (δείτε Επιφάνεια Ανοίγματος Τοίχου), οι δύο επιφάνειες - εκεί που συναντώνται στην οπή τοίχου - μπορεί να είναι διαχωρισμένες κατά μήκος είτε μίας ευθείας γραμμής, είτε μίας καμπύλης.

Τσεκάρετε το Διαχωρισμός Επιφανειών = Καμπύλη για να διαχωριστούν οι επιφάνειες κατά μήκος ενός τόξου.
