Καρτέλα Κάτοψη και Τομή (Ρυθμίσεις Πόρτας/Παραθύρου)

Όσα ακολουθούν είναι μία περιγραφή της καρτέλας Κάτοψη και Τομή (Ρυθμίσεις Πόρτας ή Παραθύρου - Πάνελ Ειδικές Ρυθμίσεις), της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad.

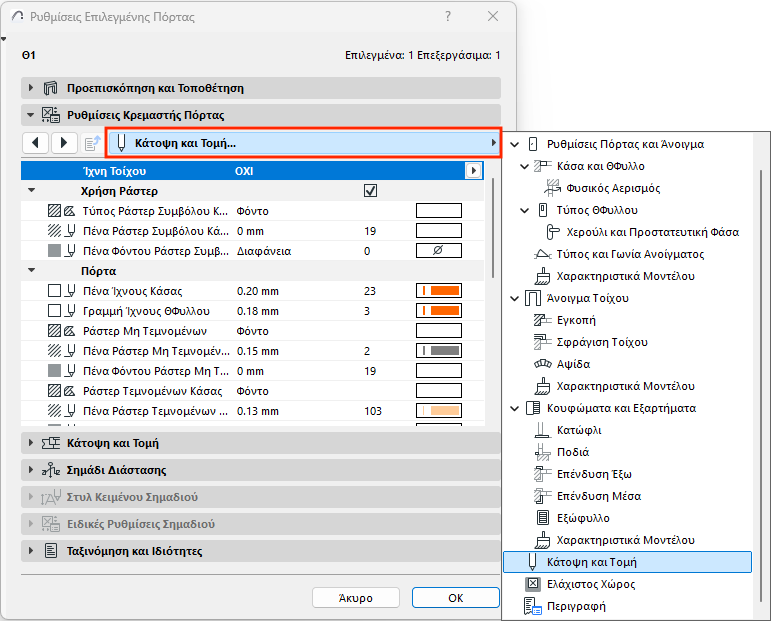

Αυτή η καρτέλα περιέχει όλες τις παραμέτρους 2D εμφάνισης των διαφόρων τμημάτων του ανοίγματος, όπως ορίστηκαν για αυτό το GDL αντικείμενο στο UI script (διεπαφής χρήστη). Οι διαθέσιμες παράμετροι ποικίλουν, ανάλογα με τα συστατικά του ανοίγματος και της γεωμετρίας τους.

Σημείωση: Εναλλακτικά, μπορείτε να χρησιμοποιήσετε τα 2D χαρακτηριστικά στο πάνελ Κάτοψη και Τομή των Ρυθμίσεων Πόρτας/Παραθύρου. Αυτή η μέθοδος εμπλέκει μειωμένο αριθμό παραμέτρων, για λόγους απλούστευσης. Δείτε στη συνέχεια: Υπερισχύοντα Χαρακτηριστικά GDL Αντικειμένου σε Πόρτες/Παράθυρα.

Κατά τη ρύθμιση των παραμέτρων, αξίζει να συμβουλεύεστε την Προεπισκόπηση των Ρυθμίσεων Πόρτας/Παραθύρου, για να βλέπετε τον τρόπο με τον οποίο οι ρυθμίσεις σας επηρεάζουν την εμφάνιση.

Γραμμές Περιγράμματος Τοίχου

Ορίστε τις γραμμές Ίχνους Τοίχου για την απεικόνιση του ανοίγματος. Εάν ενεργοποιήσετε οποιαδήποτε από τις γραμμές περιγράμματος, μπορείτε να ορίσετε ξεχωριστές γραμμές για μη ορατές/ορατές γραμμές.

Χρήση Ράστερ σε Πόρτες/Παράθυρα

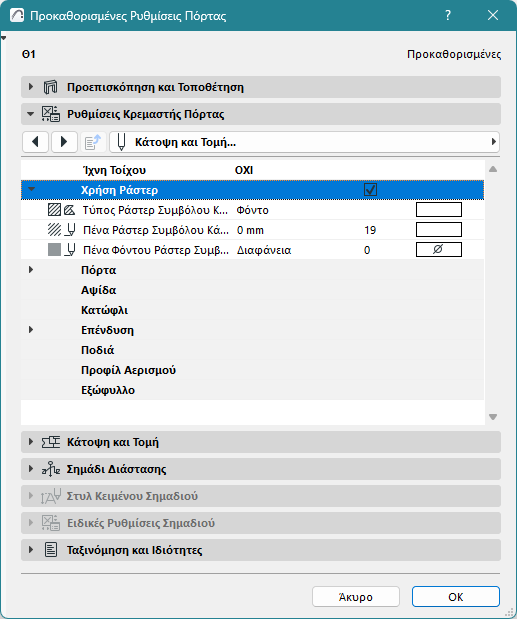

Για να εφαρμόσετε οποιοδήποτε ράστερ σε πόρτα/παράθυρο, τσεκάρετε το κουτάκι Χρήση Ράστερ για να ενεργοποιήσετε όλες τις παραμέτρους ράστερ. Εάν η Χρήση Ράστερ είναι ΟΧΙ, στην απεικόνιση του ανοίγματος δεν θα χρησιμοποιείται ράστερ για κανένα εξάρτημά της.

Υπερισχύοντα Χαρακτηριστικά GDL Αντικειμένου σε Πόρτες/Παράθυρα

Συνήθως, θα καθορίζετε τα 2D χαρακτηριστικά (τύπος γραμμής, πένα, ράστερ) κάθε συστατικού του Παραθύρου/Πόρτας στην Κάτοψη, χρησιμοποιώντας την καρτέλα Κάτοψη και Τομή του πάνελ Ειδικές Ρυθμίσεις, που περιγράφηκε πιο πάνω.

Ωστόσο, μπορεί να θέλετε να τα αντικαταστήσετε, χρησιμοποιώντας τις απλοποιημένες ρυθμίσεις του πάνελ Κάτοψη και Τομή των Ρυθμίσεων Πόρτας/Παραθύρου.

Στο πάνελ Κάτοψη και Τομή των Ρυθμίσεων Πόρτας/Παραθύρου, ρυθμίστε τα χαρακτηριστικά για τις γραμμές και τις πένες τεμνομένων, μη τεμνομένων και υπερκειμένων (ή στην Παλέτα Πληροφοριών).

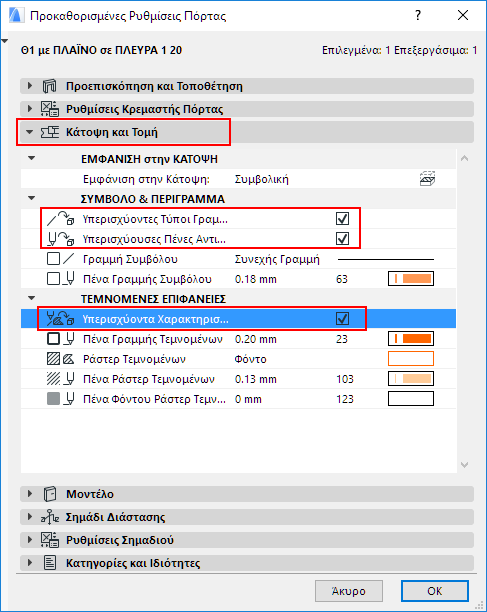

Για να έχουν επίδραση αυτές οι ρυθμίσεις, βεβαιωθείτε ότι τα κουτάκια για τους Υπερισχύοντες Τύπους Γραμμής/Πενών/Χαρακτηριστικών Αντικειμένου είναι τσεκαρισμένα. Διαφορετικά, η Πόρτα/Παράθυρο θα εμφανίζεται με τα χαρακτηριστικά του GDL Αντικειμένου.

Σημείωση: Για μερικές πόρτες/παράθυρα, δεν ορίζεται καμία σχετική GDL παράμετρος. Σε αυτήν την περίπτωση, το αντικείμενο θα εμφανίζεται με τα χαρακτηριστικά που ορίζονται στο πάνελ Κάτοψη και Τομή (ανεξάρτητα από αυτά τα κουτάκια τσεκαρίσματος).
