Εισαγωγή
Αυτή η ενότητα περιγράφει τον τρόπο χρήσης του Add-on Λίστα Εμβαδών για το Archicad - ειδικά, για τη δημιουργία εμβαδομετρήσεων και ογκομετρήσεων σύμφωνες με το πρότυπο DIN 277.
Βασικά Στοιχεία Υπολογισμού
Το Εργαλείο Χώρος
Για να χρησιμοποιήσετε τη Λίστα Εμβαδών, πρέπει να δημιουργήσετε Χώρους στη μελέτη, χρησιμοποιώντας το Εργαλείο Χώρος. Τα καθαρά εμβαδά και οι καθαροί όγκοι θα υπολογίζονται, βάσει αυτών των Χώρων. Βεβαιωθείτε ότι οι Χώροι είναι τοποθετημένοι σωστά. Συνήθως, ο Χώρος πρέπει να εκτείνεται από την άνω στάθμη της Πλάκας του δαπέδου έως την κάτω στάθμη της Πλάκας του δαπέδου του πιο πάνω ορόφου. Οι Χώροι κάτω από τη Στέγη περικόπτονται από έδρες της Στέγης.
Το Εργαλείο Μορφή

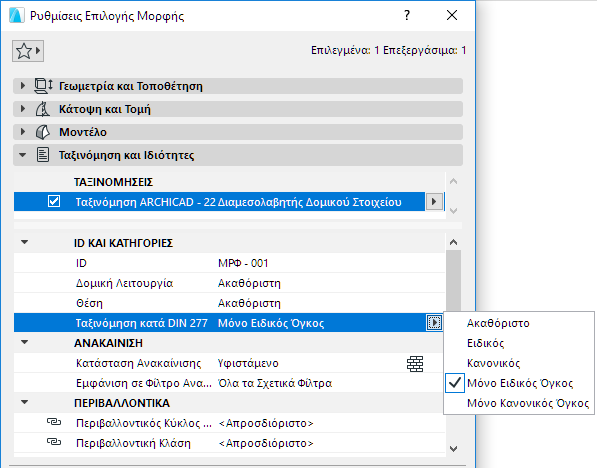

Τα στερεά Μορφών χρησιμοποιούνται για τον υπολογισμό μικτών όγκων και μικτών εμβαδών. Για τη συμμόρφωση με το πρότυπο DIN 277, οι Μορφές πρέπει να εκτείνονται έως τις εξωτερικές επιφάνειες του κτηρίου. Για αυτές τις Μορφές, ορίστε την τιμή τους “Ταξινόμηση κατά DIN” σε μία από τις Κανονικές ή Ειδικές τιμές.
Κατά την μοντελοποίηση Μορφών, βεβαιωθείτε ότι:
•Οι Μορφές πρέπει να τοποθετηθούν σε κάθε όροφο
•Χρησιμοποιούνται ξεχωριστές Μορφές για Κανονικούς και Ειδικούς υπολογισμούς
Σχέση μεταξύ Χώρων και Μορφών
Το διάγραμμα που ακολουθεί περιγράφει τη σχέση μεταξύ Χώρων και Μορφών. Θα χρειαστείτε και τα δύο για να παράγετε ολοκληρωμένους υπολογισμούς για Εμβαδά και Όγκους.
Επιλογές Εμβαδομέτρησης και Ογκομέτρησης
Καθαρό Εμβαδόν Ορόφου
Το Καθαρό Εμβαδόν Ορόφου είναι το Μετρημένο Καθαρό Εμβαδόν του Χώρου, όπως φαίνεται στις Ρυθμίσεις Χώρου. Αφαιρέσεις που οφείλονται σε Ράστερ, Τοίχους, Στέγες κ.λπ. δεν λαμβάνονται υπόψη. Τα Σύνολα υπολογίζονται ανά όροφο.
Μικτό Εμβαδόν Ορόφου
Αυτό είναι ίσο με την προβολή της άνω επιφάνειας των Μορφών που ταξινομούνται ως Κανονική ή Ειδική. Μορφές ταξινομημένες ως “μόνον Όγκος” δεν λαμβάνονται υπόψη. Τα Σύνολα υπολογίζονται ανά όροφο.
Εμβαδόν Κατασκευής
Το Μικτό Εμβαδόν Ορόφου μείον το Καθαρό Εμβαδόν Ορόφου.
Καθαρός Όγκος
Όγκος των Χώρων, υπολογισμένων ανά όροφο.
Μικτός Όγκος
Όγκος των Μορφών που είναι ταξινομημένες για DIN.
Όγκος Κατασκευής
Μικτός Όγκος μείον Καθαρός Όγκος.
Εμβαδόν Διαμερίσματος
Το Archicad σας επιτρέπει να παράγετε εμβαδομετρήσεις, βάσει της περιοχής διαβίωσης και όχι ανά όροφο. Εδώ, οι αφαιρέσεις λόγω περικοπών από Στέγη κ.λπ. λαμβάνονται υπόψη. Ισούται με το Υπολογισμένο εμβαδόν, όπως εμφανίζεται στις Ρυθμίσεις Χώρου.
Πού θα Βρείτε τις Λίστες

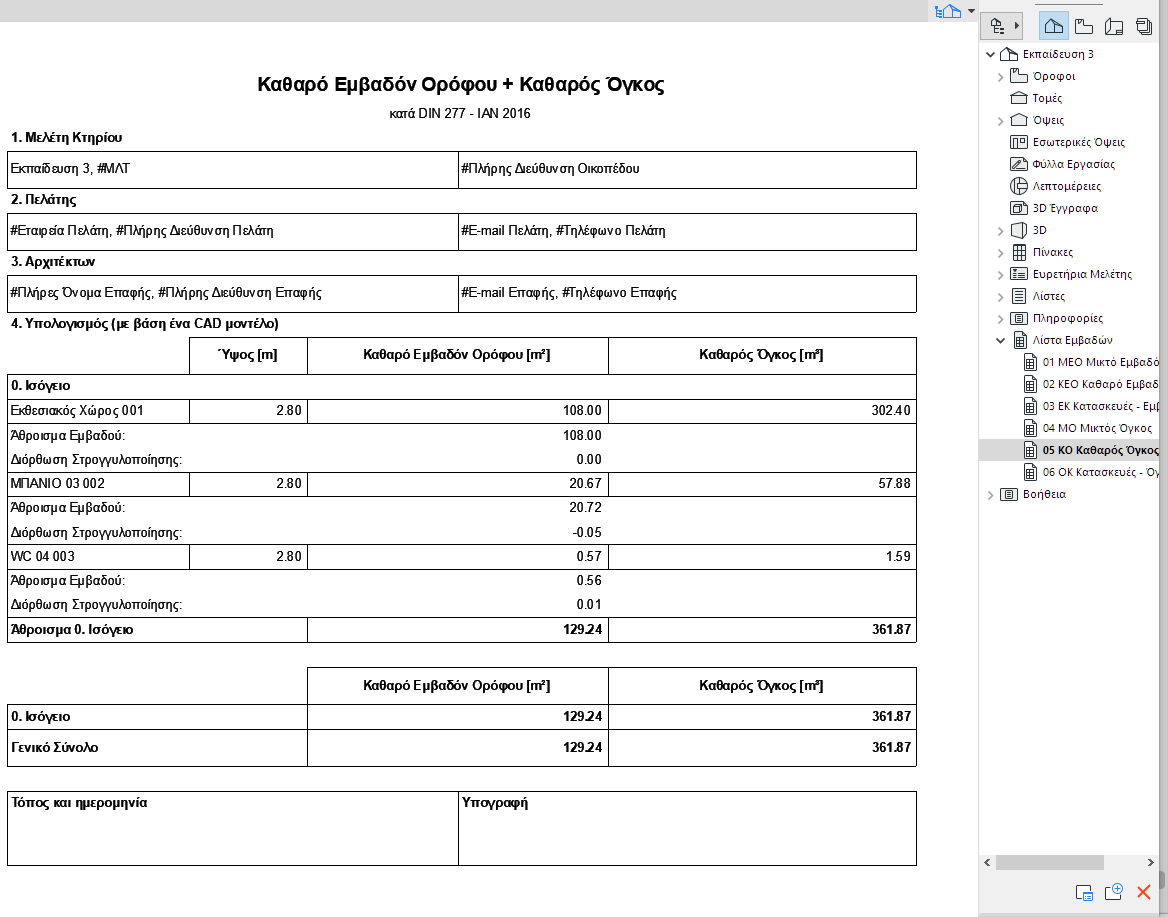

Μπορείτε να βρείτε τις παραγόμενες λίστες
•κάτω από το στοιχείο Λίστα Εμβαδών, στον Πλοηγό
•ή στο Έγγραφο > Πρόσθετα Καταγραφής > Λίστα Εμβαδών..., από τις Ρυθμίσεις Λίστας Εμβαδών
Κάντε κλικ σε μία λίστα για να την επιλέξετε.

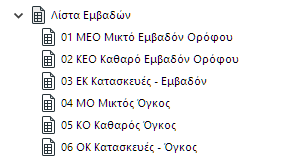

Οι ακόλουθες προκαθορισμένες Λίστες είναι διαθέσιμες στο Υπόδειγμα Archicad 22, αλλά μπορείτε να δημιουργήσετε οποιαδήποτε ειδική λίστα, οποτεδήποτε.
Δημιουργία Νέας Λίστας Εμβαδών
Στον Πλοηγό, κάντε δεξί-κλικ στο στοιχείο Λίστας Εμβαδών για να προσπελάσετε το θεματικό μενού και την εντολή Νέα Λίστα Εμβαδών.

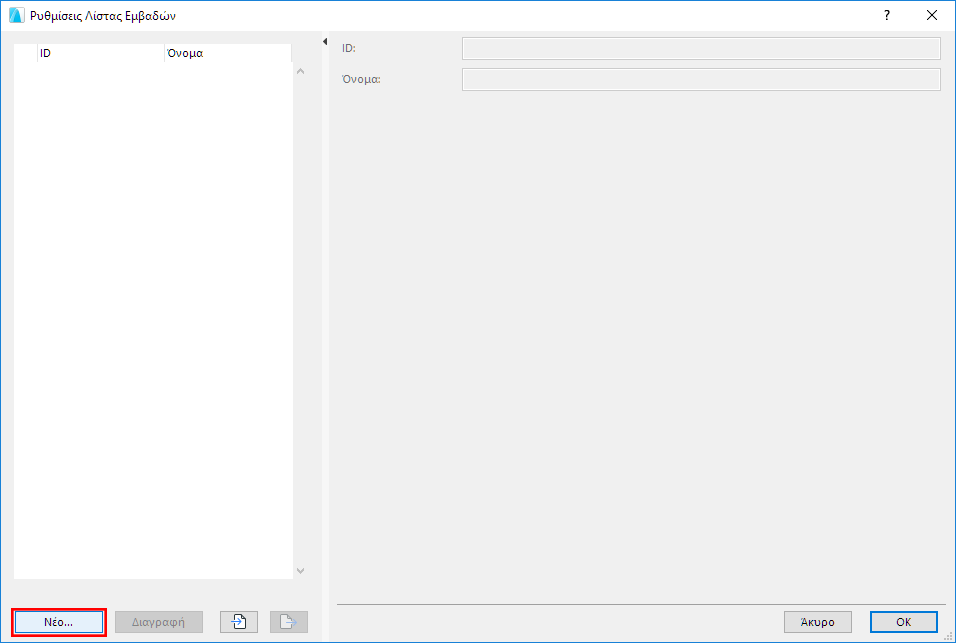

Ένας άλλος τρόπος: στις Ρυθμίσεις Λίστας Εμβαδών, πατήστε Νέο..., κάτω αριστερά.

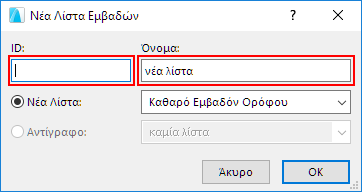

Εισάγετε ένα όνομα και ένα ID για τη νέα Λίστα.

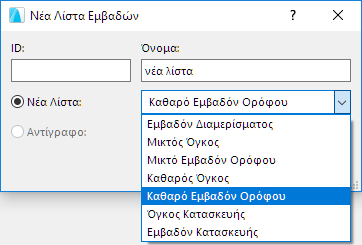

Από το πτυσσόμενο μενού, διαλέξτε τον τύπο Λίστας.

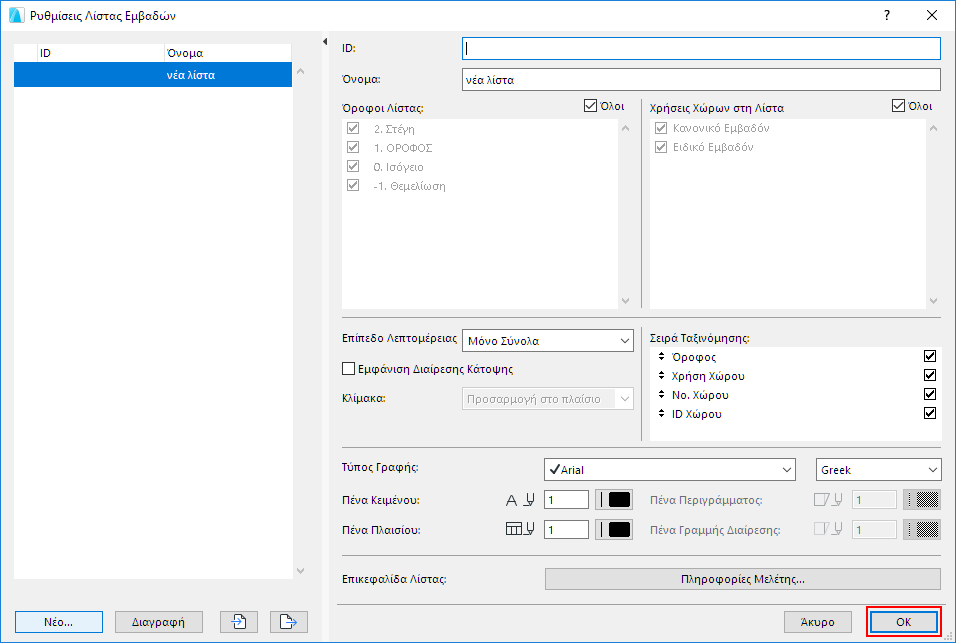

Στον διάλογο Ρυθμίσεις Λίστας Εμβαδών, ρυθμίστε τις επιλογές, κατά περίπτωση. Κάντε κλικ στο OK.
Η νέα Λίστα είναι τώρα διαθέσιμη στον Πλοηγό.
Επεξεργασία Λίστας Εμβαδών

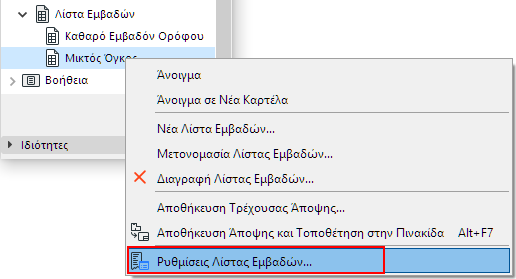

Για να επεξεργαστείτε τις ρυθμίσεις μίας Λίστας, επιλέξτε την στον Πλοηγό και κάντε δεξί-κλικ για να προσπελάσετε τις Ρυθμίσεις Λίστας Εμβαδών.

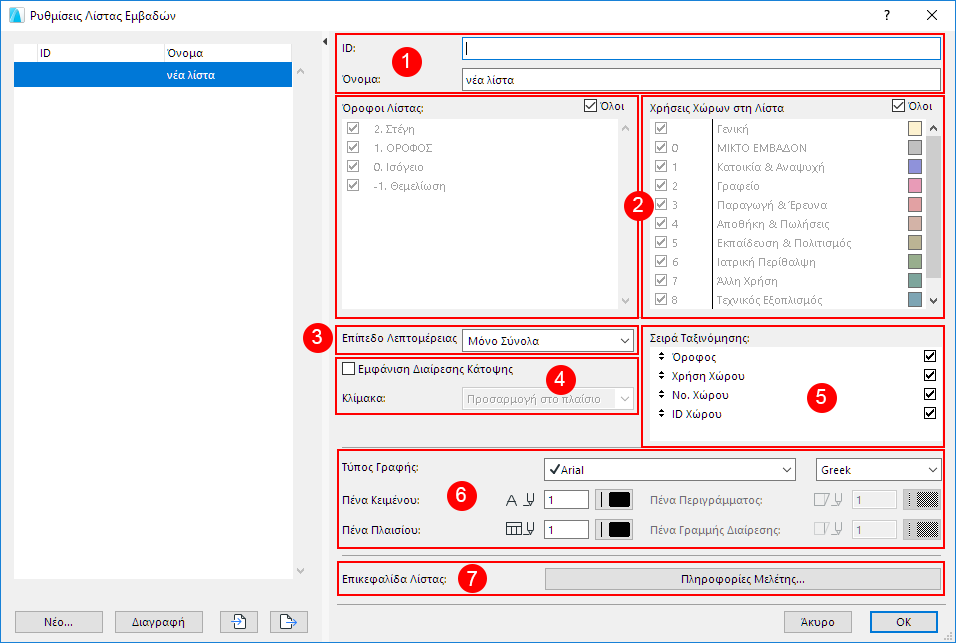

Στον διάλογο που εμφανίζεται, οι Ρυθμίσεις διαιρούνται σε δύο ομάδες:
1.Εδώ, εισάγετε τα ID και Όνομα της λίστας.

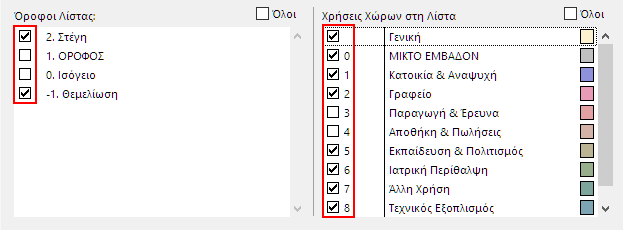

2.Εδώ, αποφασίστε ποιοι Όροφοι και ποιες Χρήσεις Χώρων πρέπει να λαμβάνονται υπόψη στους υπολογισμούς. Για να περιορίσετε τους υπολογισμούς σε ορισμένους ορόφους/χρήσεις, αφαιρέστε πρώτα το τσεκάρισμα από το κουτάκι τσεκαρίσματος Όλοι.
Τώρα μπορείτε να τσεκάρετε συγκεκριμένους Ορόφους και Χρήσεις Χώρων.
3.Στην ενότητα Επίπεδο Λεπτομέρειας του διαλόγου, ορίστε τον τρόπο που θέλετε να εμφανίζονται τα αποτελέσματα των υπολογισμών:
–Μόνο τα Σύνολα
–Εμφάνιση Υπολογισμού
–ή Χωρίς Λεπτομέρειες (μόνο το τελικό αποτέλεσμα)

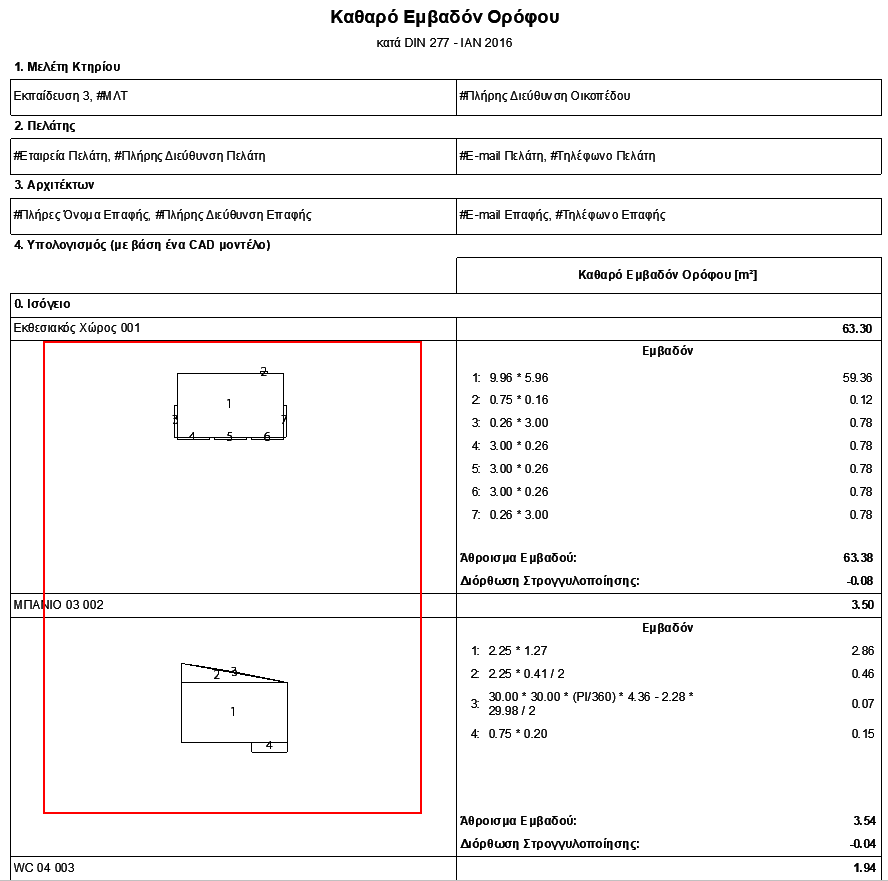

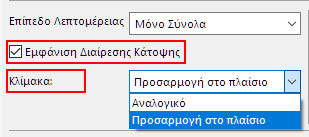

4.Εμφάνιση Διαίρεσης Κάτοψης: Τσεκάρετέ το για να δημιουργήσετε 2D απεικονίσεις των Χώρων/Μορφών που χρησιμοποιούνται για τους υπολογισμούς της λίστας.
Διαλέξτε τρόπο κλιμάκωσης (Κλίμακα) των απεικονίσεων του αποτελέσματος: είτε Προσαρμογή στο πλαίσιο, είτε Αναλογικό, για να καταστεί ευκολότερη η κατανόηση της λίστας εμβαδών.

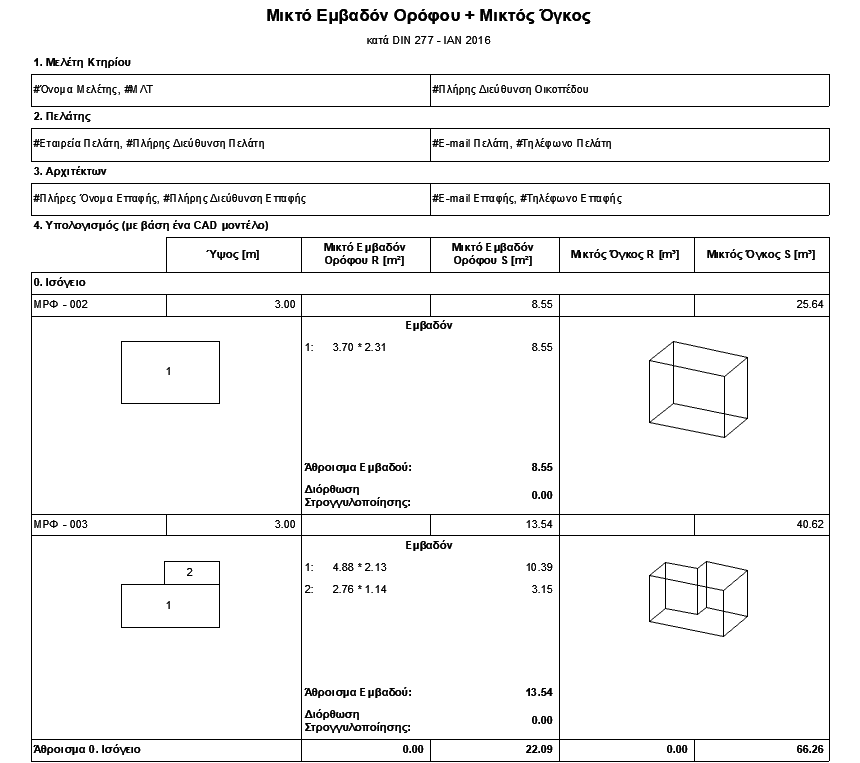

Οι Μορφές μπορούν επίσης να εμφανίζονται στο 3D: τσεκάρετε το Εμφάνιση 3D Εικόνας.
5.Για ορισμένους τύπους Λίστας, μπορείτε να καθορίσετε τη σειρά ταξινόμησης. Τσεκάρετε τα στοιχεία των οποίων τη σειρά ταξινόμησης πρέπει να λάβετε υπόψη (όλα τα στοιχεία θα εμφανίζονται σε κάθε περίπτωση). Για να αλλάξετε τη σειρά, κάντε κλικ σε ένα στοιχείο και σύρετέ το προς τα πάνω ή προς τα κάτω σε μία νέα θέση.
6.Χρησιμοποιήστε τις ρυθμίσεις που ελέγχουν το κείμενο και το πλαίσιο, στο κάτω μέρος του διαλόγου, για να προσαρμόσετε την εμφάνιση της λίστας (γραφή και πένες).

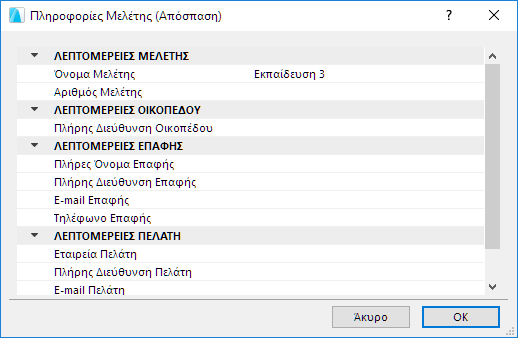

7.Ορισμένες Πληροφορίες Μελέτης μπορούν να συμπεριληφθούν στην Επικεφαλίδα Λίστας. Πατήστε Πληροφορίες Μελέτης... για να ανοίξετε αυτόν τον διάλογο, όπου μπορείτε να εισάγετε ή να επεξεργαστείτε αυτά τα δεδομένα.
Μετονομασία, Διαγραφή ή Εξαγωγή Λίστας Εμβαδών
Οι Λίστες Εμβαδών μπορούν να μετονομαστούν, να διαγραφούν και να εισαχθούν/εξαχθούν.

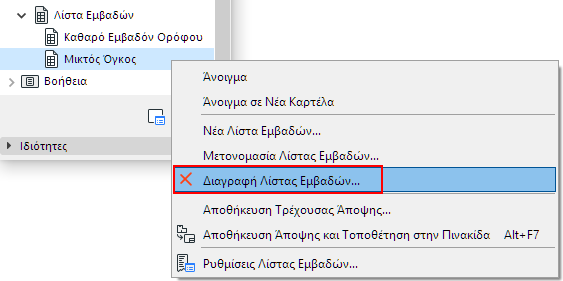

Μερικές από αυτές τις εντολές είναι διαθέσιμες από το θεματικό μενού του στοιχείου στον Πλοηγό.

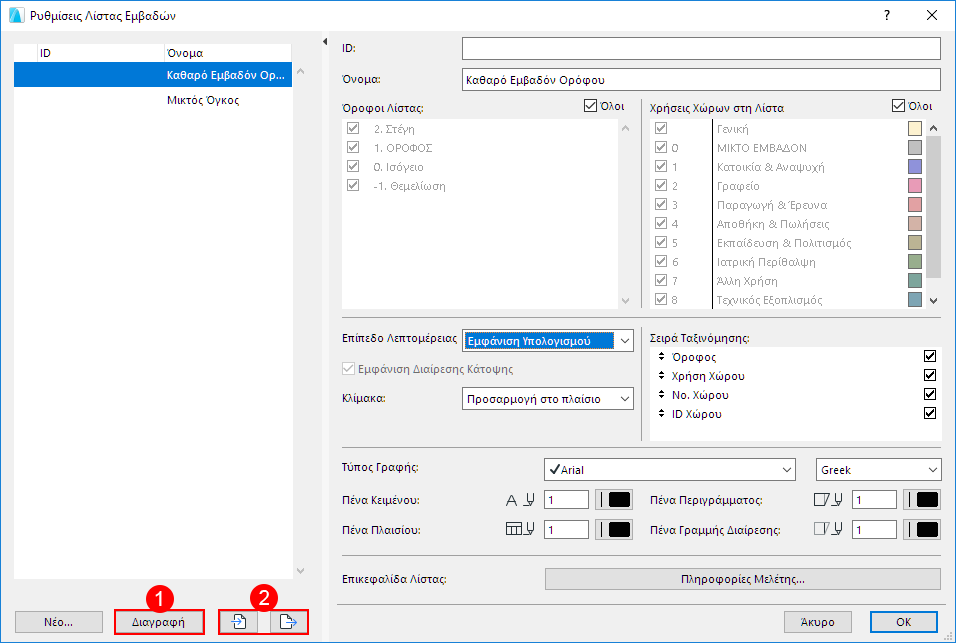

Στις Ρυθμίσεις Λίστας Εμβαδών, διατίθενται εντολές για Διαγραφή λιστών (1) και για Εισαγωγή ή Εξαγωγή λιστών (2) σε διάταξη XML.

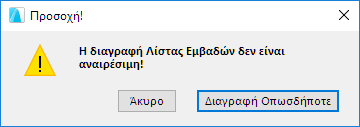

Σημείωση: Η διαγραφή μίας λίστας δεν είναι αναιρέσιμη.
