MEP Designer (Épületgépészeti Tervező)

A MEP Designer átfogó épületgépészeti munkafolyamatot vezet be az Archicadbe. Segítségével hatékonyabban tervezhetők, koordinálhatók és alakíthatók közösen az épületgépészeti tervek – mind az építészek, mind az épületgépészeti tervezők szempontjából.

Az Archicad 28-ba integrált alkalmazás segítségével az építészek és az épületgépészeti tervezők könnyedén működhetnek együtt a Csapatmunka terveken ugyanazon felület használatával. A MEP Designer használata egyszerűen elsajátítható; a speciális eszközök és tárgyak automatizálják és egyszerűbbé teszik az épületgépészeti tervezést és módosításokat.

Lásd MEP Designer (Épületgépészeti Tervező).

Szabványos épületgépészeti modell létrehozása a Vonalvezetési specifikációk segítségével

Az épületgépészeti modell elemeinél alkalmazott méreteknek kompatibiliseknek kell lenniük a piacon kapható termékekkel. A kibővített Vonalvezetési specifikációk segítségével megfelelő méretű épületgépészeti elemeket helyezhet el a tervben.

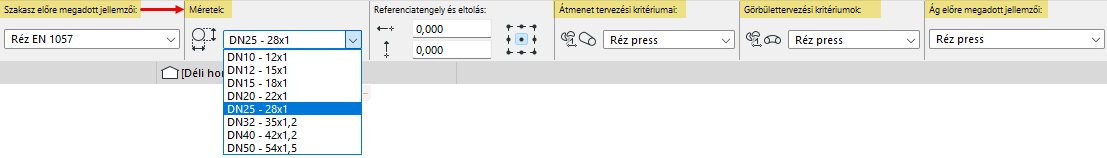

A csatornák és csövek méretadataihoz előre meghatározott hivatkozáskészlet áll rendelkezésre, de saját készlet is létrehozható. Ezt követően összeállíthatók a szakaszok, könyökök és ágak mérettáblái, amelyek a szükséges épületgépészeti elemeknek megfelelő méreteket tartalmaznak. Az előre beállított értékek mostantól az épületgépészeti elemek minden szintjén könnyedén elérhetők.

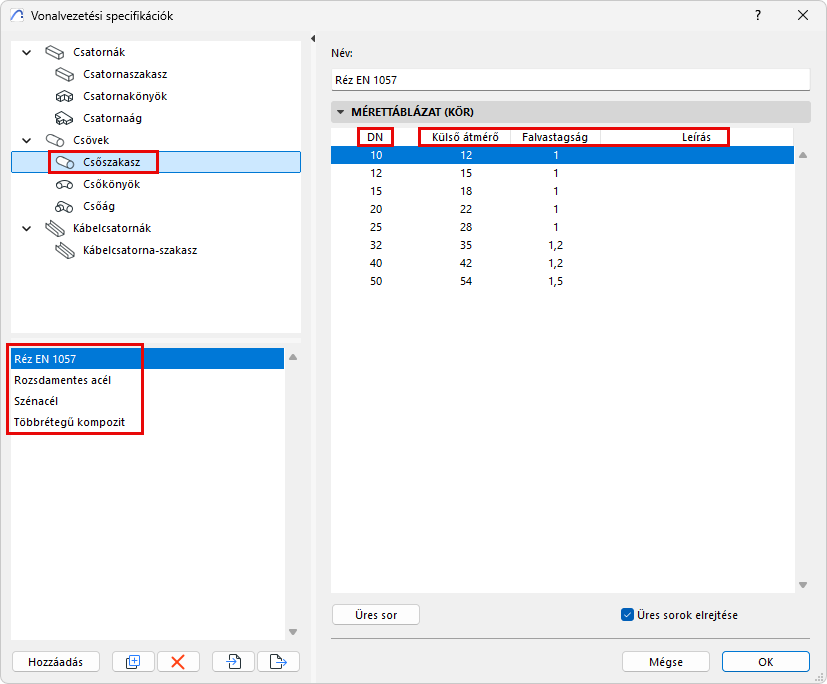

Az Archicad 28-ban elérhető (a Vonalvezetési beállítások helyébe lépő) vonalvezetési specifikációk a következőket tartalmazzák

•A szakaszok részletesebb meghatározása (DN átmérő, belső átmérő, leírás)

•Beállítási lehetőségek előre meghatározott kanyarokhoz és elágazásokhoz (T-idomok)

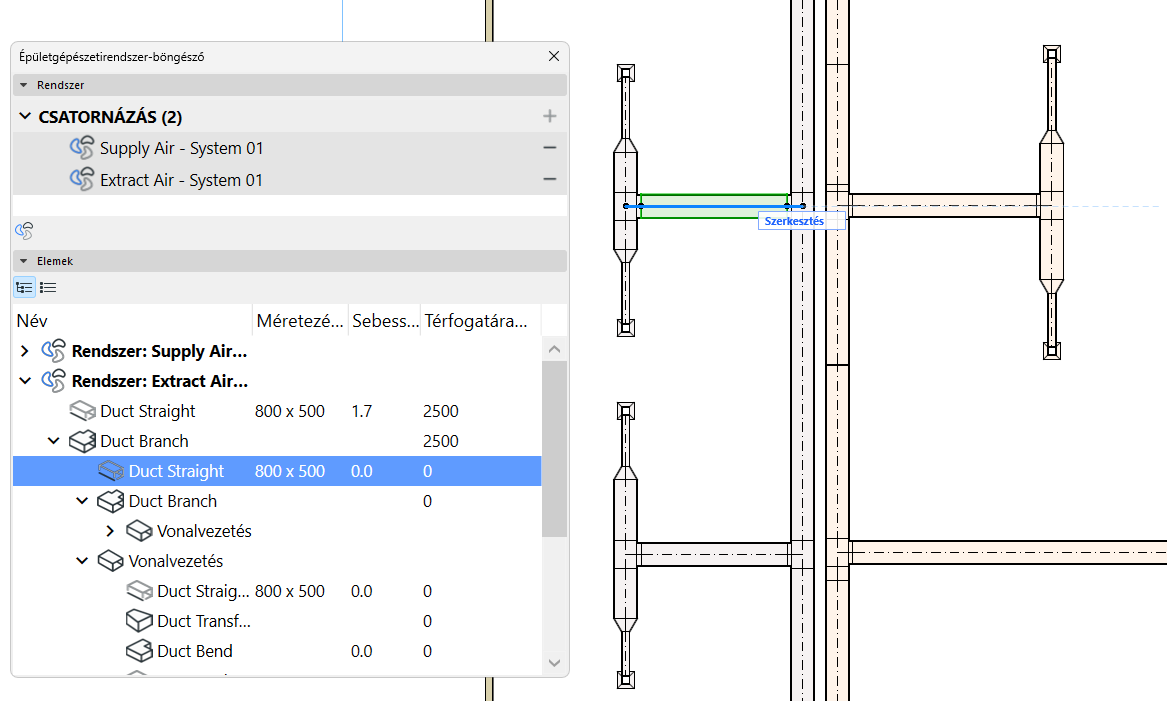

Épületgépészetirendszer-böngésző

Végezze el az előre megtervezett szellőzőrendszerekkel kapcsolatos számításokat és átméretezéseket a tervezés korai szakaszában. Figyelje a sebességértékeket, így támogatva a zajkibocsátás kezelését és az energiaköltségek alacsonyan tartását.

•A megadott méretek alapján az Épületgépészetirendszer-böngésző kiszámítja a légtömegáramot és a légsebességet a rendszer minden nyomvonalán

•A működésre vonatkozó számításokat a rendszer automatikusan frissülő párbeszédablaka végzi, és itt láthatók a releváns számítási adatok táblázatos formában

•Áttekinthető hierarchikus fastruktúra, valamint rendezhető tagolatlan lista nézet

Továbbfejlesztett csatlakozások a megbízható modellek készítése érdekében

•A légtömegáram kiszámításához megfelelő csatlakozásokra van szükség a nyomvonalak és az egyéb összetevők között. A tervben található épületgépészeti csatlakozási hibák megjelöléséhez kapcsolja be a „Nyitott épületgépészeti kapcsolatok” opciót (Nézet > Megjelenítési lehetőségek a képernyőn). Így a hibák könnyen megtalálhatók és javíthatók.

•Ha a nyomvonal egy elemét önálló épületgépészeti tárgyhoz kapcsolja: a nyomvonal eleme automatikusan örökli az objektum épületgépészeti rendszerét és a csatlakozás típusát, így a felhasználónak nem kell módosítania a nyomvonal beállításait.

Egyszerű átméretezés

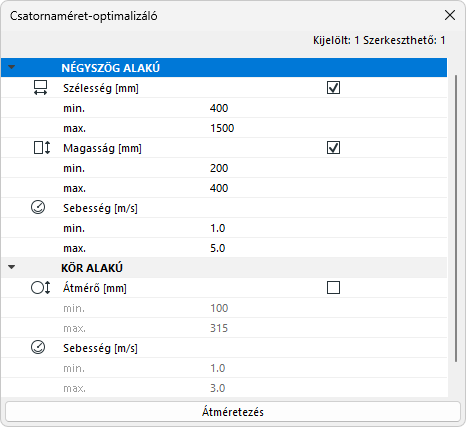

Nyomvonalak és teljes rendszerek is átméretezhetők a Csatornaoptimalizáló segítségével, a felhasználó által megadott korlátok, például méret és sebesség alapján

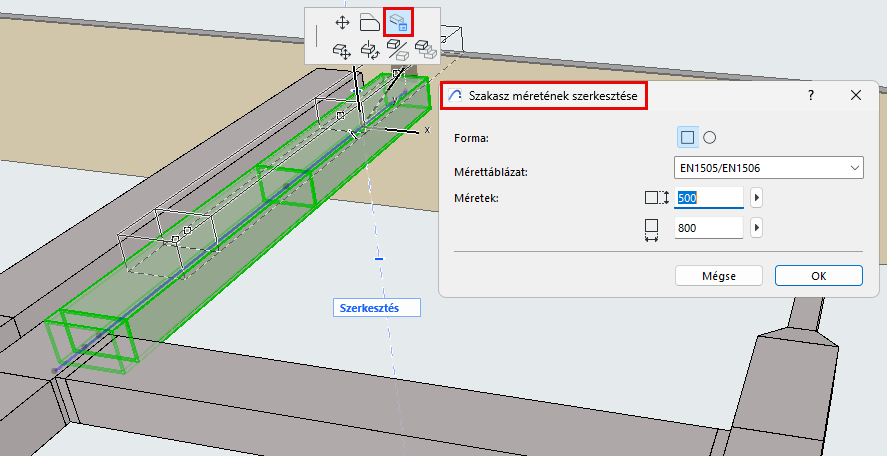

A modellben: jelöljön ki egy tetszőleges szakaszt annak méreteinek módosításához (nincs szükség szerkesztő módba lépni)

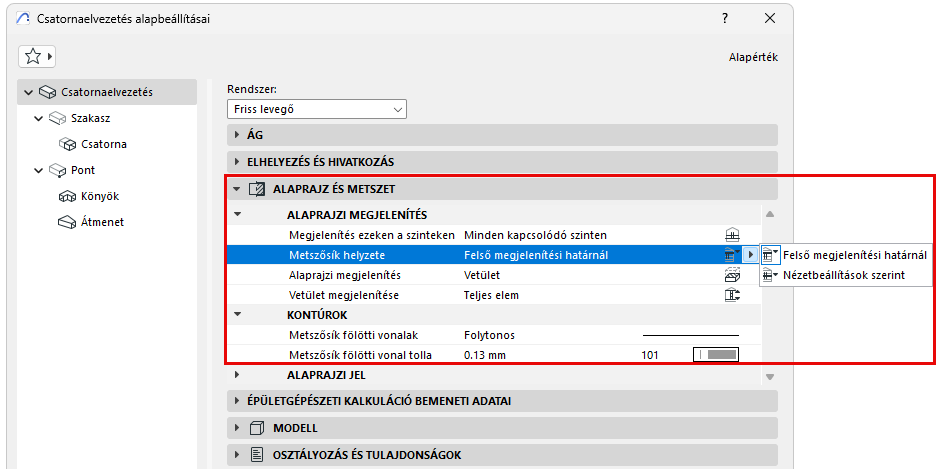

Továbbfejlesztett alaprajzi megjelenítés

Az épületgépészeti nyomvonal elemeinek logikus megjelenítése és dokumentálása szintek szerint – az új megjelenítési beállításoknak köszönhetően:

Modellezés Metszet nézetben

Pontosabb és intuitívabb modellezés: az épületgépészeti rendszerek létrehozása és szerkesztése Metszet és Homlokzat nézetben is lehetséges.

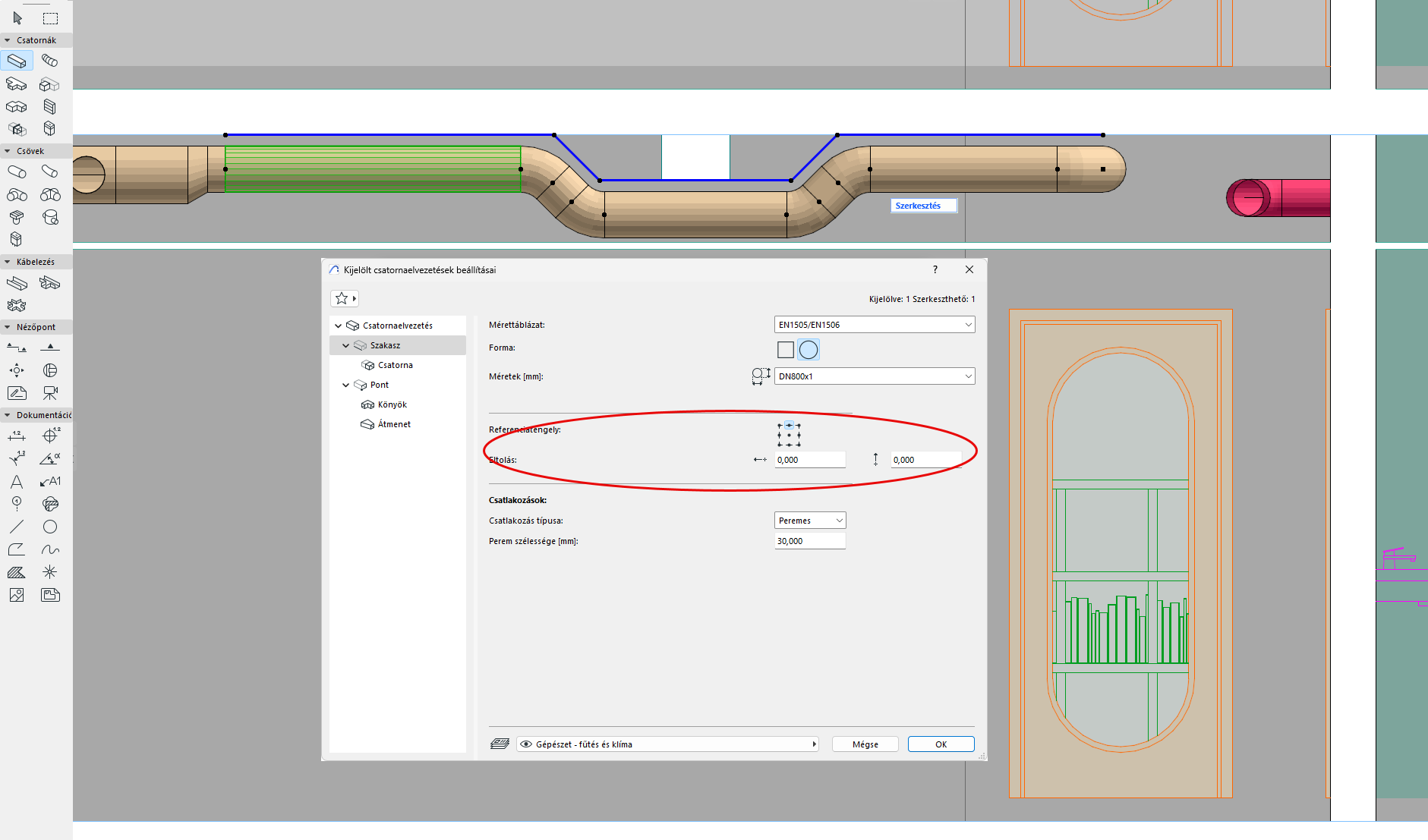

Nyomvonalak rugalmas modellezése: pontos igazítás/eltolás beállítása

Az épületgépészeti nyomvonalak pontos geometriával történő elhelyezése a nyomvonal szakaszaira vonatkozó, testre szabható igazítási és eltolási beállításokkal.

Ha például egy csatornát közelebb szeretne helyezni a födémhez, igazítsa a nyomvonal referenciavonalát az alsó ponthoz. Vagy adjon meg eltolást úgy, hogy a nyomvonal adott távolságra legyen a faltól vagy a plafontól.

•Értékek megadása a nyomvonal elhelyezése előtt vagy után

•Igazítás vagy eltolás testre szabása bármely szakaszra vonatkozóan Szerkesztés módban

Új épületgépészeti tárgyak és eszközök

Az épületgépészeti eszköztár újabb bővítése

•Sokrétű tárgyak

•Továbbfejlesztett radiátorok

•Csatorna- és csőtartó elemek

•Rugalmas cső eszköz

•Elágazás
