Az Archicadben három kitöltéskategória elérhető: vázlat, fedő vagy metszeti.
A kitöltéskategóriák a következőkre használhatók:
•annak megadása, hogy mely kitöltések elérhetők a Kitöltésválasztő előugró ablakokban az Archicad felhasználói felületén
•szabadkézi kitöltések választása és készítése a Kitöltés eszközzel
•Grafikus felülírási szabályok alkalmazása bizonyos kitöltéskategóriákra
•kritériumok (pl. feltételes kiválasztás vagy interaktív konszignációk)
•exportált metszeti kitöltések kezelése (DXF exportáláskor)
Kitöltés elérhetőségének beállítása kategória szerint (vázlat, fedő, metszeti)

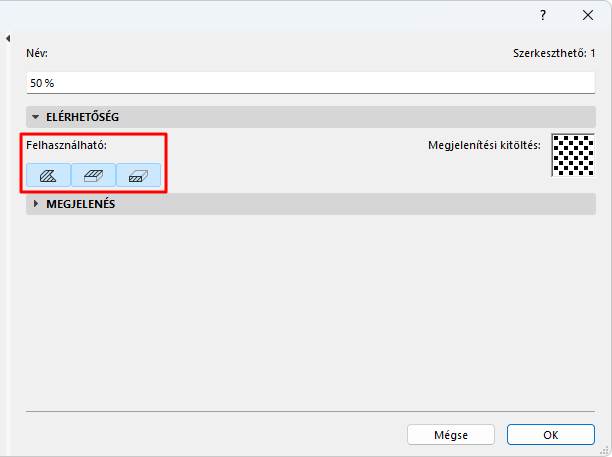

A Kitöltések párbeszédpanel Elérhetőség paneljén adható meg egy vagy több kategória az egyes kitöltésekhez.
A terv nem minden kitöltése elérhető az egyes kitöltési ablakokban. A Kitöltésválasztó előugró ablakok az Archicad felhasználói felületének különböző párbeszédablakaiban találhatók, és csak azokat a kitöltéseket tartalmazzák, amelyek az adott kontextusban értelmezhető kitöltéskategóriákhoz tartoznak.
1.Nyissa meg a Lehetőség > Elemattribútumok > Kitöltések párbeszédablakot.
2.Válassza ki a szerkesztendő kitöltés(eke)t.
3.Aktiváljon egy vagy több Használható ikont azok kitöltéskategóriájának meghatározásához: vázlat, fedő és/vagy metszeti.
Vázlatkitöltések
A vázlatkitöltések kézzel, a Kitöltés eszközzel rajzolhatók meg.
•A „Vázlat” kategóriájú kitöltéstípusok a Kitöltés eszköz párbeszédablakában elérhetők.
Fedő kitöltések
A „Fedő” kategóriájú kitöltéstípusok az alábbi helyeken találhatók:
•a fedő kitöltéshez alkalmas elemek Eszköz beállításai párbeszédablakaiban
•Fedő kitöltés Előtér panelje a Felületek párbeszédablakban
•Fedő kitöltések felülírása a Rajz felülírásoknál
Metszeti kitöltések
A „Metszeti” kategóriájú kitöltéstípusok az alábbi helyeken találhatók:
•Építőanyagok párbeszédablak
•(Metszeti kitöltéseket használó) GDL elemek Beállítások párbeszédablakai
•Metszeti kitöltések felülírása a Grafikus felülírás szabályainál
Megjegyzések:
–A metszeti kitöltésként megadott kitöltési elemek a DXF/DWG konverzió során akár saját fóliájukra is helyezhetők. Lásd Egyéni fóliák.
–A kép kitöltések nem használhatók metszeti kitöltésként.
Építőanyagon alapuló kitöltések és felületen alapuló kitöltések
Amikor szabadkézi kitöltést rajzolunk a Kitöltés eszköz segítségével, két kiegészítő kitöltéskategória segíti az építőanyagok metszeti kitöltéseinek és a felületen alapuló kitöltések megfeleltetését (fedő kitöltés, szín vagy textúra.)
Lásd 2D kitöltés rajzolása.
Lásd még:
Megjegyzés az Átlátszó kitöltésekre vonatkozóan rajzgéppel készített dokumentum esetén
