Összekötött héjszerkezetek szerkesztési lehetőségei

Az összekötött héjszerkezet két profillal rendelkezik. Az első profil egyik végét egy nagyobb pont különbözteti meg; ez jelenti a héjszerkezet alap magasságát.

Az alábbiakban néhány, profilokra vonatkozó szerkesztési lehetőség látható:

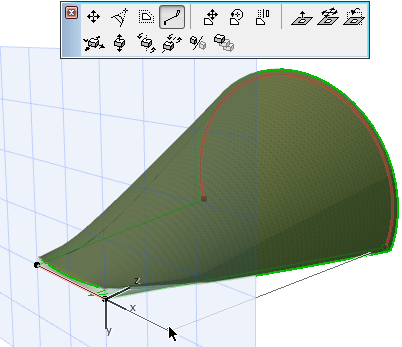

•Profil folytatása

Például meghosszabbíthatja az egyenes vonalú profilt, a héjszerkezet végének szélesítésére.

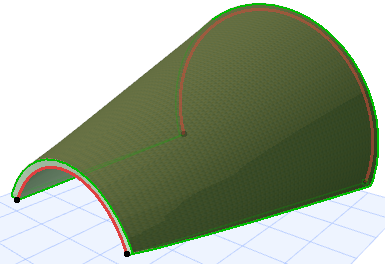

•Íves él

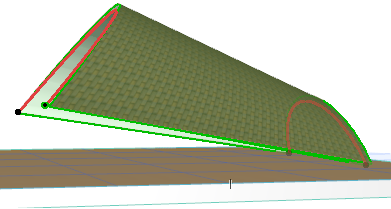

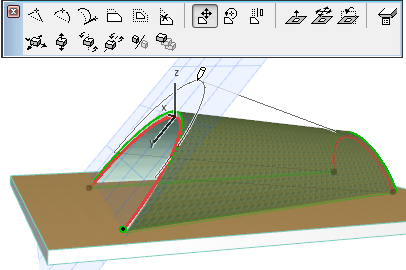

•Profil mozgatása

Ezzel a paranccsal a profilt saját síkján belül mozgathatja új helyre, vízszintes vagy függőleges irányban.

•Profil elforgatása

Ezekkel a parancsokkal a kijelölt profilt a térben forgathatja.

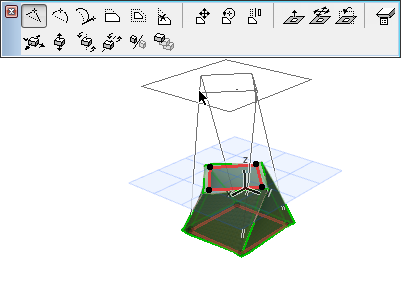

•Profil síkjának emelése

Itt a profil teljes síkját mozgathatja függőleges irányban.

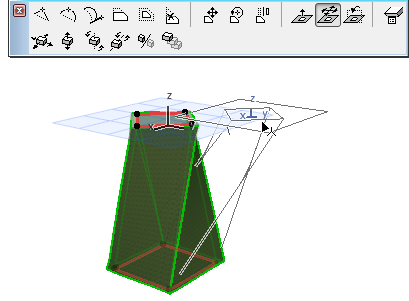

•Profil vízszintes mozgatása

Itt a profil síkját vízszintesen mozgathatja.

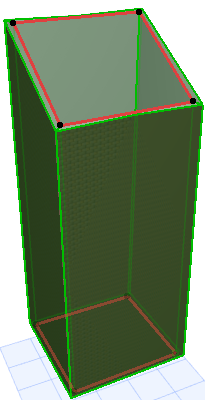

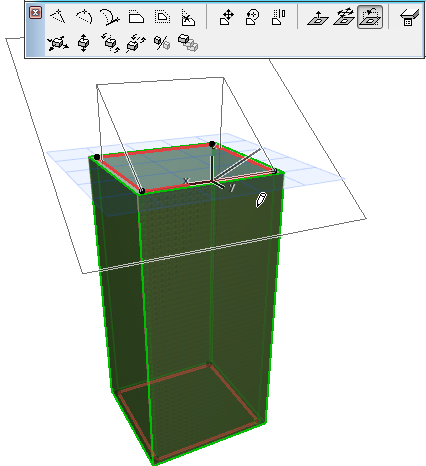

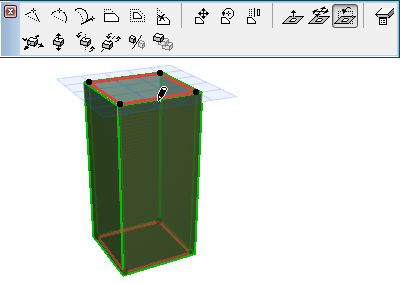

•Profilsík elfordítása

Kattintson és adja meg a fordulási pontot. Ezután mozgassa a kurzort a forgatás irányának megadásához, majd a befejezéshez kattintson.
