Húzástípusok egyenlő belépésű húzásoknál

Lépcső beállításai: Geometria és elhelyezés panel

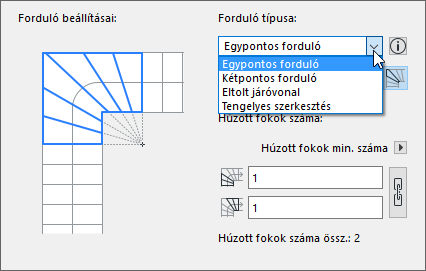

1.Válasszon az egyenlő belépésű húzások négy típusa közül az előugró ablakban: Egypontos forduló, Kétpontos forduló, Tengelyes szerkesztés és Eltolt járóvonal.

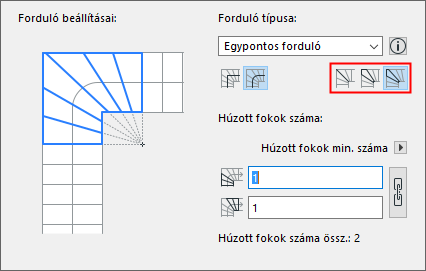

2.Kattintson egyre a három ikon közül a lépcsőlapok fordulási ponton – ahol a forduló tengelye metszi a járóvonalat – történő elosztásának beállításához:

•Fellépés: helyezzen homloklapot a fordulási pontra

•Szimmetrikus belépés: egy lépcsőlap feleződik a fordulási pontnál

•Aszimmetrikus belépés: a lépcsőlap elhelyezése nincs korlátozva

Lásd az alábbi ábrákat:

Húzott forduló típusa: másodlagos járóvonal
Fordulási pont: fellépés

Húzott forduló típusa: másodlagos járóvonal
Fordulási pont: szimmetrikus belépés

Húzott forduló típusa: másodlagos járóvonal
Fordulási pont: aszimmetrikus belépés

Húzott forduló szakaszai

A húzott forduló szakaszánál a járóvonal húzott részének középpontja jelenti a húzott forduló kezdőpontját.

•A szögfelezők merőlegesek a járóvonalra, és áthaladnak ezen a ponton.

•Az egyenlő belépések mérése ettől a ponttól kezdődik.

•A keskenyedő lépcsőlap minimális szélességeit ennek a pontnak a belső élre eső vetítésétől mérjük.
