Lépcsőszakasz lehet kar, pihenő vagy a két húzás egyike.
Lépcső rajzolásának megkezdésekor az alapértelmezett szakasztípus mindig a „Kar”. Az egyes szakaszok típusa menet közben módosítható.
Lépcső készítésekor bármelyik szakasznál választhat másik szakasztípust (pihenő, húzás, kar), amikor kattint annak lehelyezéséhez. Ezek a típusok határozzák meg az egyes szakaszok végére helyezett fordulót.
Például a pihenő típusú szakaszhoz kapcsolt karszakasz fordulója pihenő típusú lesz.
Lehelyezett lépcső esetén – a bevitelt követően – egyesével módosíthatók a fordulótípusok.
Lásd Lépcső fordulótípusának módosítása.
Szakasz típusának (kar, pihenő, húzás) meghatározása a lépcső bevitelekor
A lépcső rajzolásakor megjelenik a mozgó paletta, rajta az elérhető szakasztípusokkal: kar, pihenő és a két húzás egyike. Ez a szakasztípus menet közben, a lépcső rajzolásakor módosítható. Minden kattintás után adja meg a következő bevitt szakasz típusát.
Például:

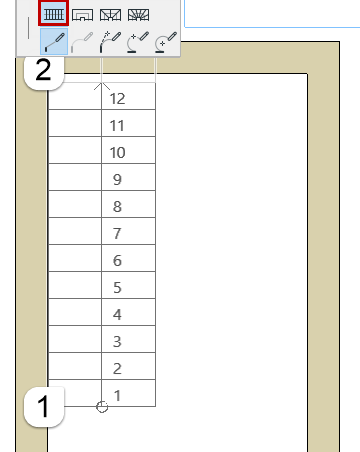

1.Az első lépcsőszakasz lehelyezéséhez kattintson: a mozgó palettán látható, hogy az aktuális szakasztípus az Ön által kívánt kar.
2.A Kar szakasz befejezéséhez kattintson.

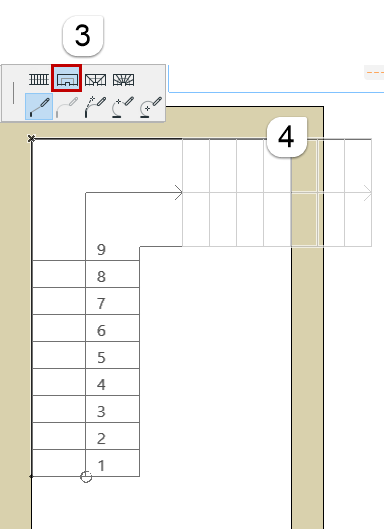

3.Miközben mozgatja a kurzort a következő szakasz rajzolásához, válassza a mozgó paletta Pihenő opcióját.
4.Kattintással fejezze be a pihenő szakaszt.

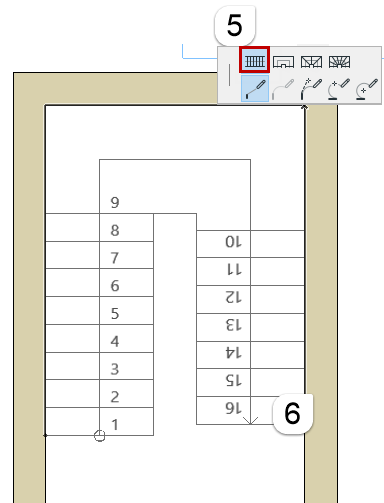

5.Miközben mozgatja a kurzort a következő és egyben utolsó szakasz rajzolásához, válassza a mozgó paletta Kar opcióját.
6.Kattintással fejezze be a lépcsőt.
Szakasz típusának módosítása a bevitel során: kar – pihenő – kar
Szakasz típusának (kar, pihenő, húzás) módosítása

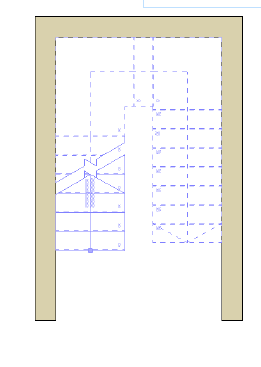

Ha a rajzolt lépcsőhöz a Lépcső beállításoknál a pihenő van beállítva alapértelmezett Fordulótípus-ként (lásd: Lépcső fordulótípusa), előfordulhat, hogy egy lépcsőszakasz két szomszédos pihenője nem kívánt homloklapot kap:

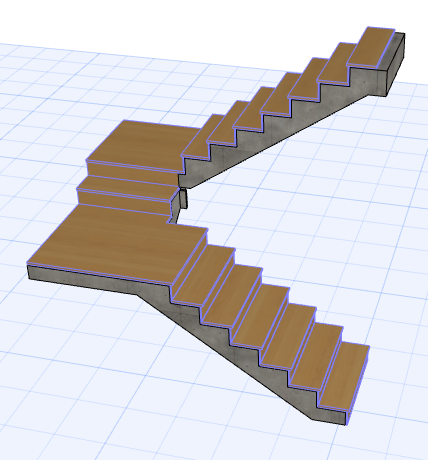

Fordulótípusok = pihenők, szakasztípus = kar
Ennek oka, hogy a két pihenőt összekötő lépcsőszakasz kar típusú, amelynél a két pihenő közé automatikusan kerül egy homloklap.
A probléma megoldásához módosítsa a lépcsőszakaszt pihenővé:
1.Válassza ki a lépcsőt az alaprajzon.

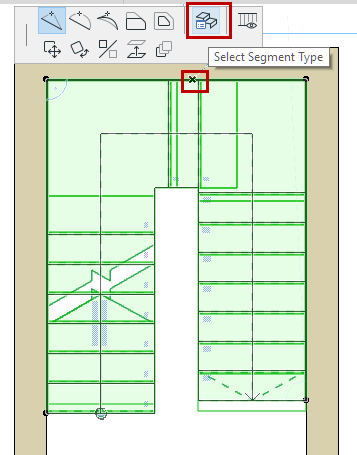

2.Kattintson a pihenőket tartalmazó szakaszra, és válassza a Válasszon szakasz típust opciót a mozgó palettán.
3.A megjelenő párbeszédpanelen állítsa a szakasztípust pihenőre.
Lépcsőszakasz típusának módosítása

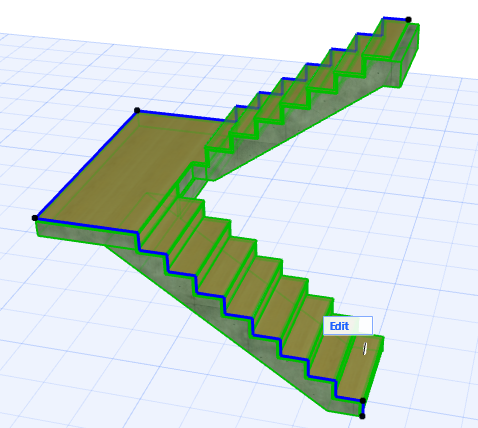

Ezzel a lépcsőszakasz pihenő típusúvá változik, és a két pihenő típusú forduló középen találkozik.
Szakasz típusa = pihenő
