Oszlop élvágásai és referenciatengelye
Élvágások

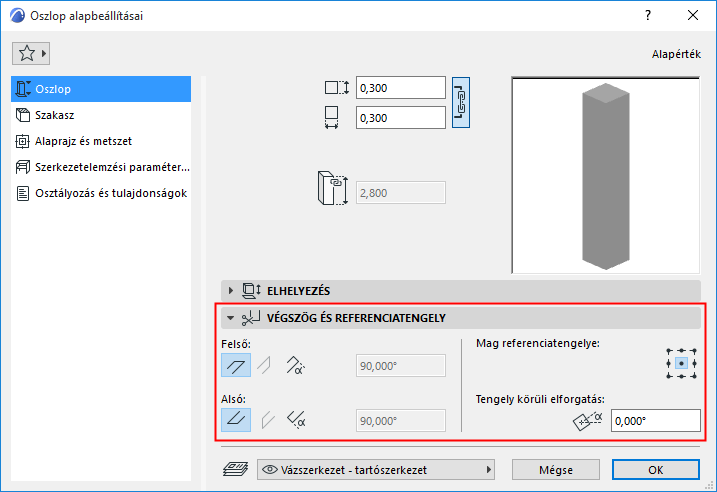

Állítsa be az oszlop felső és alsó felületének szögét: vízszintes, függőleges vagy egyedi.
Megjegyzés: A függőleges beállítás csak ferde gerenda esetén elérhető.

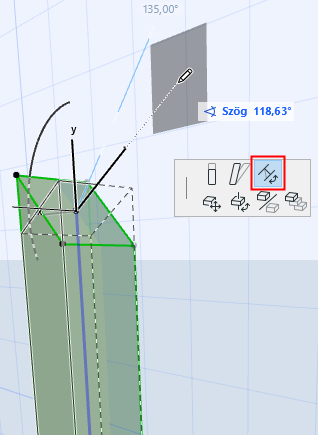

A geometria grafikusan is szerkeszthető:
–Jelöljön ki egy oszlopot 3D-ben. Kattintson a végfelületre, majd válassza Csatlakozási szög forgatása lehetőséget a mozgó palettáról.
Válasszon a kilenc pont közül egyet az oszlop referenciatengelyéhez.
A referenciatengely módosításakor a tengely helye nem változik, a program az oszlopot helyezi át a beállításnak megfelelően.
Megjegyzés: Ez a lehetőség csak akkor elérhető, ha legalább egy oszlopszakasz keresztmetszete téglalap vagy kör. Összetett profilok esetén nem elérhető.
Tengely körüli elforgatás: adja meg az oszlop tengely körüli elforgatásának szögét.
Lásd még: Gerenda és oszlopok forgatása.
