Gerenda elhelyezése előtt nyissa meg a Gerenda beállításait, és állítsa be a maggeometriát, a magasságot, az elhelyezést és az élvágásokat.
Lásd Gerenda elhelyezése panel
Gerenda elhelyezéséhez válasszon az Infótáblán elérhető geometria módszerek (beviteli módok) közül.
Egyes gerenda
1.Válassza az Egyes Gerenda geometria módszert az Infótáblán.
Megjegyzés: Ferde gerenda rajzolásakor csak az Egyes gerenda módszer használható.
2.Kattintson kétszer a gerenda két végének elhelyezéséhez.

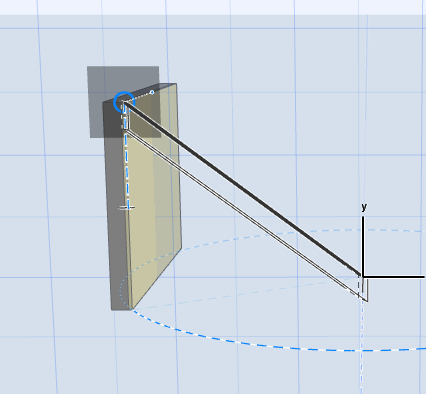

3.A 3D ablakban:
–Illessze a végpontokat meglévő elemekre
–Nyomja le a Shift billentyűt a szerkesztősíkra történő bevitelhez.
Megjegyzés: Ha a gerendának van (a beállításoknál vagy az Infótáblán) beállított dőlésszöge, a korlátozástól függetlenül a dőlésszög érvényesül.
Ferde gerenda esetén lásd: Ferde Gerenda létrehozása.
1.Válassza a Láncolt Gerenda geometria módszert az Infótáblán.
2.Kattintson egymás után többször a gerendalánc szakaszainak elhelyezéséhez.
Ez a beviteli mód megegyezik a fallánc létrehozásának módjával.
Lásd Fallánc létrehozása.
A 3D ablakban:
–Illessze a végpontokat meglévő elemekre
–Nyomja le a Shift billentyűt a szerkesztősíkra történő bevitelhez.
Téglalap alakú/elforgatott téglalap alakú gerenda
Válassza ki valamelyik eljárást a Téglalap alakú gerendához tartozó ikon előugró listájáról:
•Hagyományos téglalap alakú gerenda esetén kattintson kétszer a két szemközti sarok meghatározásához.
•Elforgatott téglalap esetén kattintson kétszer a téglalap egyik oldalának meghatározásához az elforgatási vektorral együtt, majd húzza el a kurzorral, és kattintson ismét a befejezéshez.

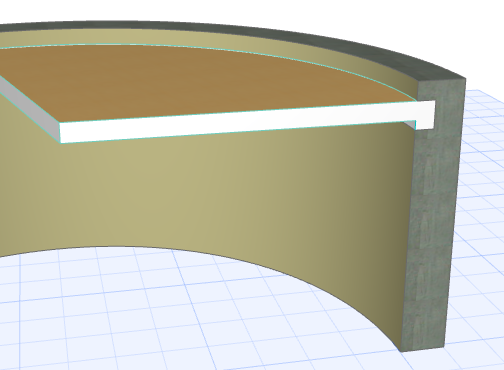

Egy vízszintesen íves gerenda létrehozásához az alábbi lehetőségek bármelyikét használhatja:
Íves gerenda megadása az Infótáblán
Válasszon a három íves beviteli módok közül. Ezek az eljárások megegyeznek az íves fal létrehozásakor alkalmazott eljárásokkal.
Lásd Görbe fal készítése.
Egyéb módok a vízszintes íves gerendák létrehozásához
•Íves gerendaszakaszok létrehozása gerendalánc részeként.
•Jelöljön ki egy egyenes gerendát az alaprajzon, majd a mozgó paletta parancsaival hajlítsa meg, vagy módosítsa az érintő segítségével.
•Varázspálca: Rajzolja meg az íves rajzelemek körvonalát a Varázspálca eszközzel.
