A szögméretezések jelzik a szögértékeket
•két vonal vagy egyenes él által bezárt szög esetén
•vagy íves elem szöge esetén
Megjegyzés: A szögméretezések nem elérhetők a 3D dokumentum ablakban.
Szögméretezés szerkesztési módok

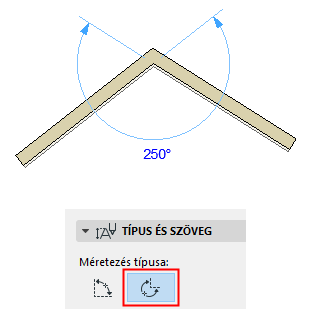

Szögméretezésnél két szerkesztési módszer használható (válasszon egyet az Infótáblán vagy a Szögméretezési beállítások menüpontban):
•Belső méretezés (elsődleges) szerkesztési mód:
•Külső méretezés (másodlagos) szerkesztési mód:
Szögméretezés elhelyezése két él közé
Két él által bezárt szög méretezéséhez:

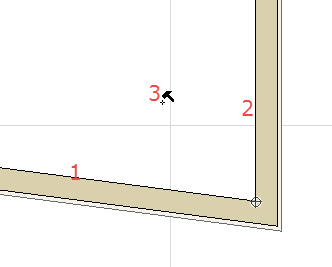

1.Kattintson egy élre vagy vonalra.
2.Kattintson egy másik élre vagy vonalra.

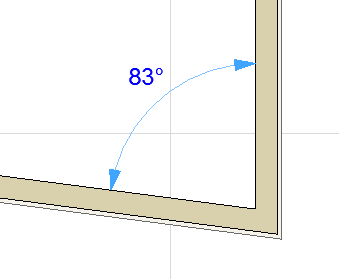

3.A szög méretezését egy harmadik kattintással helyezheti le.
Két vektor meghatározása úgy is lehetséges, ha tetszőleges négy pontra kattint az ablakban vagy egy szerkesztővonalon. Kattintson újra a két vektor által bezárt szög méretének elhelyezéséhez. Ebben az esetben nem asszociatív szögméretezés jön létre.
Szögméretezés elhelyezése íves elemen
1.Válassza ki a Szögméretezés eszközt az Eszköztárban.

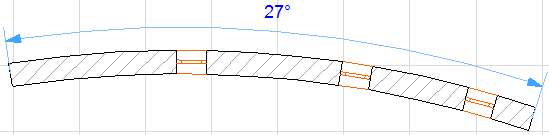

2.Kattintson az íves elemre. Az Archicad automatikusan megjelöli az ív két végpontját.
3.Kattintson a kalapács kurzorral a méretlánc lehelyezéséhez.
Szögméretezés beállítások
A párbeszédablakban lévő legtöbb beállítás megegyezik az itt található beállításokkal: Méretezés eszköz beállítások.

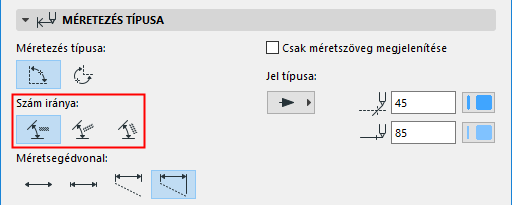

Szám iránya
Adja meg a méretet jelző számok helyzetét: vízszintes, merőleges vagy párhuzamos.
