Jelmagyarázat tartalma és formátuma
A jelmagyarázat tárgy típusú elem, amely az Archicad könyvtárban található.
A Jelmagyarázat-beállítások panel négy oldalán adhatók meg a tartalom és a formátum tetszés szerinti beállításai.
Jelmagyarázat tartalmának szűrése
Jelölje ki a megjeleníteni kívánt jelkulcsmezőket
Jelölje ki a megjeleníteni kívánt mappamezőket
Keretek és elválasztók megjelenítése
Táblázat sorainak tördelése a fekvő megjelenítéshez
Jelmagyarázat tartalmának szűrése

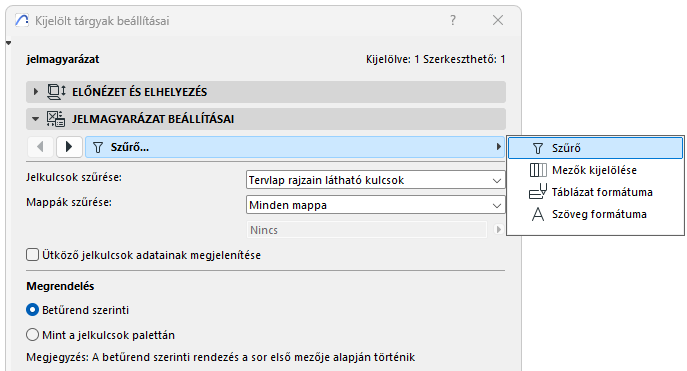

A Szűrés oldalon:
•Adja meg, mely jelkulcsokat kívánja megjeleníteni: összes jelkulcs vagy csak a rajzokon látható jelkulcsok
•Adja meg, mely mappák tartalma jelenjen meg (vagy válassza az Összes mappa lehetőséget)
Adatok megjelenítése az ütköző jelkulcsokról
Ha a Jelmagyarázat tartalma egymásnak ellentmondó adatokat tartalmazó jelkulcsokat foglal magában (ez előfordulhat a kapcsolt elemeknél): Jelölje be ezt a négyzetet az ellentmondó adatokról szóló információk megjelenítéséhez. Ellenkező esetben a jelmagyarázatban csak a kulcs lesz látható mindenfajta információ nélkül.
Lásd még: Kapcsolt modulok jelkulcsai.
A Sorok rendje
Alapértelmezés szerint a Jelkulcs adatok a Jelmagyarázatban a Jelkulcsok palettán látható sorrendben jelennek meg
A Mezők kiválasztása oldalon:

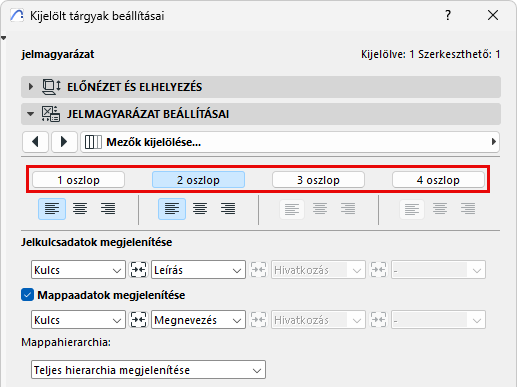

•Kattintson a jelmagyarázatban szereplő oszlopok számának megadásához (pl. „2 oszlop”)

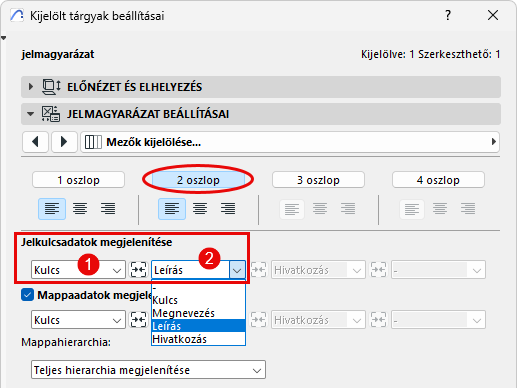

Jelölje ki a megjeleníteni kívánt jelkulcsmezőket
A Mezők kiválasztása oldalon:
A felugró ablakokban beállítható, hogy a jelkulcs mely adatai jelenjenek meg a jelmagyarázat egyes oszlopaiban. (Ha például a „2 oszlop” lehetőséget választotta, akkor itt két jelkulcsadatot választhat. Például: Kulcs az első oszlophoz, Leírás a második oszlophoz.)

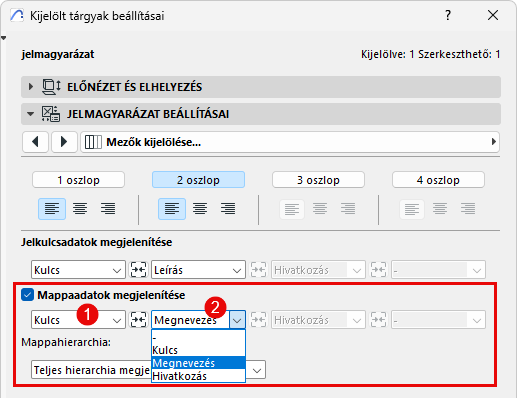

Jelölje ki a megjeleníteni kívánt mappamezőket
A Mezők kiválasztása oldalon:
Szükség szerint jelölje be a Mappa adatainak megjelenítése lehetőséget.
Ezután a felugró ablakokban beállítható, hogy a mappa mely adatai jelenjenek meg a jelmagyarázat egyes oszlopaiban. Például: mappa kulcsa az első oszlophoz, mappa megnevezése a második oszlophoz.

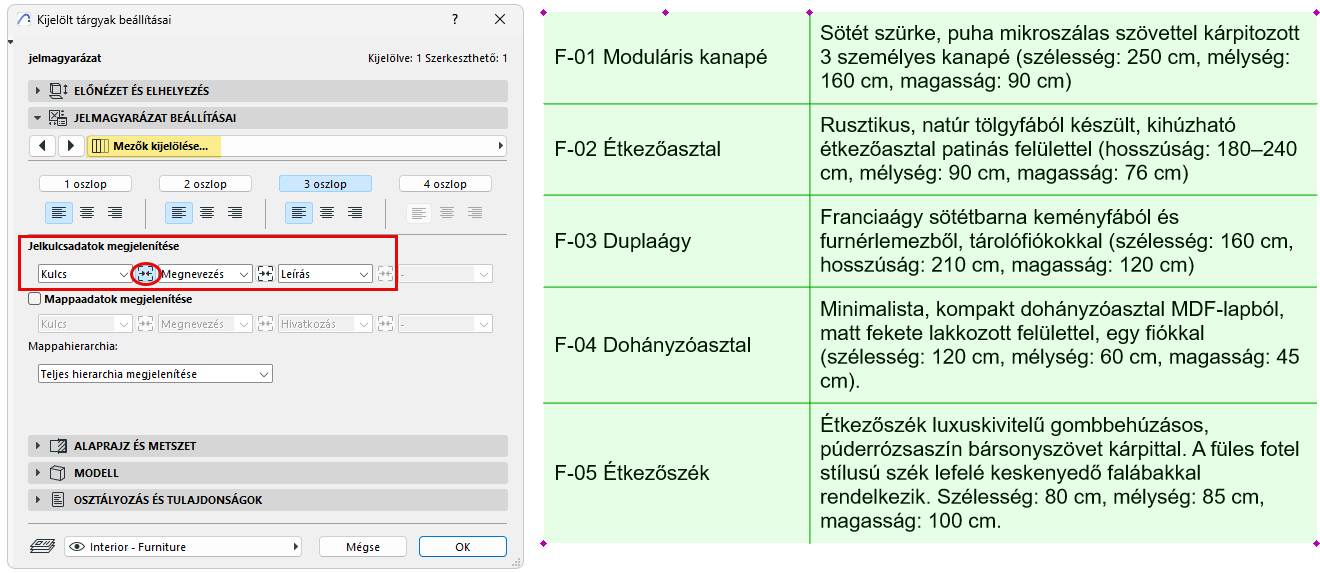

A szomszédos mezők adatai és formázása összevonható.

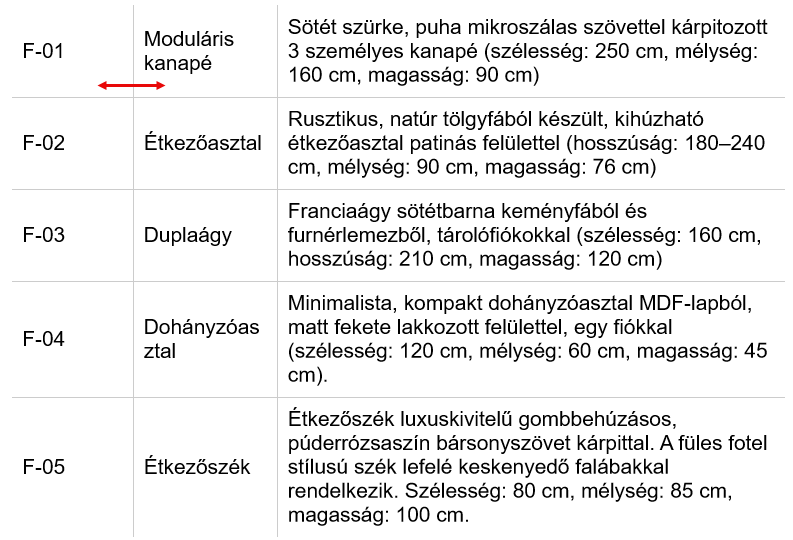

A példában érdemes összevonni a jelkulcsok első két mezőjét (Kulcs és Megnevezés):
Kattintson a két mező közötti Összevonás gombra a Mezők kiválasztása lapon.
Megjegyzés: Az összevont mező az első oszlophoz beállított igazítást használja. Például: az összevont Kulcs + Megnevezés mező az 1. oszlophoz megadott igazítást használja (a példában: balra).

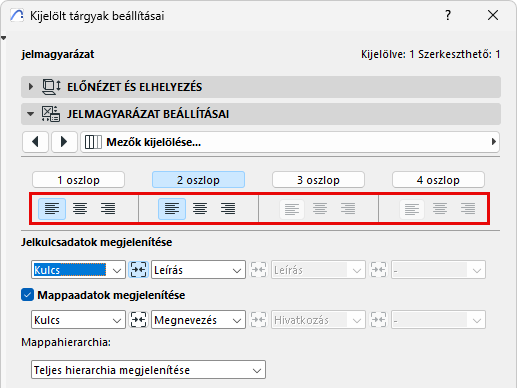

Állítsa be a kívánt szövegillesztést a jelmagyarázat egyes oszlopaihoz (balra, középre, jobbra).
A teljes oszlopra ugyanaz az igazítási beállítás vonatkozik.

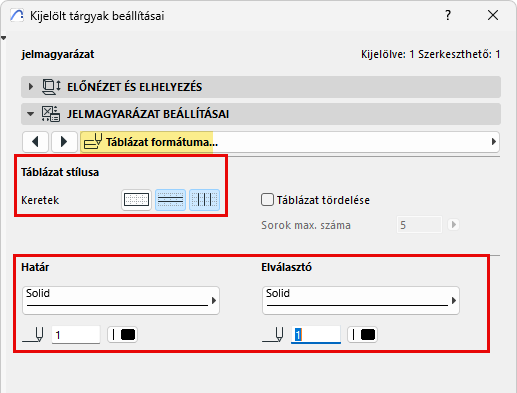

Keretek és elválasztók megjelenítése
A Táblázat formátuma oldalon:
Használja a Keret vezérlőket a keret és az elválasztó vonalainak hozzáadásához. (Be- és kikapcsolásukhoz kattintson a megfelelő ikonokra.)
A kerethez és az elválasztókhoz külön állíthatók be a vonaltípusok és a színek.
Táblázat sorainak tördelése a fekvő megjelenítéshez
Ha a jelmagyarázat túl hosszú, akkor a táblázat sorai tördelhetők a fekvő megjelenítéshez.
A Táblázat formátuma oldalon:

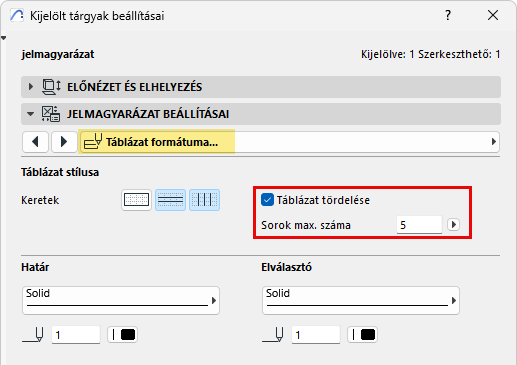

Jelölje be a Táblázat tördelése lehetőséget, és adja meg a sorok számát (sorok maximális száma). A Jelmagyarázat táblázata e sor után megszakad.
A szövegtördelés vonatkozásában a „sor” az adatelemek sorát jelenti (mappa megnevezése, kulcsszavak adatai stb.), azaz nem egy szövegsort.

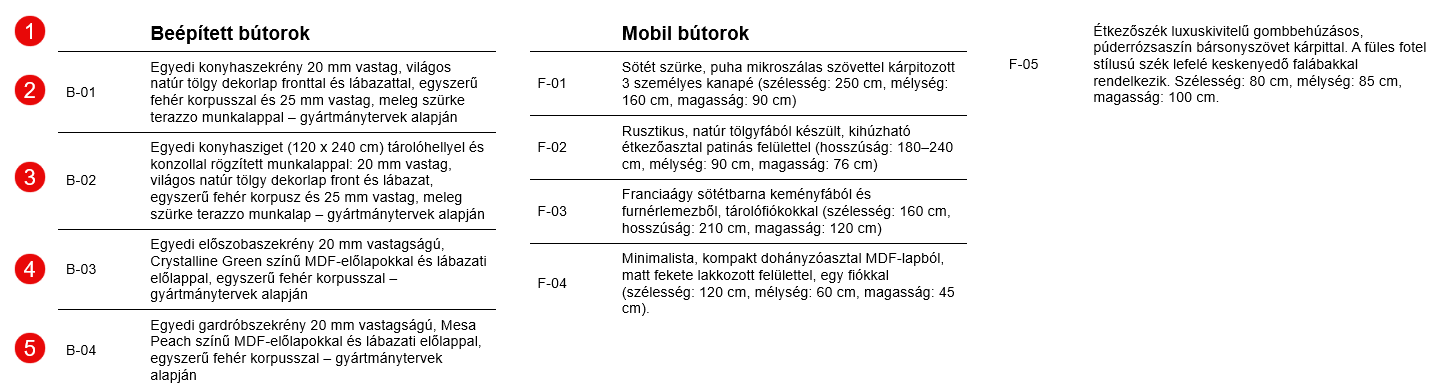

A példában a jelmagyarázat az 5. sor után szakad meg.
Megjegyzés: Ha a beállított sortörés után egy „árva” mappanév maradna alul, akkor az a mappanév a következő szakasz tetejére ugrik.

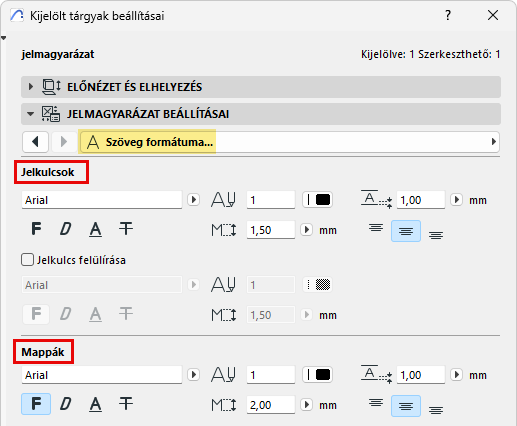

A Szövegformátum oldalon:
Szükség szerint külön-külön formázható a jelkulcs szövege és a mappák megnevezése a vezérlőelemek segítségével.

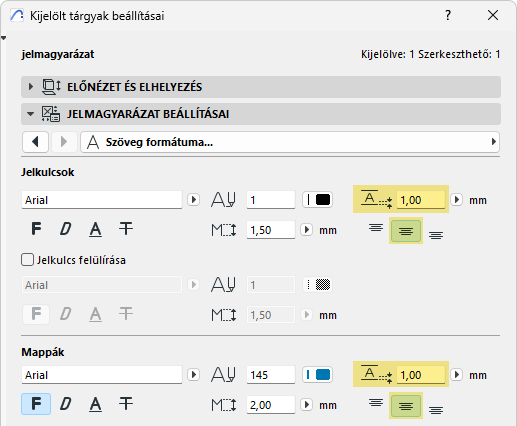

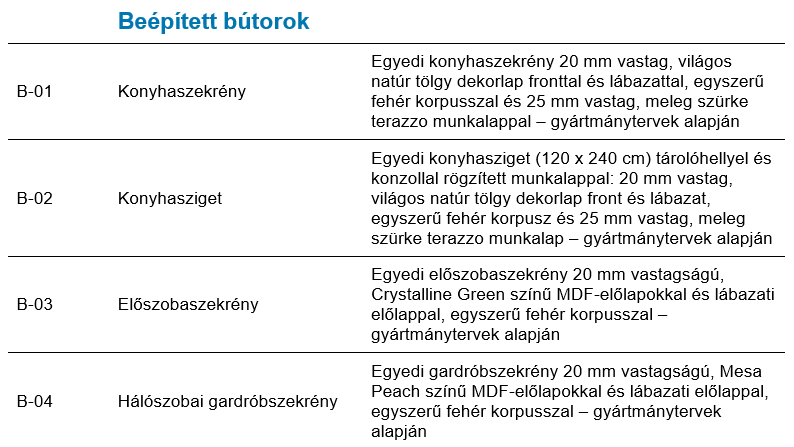

A jelkulcsok és a mappák szövege eltolható a jelmagyarázat keretéhez képest, valamint beállítható a szöveg igazítása (fent, középen, alul), ahogyan itt látható:

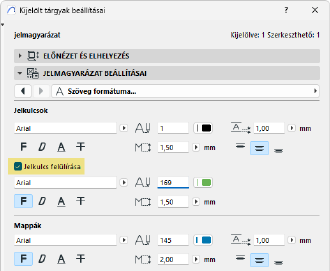

A „Kulcs” szöveghez egyedi formátum is megadható.
