A Modellek összehasonlítása palettán megjelenő módosítások szűrése
Alapértelmezés szerint a Modellek összehasonlítása palettán az összehasonlítási folyamat során a 3D modellben észlelt összes változás látható.
Az itt látható változások listájának szűkítéséhez használja a Szűrő gombokat. Beállíthatja a használni kívánt listaformátumot is.
A feltételkészletet tartalmazó előugró ablak megnyitásához kattintson a Feltétel alapú szűrés gombra.
Alapértelmezés szerint a Minden 3D elem beállítás aktív: minden elem megjelenik a Modell változásai listában.
Az elemek listájának szűkítéséhez kattintson az Egyedi lehetőségre, ahol az elemek feltételek szerint határozhatók meg.

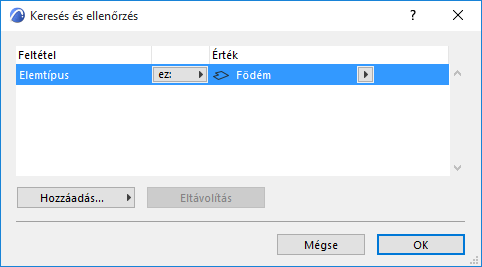

•Megnyílik a Keresés és ellenőrzés párbeszédablak.

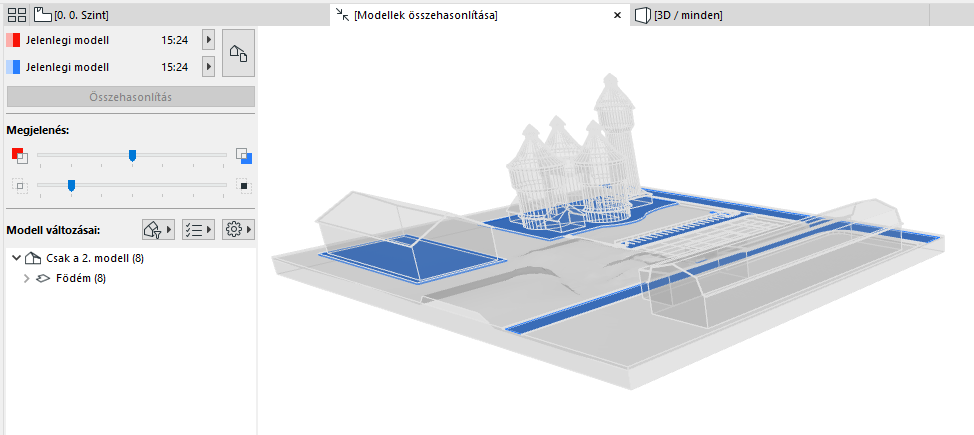

•Adjon meg feltételeket az elemek listázásához: például szűrje a listát úgy, hogy azon csak a födémek jelenjenek meg.
A szűrőként használt egyedi feltételkészlet nem menthető.

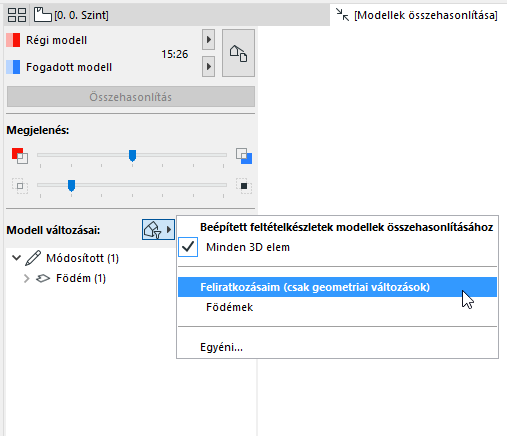

A Tervváltozások követése funkció használatakor (csapatmunkában) rászűrhet az elemváltozásokra feliratkozás alapján.
Lásd még Változáskövetés csapatmunka során.

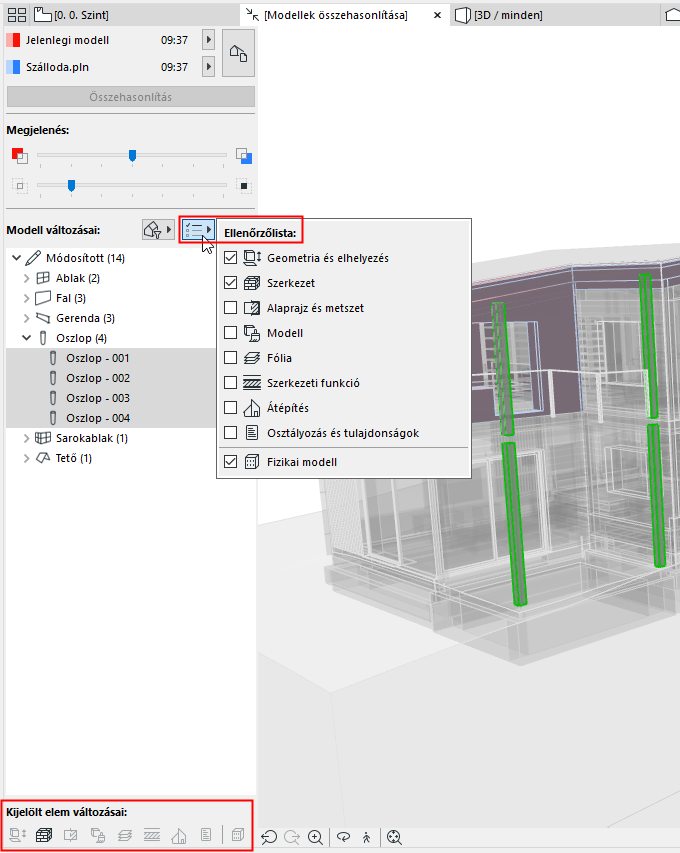

Jelölje be az Önt érdeklő módosítási típusokat. A program a bejelölt paraméterek szerint listázza a módosított elemeket.
Az elérhető paraméterkészletek a Nézet megadása párbeszédablakban választott modelltípustól függnek: fizikai modell vagy szerkezetelemzési modell.
Az ellenőrzőlistában szereplő paraméterkészletek megegyeznek a lista alján látható „Kijelölt elem változásai” visszajelzéssel.

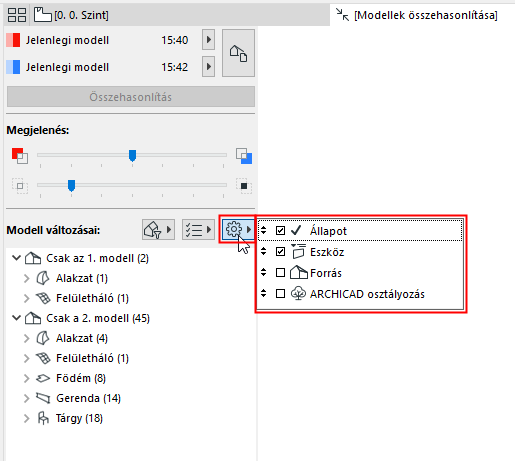

Kattintson a Beállítások gombra.
Az előugró ablakban határozza meg a használni kívánt listaformátumot. Ehhez jelölje be a négyzeteket, illetve törölje azok jelölését.
Húzza új helyre az elemeket a sorrend módosításához.
•Állapot (Új/Módosított/Törölve)
•Eszköz
•ID
•Forrás
•Osztályozás
