Nyissa meg a Beállítások > Terv beállításai > Vonalvezetési specifikációk menüpontban vagy a MEP Designer eszköztárban.
A vonalvezetési specifikációk segítségével a következők határozhatók meg:
•Hivatkozáskészletek (pl. DN-értékek) csatornákhoz és csövekhez
•Mérettáblázatok (előbeállítások) az egyes Épületgépészeti elemtípusokhoz (szegmens, könyök, elágazás, átmenet), a megfelelő referencia-készlet alapján
A hivatkozási értékeken alapuló, előre beállított méretek megadása után könnyen létrehozhatók olyan épületgépészeti nyomvonalak, amelyek elemei minden esetben megfelelnek a kívánt méreteknek.
Megjegyzés: A kábelhordozók nem rendelkeznek referencia-készlettel, azonban a kábelhordozó szegmensek számára meghatározható egy mérettáblázat.

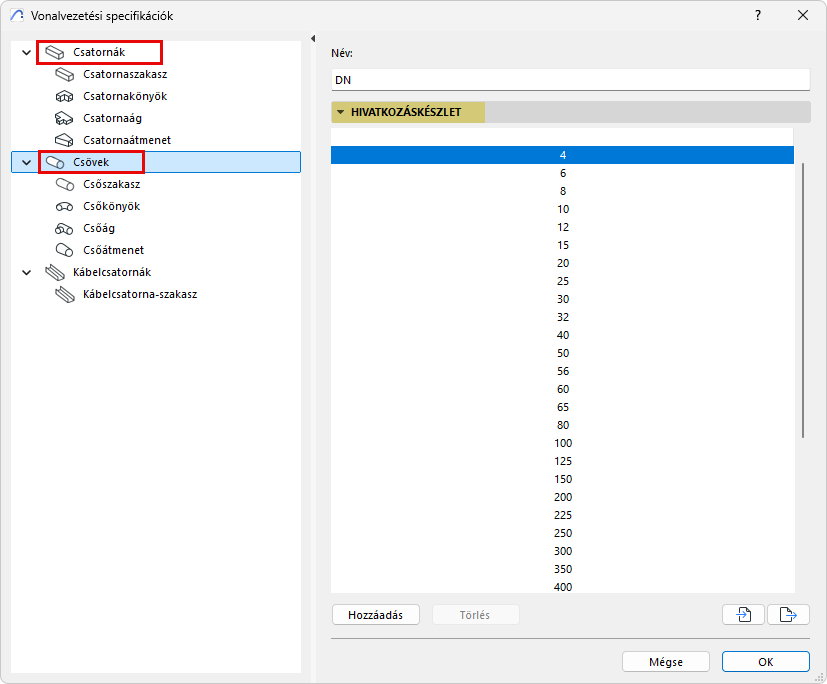

Hivatkozáskészletek létrehozása csatornákhoz és csövekhez
•Szükség esetén módosítsa a hivatkozáskészlet nevét
•A Hivatkozáskészlet értékeinek listája a Hozzáadás és Törlés gombokkal módosítható
•Referenciakészletek importálása vagy exportálása xml fájlként (más projektekben való felhasználásukhoz)

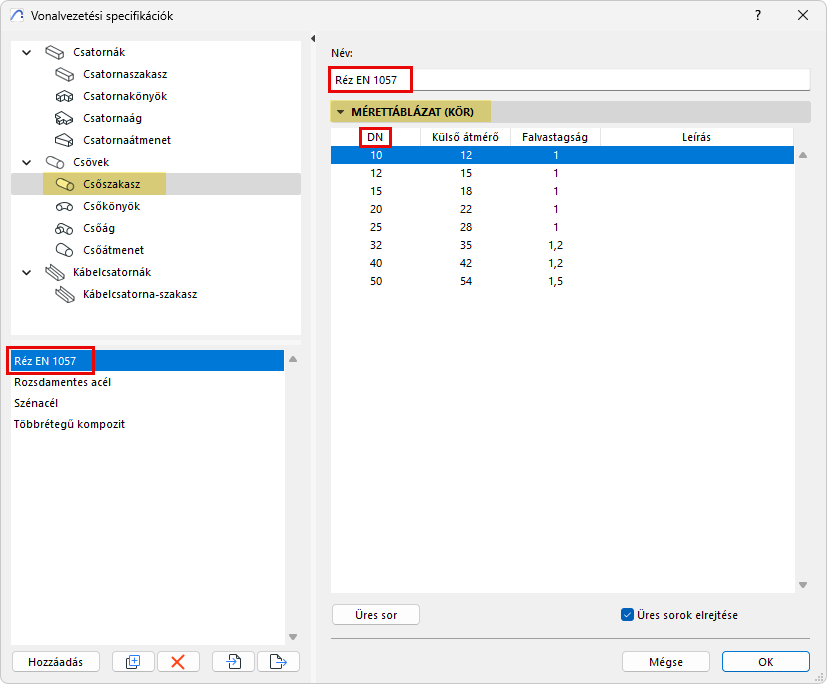

Mérettáblázatok felállítása szegmens, könyök, elágazás, átmenet számára
Válasszon ki egy épületgépészeti elemtípust a Vonalvezetési specifikációknál. Itt létrehozhatók és módosíthatók a kapcsolódó előre megadott mérettáblázatok.
•A felsorolt elemek (pl. DN elemek) a hivatkozáskészletből származnak.
•Szükség szerint adja meg a kívánt méreteket.
•Az épületgépészeti elemtípushoz több előre beállított mérettáblázat tartozhat – további táblázatok készítéséhez kattintson a Hozzáadás vagy a Duplikálás gombra lehetőségre.
•Néhány sor üres lehet, ha nem használja a hozzájuk tartozó elemet. Jelölje be az „Üres sorok elrejtése” opciót, hogy csak a használt elemek jelenjenek meg.

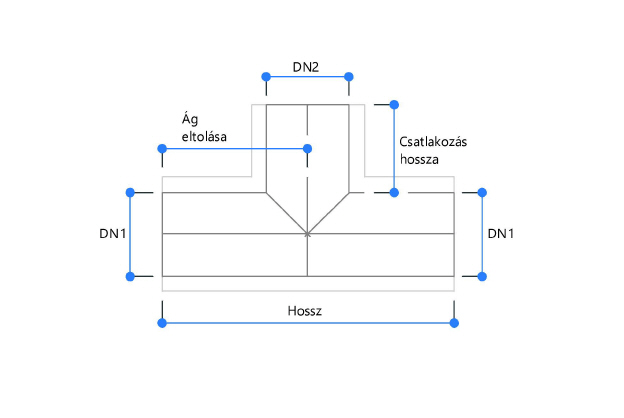

Ág méreteinek megadása
Az ágméretek több részből állnak. A beállítható mérettípusok a következők:

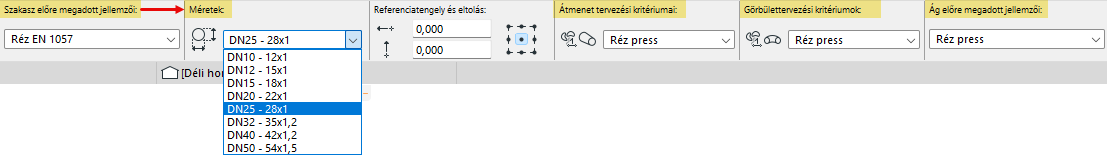

Válasszon előre megadott méreteket az épületgépészeti nyomvonalhoz
Az információs mezőben válassza ki az Épületgépészeti-útvonal részeinek: szegmensek, könyökök, elágazások és átmenetek előbeállításait (mérettáblázat).
•A nyomvonal szakaszaira vonatkozóan válasszon a Szakasz előre megadott jellemzői közül
•A nyomvonal szakaszaira vonatkozóan: válasszon DN méretet is. A szóban forgó nyomvonal könyökei és ágai is ugyanazt a DN-t használják majd saját előre megadott beállításaik közül.
•A könyök és az átmeneti elemek esetében válasszon egy előbeállítást a "Tervezési feltételek" alatt
•Az ág elemek előre megadott beállítása az „Ág előre megadott jellemzői” részben választható ki
Vonalvezetési beállítások importálása/exportálása

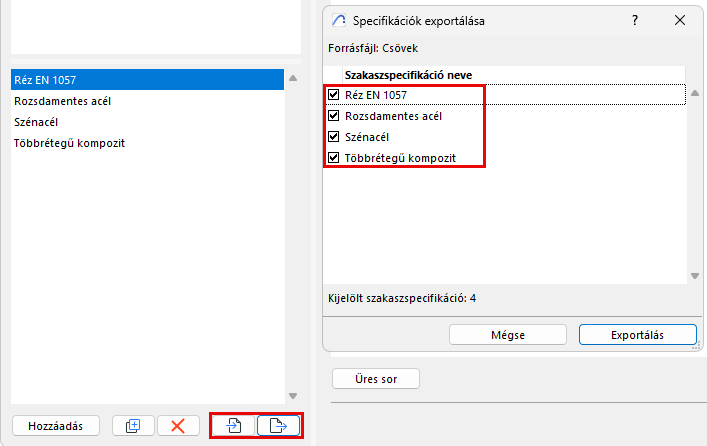

Az Importálás és Exportálás gombok segítségével a kiválasztott elemtípus egy vagy több mérettáblázata xml formátumban megosztható.
Az Exportálás részben kiválaszthatja, hogy melyik táblázatot kívánja exportálni:
