Épületgépészet-kompatibilis könyvtári elemek

Az épületgépészet-kompatibilis könyvtári elemek (intelligens csatlakozásokkal a csatorna-, cső- és kábelrendszereknél) megtalálhatók a következő helyeken:

•Épületgépészeti (MEP) könyvtár

•hagyományos Archicad könyvtár

•az Épületgépészeti könyvtárban a BIMcomponents oldalon

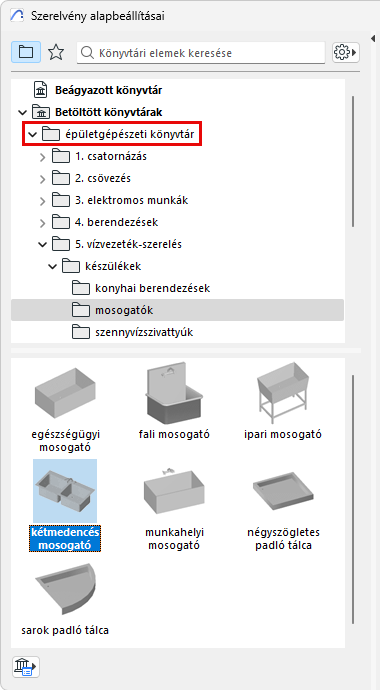

Épületgépészeti (MEP) könyvtár

Az Épületgépészeti könyvtár speciálisan konfigurált Épületgépészeti elemeket tartalmaz, amelyeket a Kiegészítő, a Szerelvény és a Lezárás eszközökkel helyezhet el - ezek segítségével indíthatók és fejezhetők be az Épületgépészeti nyomvonalak.

Lásd Lezárás, Kiegészítő vagy Szerelvény lehelyezése.

Épületgépészet-kompatibilis tárgyak az Archicad könyvtárban

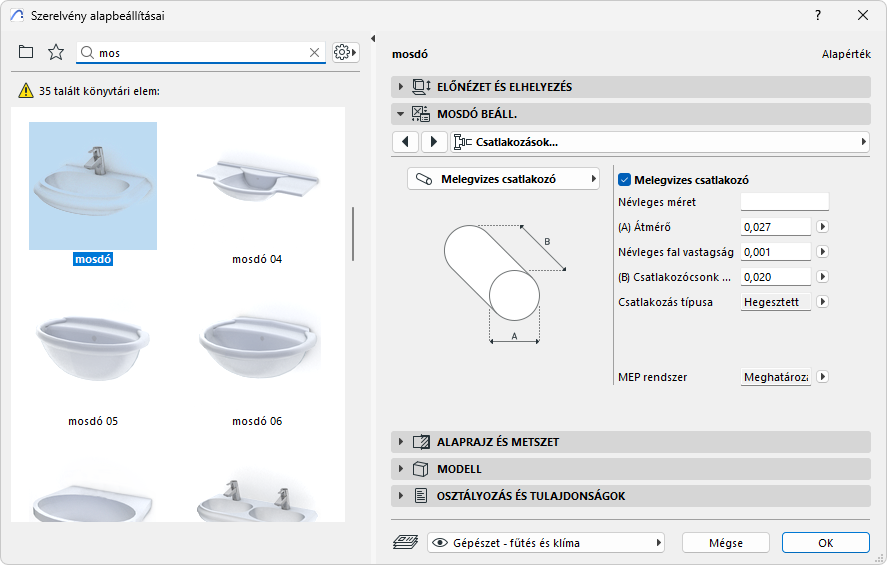

Az Archicad könyvtár több jól ismert eleme (pl. mosdó) az épületgépészettel kompatibilis csatlakozási beállításokkal rendelkezik, így azok csatlakoztathatók az épületgépészeti elvezetésekre:

Épületgépészeti csatlakozási helyek megjelenítése a könyvtári elemeknél

1.Válassza a Dokumentáció > Modellnézetek > Modellnézet-beállítások menüpontot.

2.Könyvtári elemek egyéb beállításainak megnyitása

3.Engedélyezze a megjelenítést a Tárgy MEP kapcsolatai jelölőnégyzet bejelölésével.

Modellnézet-beállítás: az épületgépészeti kapcsolatok megjelenítése vagy elrejtése a könyvtári elemeknél

Épületgépészet-kompatibilis tárgyak elemtípusa: tárgy vagy berendezés?

Alapértelmezés szerint az Archicad könyvtárban található épületgépészet-kompatibilis tárgyak elhelyezése a Tárgy eszközzel történik, így az elemtípusuk „Tárgy”.

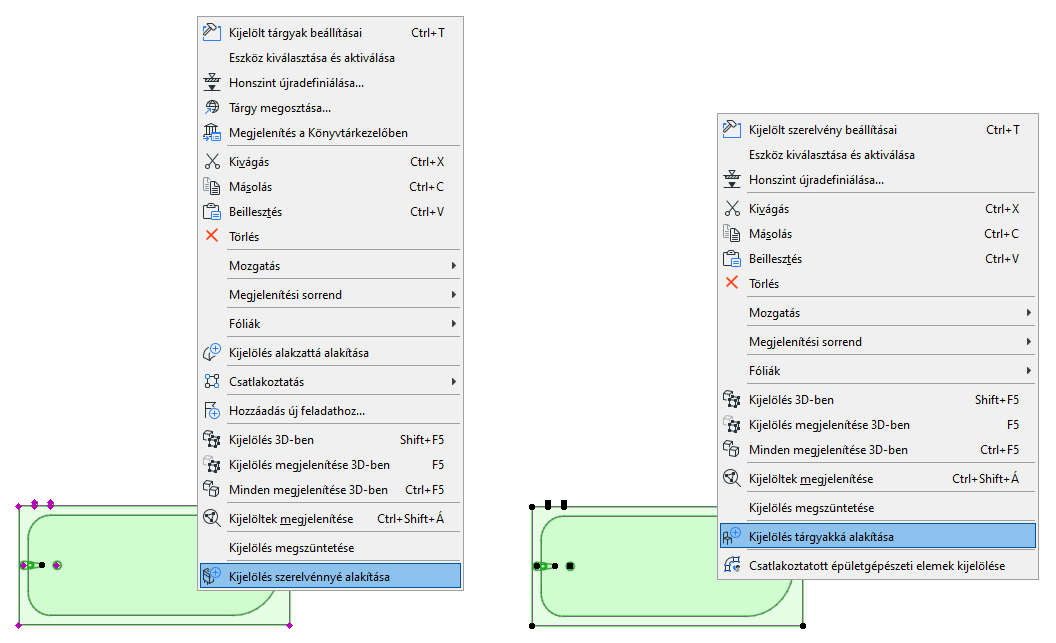

Kijelölt épületgépészeti tárgy esetén: módosítsa a típust Szerelvényre (vagy állítsa vissza azt Tárgyra) a helyi menü parancsaival.
