Egyéni épületgépészeti tárgy létrehozása

1.Az alaprajzon vagy a 3D ablakban bármelyik szerkezeti elem (pl. Fal, Födém, Tárgy, épületgépészeti elem) használható az egyéni épületgépészeti elem modellezéséhez.

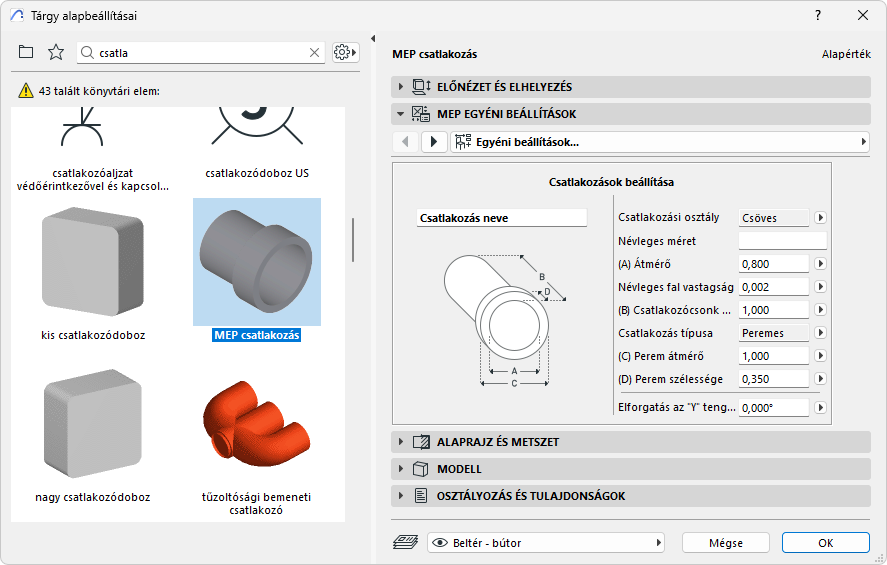

2.Ha az egyéni épületgépészeti elemnél egy vagy több csatlakozás szükséges, használja az épületgépészeti csatlakozás tárgyat az elem részeként. Ez az épületgépészeti könyvtárból érhető el:

3.A 3D ablakból: Használja a Fájl > Könyvtári elemek > Kijelölés mentése mint > Épületgépészeti elem parancsot

4.Adja meg a tárgy fájlnevét és helyét.

5.Válasszon egy altípust a legördülő Típus listából.

Megjegyzés: Az altípusok elérhetősége az egyéni épületgépészeti elemben található csatlakozási tárgyak számától és típusától függ. Ha az elem csak egy kapcsolatot tartalmaz, a szerelvény és nyomvonalba illeszthető altípusok (amelyekhez több egy egyenesbe eső csatlakozás szükséges) itt nem elérhetők.

6.Kattintson a Mentés gombra. Az új épületgépészeti tárgy a választott altípus Eszköz beállításainál elérhető.

Lásd még: Egyedi könyvtári elemek és összetevők létrehozása.
