Szakasz átmérőjének módosítása – a mozgó paletta segítségével

A nyomvonal szakasza (légcsatorna, cső, kábeltálca‏) átmérőjének módosítása.

1.Jelölje ki a nyomvonalat

2.Kattintson a módosítani kívánt szakasz referenciavonalára

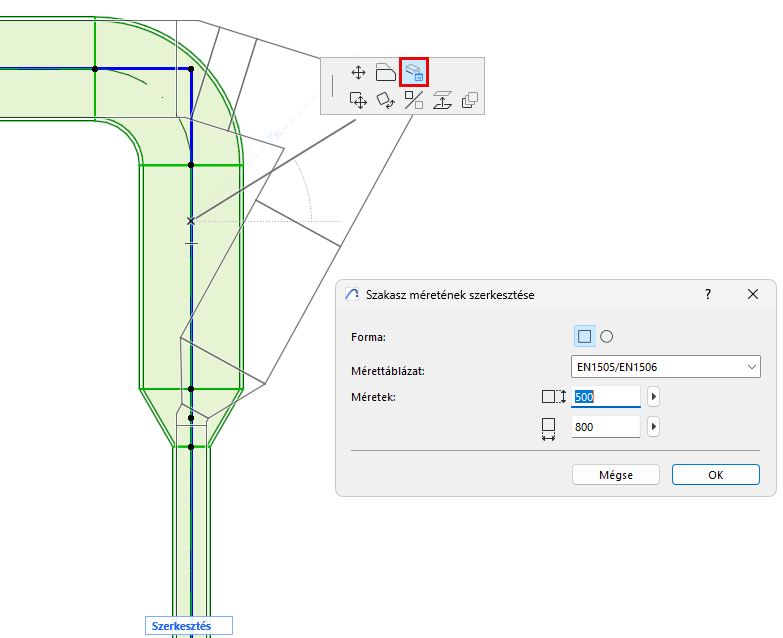

3.Válassza a Szakasz méretének szerkesztése lehetőséget a mozgó palettán.

4.A párbeszédpanelen módosítható a szakasz formája (csak légcsatorna esetén), mérettáblázata és mérete.


5.Kattintson az OK gombra a szakasz frissítéséhez a modellben.


Az elérhető méretek a kiválasztott mérettáblázatból származnak (a Beállítások > Terv beállításai > Vonalvezetési specifikációk menüpontban megadott beállítás).
