SAF fájl exportálása Archicadből

Az exportálásra az aktuális Archicad terv SAF fordítójának beállításai érvényesek. (Lásd IFC fordítók - Áttekintés.)

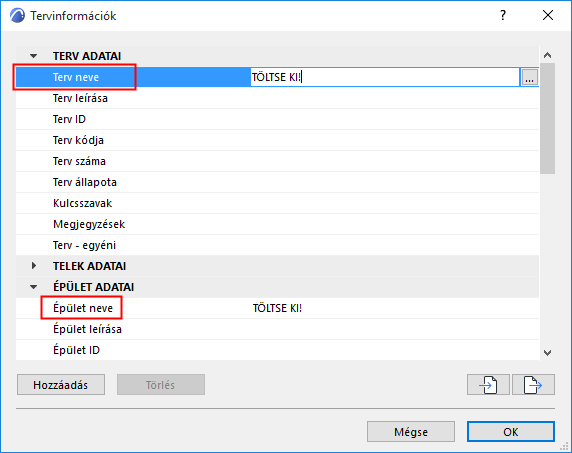

Tipp: Exportálás előtt ajánlott kitölteni a következő mezőket a Tervinformációk párbeszédablakban (Fájl > Infó > Tervinformációk):

–Terv neve

–Épület neve

Ezek az adatok láthatók az SAF fájl Terv és Modelladatok lapjain.

A szerkezetelemzési modell exportálásához hajtsa végre a következő lépések egyikét:

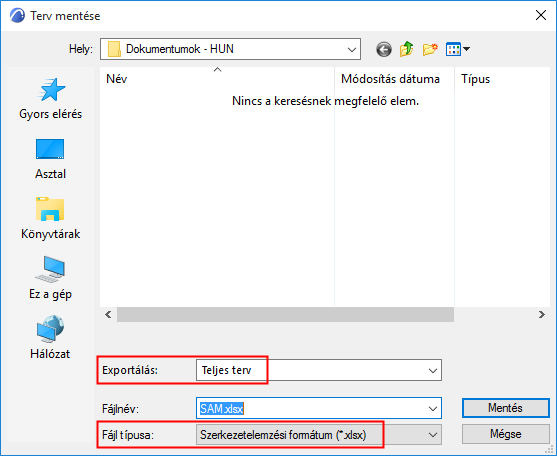

•Az Archicad tervből (az alaprajzon vagy a 3D-s ablakból) használja a Fájl > Mentés mint parancsot

–Válassza ki a Szerkezetelemzési formátumot (*.xlsx)

–Az Exportálás előugró ablakban adja meg, hogy a teljes tervet, az aktuális nézetben látható elemeket vagy csak a kijelölt elemeket kívánja exportálni.

•Használja a Dokumentáció > Publikálás parancsot a saját publikált nézetekben látható elemzési elemek exportálásához. (Lásd Publikáló.)

A gyorsabb munkafolyamat érdekében bizonyos elemzőeszközökhöz használható együttműködési kiegészítő eszköz is:

•Frilo Connection (a Graphisoft fejlesztése): lásd Exportálás FRILO-ba.

•SCIA Connection (az SCIA fejlesztése), amely letölthető innen: Partnerek által készített kiegészítők
