Tulajdonságok és osztályozások importálása IDS segítségével

Bevezetés

Az Information Delivery Specification (IDS) a buildingSMART által kifejlesztett szabvány az információs követelmények ember és számítógép számára könnyen érthető módon történő meghatározására.

A munkafolyamat segítségével érvényes IDS-fájlok importálhatók az Archicadbe, valamint manuális létrehozás helyett automatikusan generálhatók osztályozások és tulajdonságok.

Ennek eredményeképpen, az Archicadből IFC-be történő exportáláskor az exportált fájl tartalmazza az összes IDS-szabványnak megfelelő tulajdonság és osztályozás adatait.

Általános szabályként az IDS importálási folyamattal csak új információkat adunk hozzá, a meglévő elemek nem módosulnak.

IDS-adatok importálása

1.Nyissa meg a Fájl > Együttműködés > IDS > IDS importálása menüpontot

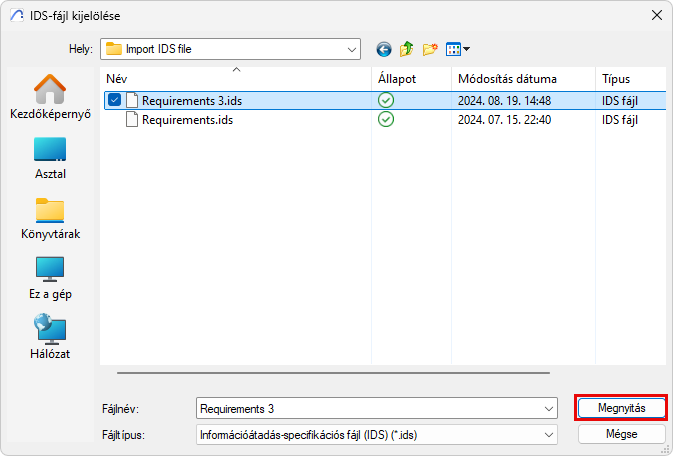

2.A megjelenő párbeszédpanelen válassza ki az importálni kívánt IDS-fájlt, majd kattintson a Megnyitás lehetőségre.

3.Az IDS-fájl importálása párbeszédpanelen az IDS-fájlban található összes érvényes tulajdonság és osztályozás látható. Ezek akkor is szerepelnek a listában, ha már az Archicadben is megtalálhatók. Az importáláskor azonban az Archicadben már meglévő tulajdonságok és osztályozások nem módosulnak.

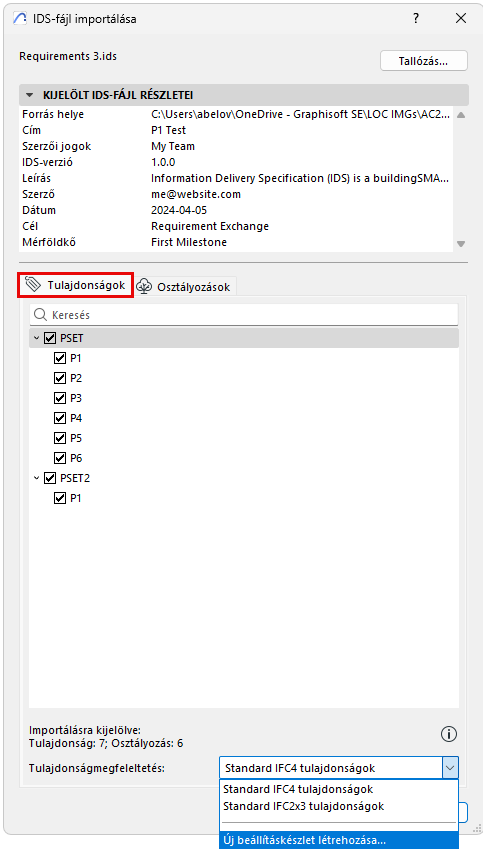

4.Válassza ki a kívánt IFC-tulajdonságmegfeleltetési beállítást a legördülő menüből. Új IFC-előbeállítást is létrehozhat. Az importált tulajdonságok automatikusan betöltődnek a kiválasztott tulajdonságmegfeleltetési beállításba.

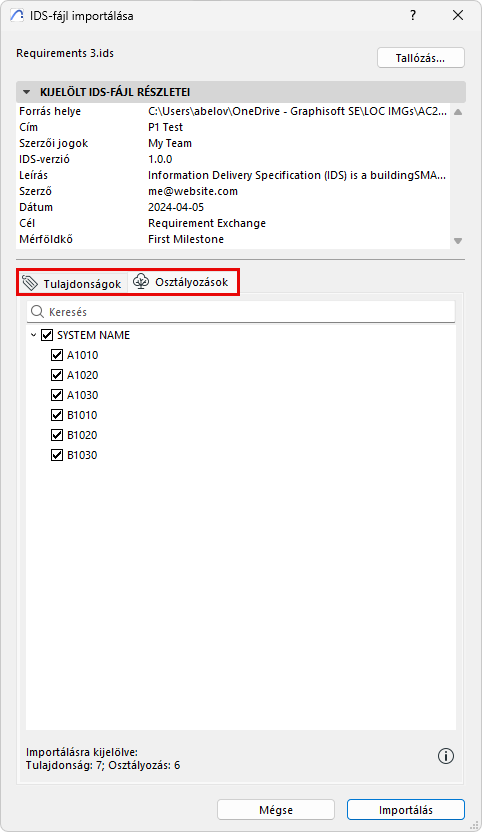

5.Jelölje ki az importálni kívánt tulajdonságokat és osztályozásokat.

6.Kattintson az Importálás gombra.

Az importálási folyamat befejezése után az eredmény a munkamenet-jelentésben tekinthető meg. Az importáló bővítmény hibás fájl esetén is a lehető legtöbb adat kinyerésére törekszik.

További információt a Graphisoft Community oldalon talál:IDS Support
