FBX fájlokkal végzett műveletek

Az Archicad képes megnyitni és menteni az FBX fájlformátumot.

Az FBX segítségével 3D modellek továbbíthatók más 3D modellező alkalmazásokba és fogadhatók azokból, jellemzően renderelés céljából.

FBX formátumú tárgyak (pl. tárgytárakból) közvetlenül is megnyithatók Archicadben.

Megnyitás

FBX fájlok (.fbx) megnyitására és összefűzésére az alábbi parancsokat használhatja az Archicadben:

•Fájl > Megnyitás (új modell megnyitása Archicadben)

•Fájl > Együttműködés > Összefűzés (modell hozzáadása egy futó Archicad tervhez)

•Fájl > Könyvtárak és tárgyak > FBX importálása GDL tárgyként (modell importálása anélkül, hogy elhelyezné azt a tervben)

•Áthúzás fájlkezelőből

Importáláskor az FBX modell GDL tárgyként mentődik a beágyazott könyvtárba.

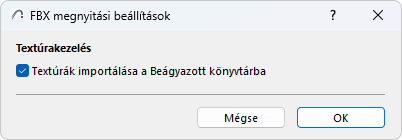

Megnyílik az FBX megnyitás beállításai párbeszédpanel, ahol megadható, hogyan kezelje a program a textúrákat: jelölje be a négyzetet, ha textúrákat kíván importálni, és menteni kívánja azokat az Archicad terv beágyazott könyvtárába.

Mentés

Az Archicad modell FBX formátumba történő mentésekor egyetlen FBX fájl jön létre, amely tartalmazza a geometriára, felületre és textúrára vonatkozó információkat.

1.Váltson a 3D-s ablakba.

2.Használja a Fájl > Mentés mint parancsot.

3.Válassza az FBX fájlformátumot, majd kattintson a Mentés gombra.

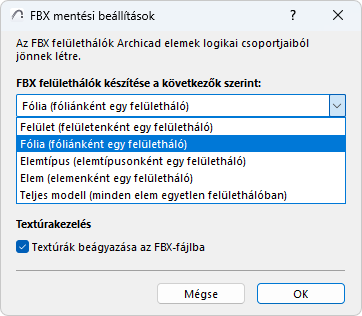

Megnyílik az FBX beállítások mentése párbeszédpanel:

FBX felülethálók létrehozása az alábbiak szerint:

Archicad modell exportálásakor a létrejövő FBX fájl felülethálókból áll, amelyek kisebb darabokra osztják a modellt. Ezeket az FBX felülethálókat az Archicad elemek logikai csoportjai alkotják.

Adja meg a csoportosítás módját:

•Felület (felületenként egy felületháló): Felületháló létrehozása az azonos felülettel rendelkező elemekhez.

•Fólia (fóliánként egy felületháló): Felületháló létrehozása az ugyanazon a fólián lévő elemekhez.

•Elemtípus (elemtípusonként egy felületháló): Felületháló létrehozása az azonos típusú elemekhez (egy felületháló az összes falhoz, egy felületháló az összes gerendához stb.)

•Elem (elemenként egy felületháló): Külön felületháló létrehozása minden egyes elemhez. Minden hierarchikus elem (pl. függönyfal) egyetlen felülethálóként kerül exportálásra.

•Teljes modell (az összes elem egy felülethálóra): Egyetlen FBX felületháló létrehozása az összes elemhez.

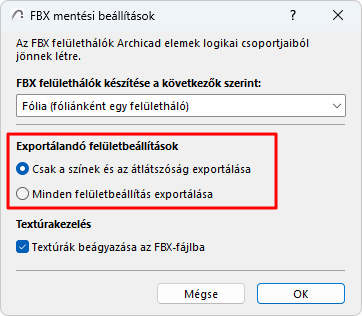

Exportálandó felületi beállítások

Az Archicad felületek különféle fénnyel kapcsolatos paramétereket tartalmaznak. Válassza ki, hogy mely felületi paramétereket kívánja exportálni.

•Csak színek és átlátszóság exportálása: Minden felület esetében csak a szín- és átlátszósági értékek exportálása, azaz a fényerősségi értékek figyelmen kívül hagyása. Ezzel a móddal biztosítható a legnagyobb fokú kompatibilitás az egyéb alkalmazásokkal.

•Összes felületi beállítás exportálása: Minden paraméter megőrzése – ez akkor lehet hasznos, ha a modellt később újra importálni szeretné az Archicadbe.

Textúrák kezelése

Textúrák beágyazása FBX-be: Jelölje be ezt a lehetőséget, ha exportálni kívánja a textúrákat, majd be kívánja azokat ágyazni a létrejövő FBX fájlba.
