Vonalra, ívre, sokszögvonalra és görbére vonatkozik.
Egységes beállítások a vonal eszközökhöz: jelölje be ezt a négyzetet, hogy az ebben a párbeszédablakban megadott beállítások minden vonal típusú eszközre érvényesek legyenek: Vonal, Ív/kör, Görbe, Vonallánc.
A négy Vonaltípus eszköz (Vonal, Ív, Sokszögvonal, Görbe) kedvencei bármely egyéb Vonal típusú elemre alkalmazhatók.
•A kiugró palettából választhat vonaltípust.
•Adjon meg egy Tollszínt (1-255) a Vonal/ív/Vonallánc/Görbe számára.
•Kattintson egy színre a Tollszín kiválasztás palettán a Vonal/ív/Vonallánc/Görbe számára.
•Csak sokszögvonal esetén: Válassza ki, hogyan kívánja kezelni szaggatott vonaltípus mintáját.
•Az automatikusan elhelyezett helyiségek vonallal történő elválasztásához jelölje be a Helyiséghatároló négyzetet.
Nyílhegy
A Nyílfej ikonok segítségével válasszon a nyílfej nélküli, nyílfej az elején, nyílfej a végén, nyílfej mindkét végén típusú vonalak közül.
(Körök és ellipszisek esetén nem elérhető.)
•Írja be a Nyílfej jel magasságát.
•Adjon meg egy tollszín számot (1-255) a Nyílfej jelhez.
•Kattintson a nyílfej jel tollszín kiválasztás menüjére.
•Kattintson a Nyílfej ikonra a jel típusának a kiválasztásához.

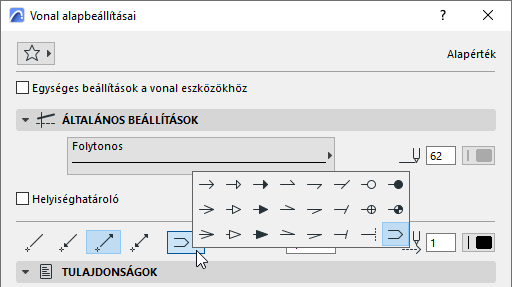

A nyílhegy utolsó típusával megduplázható a vonal. (Csak a Vonal eszköznél.) A kurzor a két látható vonal közötti láthatatlan tengelyvonalra ugrik.
A Vonal kategóriák és Tulajdonságok panel azonos felépítésű, mint amit a Vonal, az Ív/kör, a Vonallánc és a Görbe eszköznél találhat.
