MEP Designer introduce un flusso di lavoro MEP completo in Archicad. È un modo migliore di progettare, di coordinare e di collaborare ai progetti MEP sia per gli architetti che per gli ingegneri MEP.
Grazie alla piena integrazione in Archicad 28, architetti e ingegneri MEP possono collaborare facilmente sulla stessa piattaforma tramite Teamwork. MEP Designer è facile da apprendere e da utilizzare, con strumenti e oggetti specializzati che automatizzano e semplificano la progettazione e la modifica dell'impiantistica MEP.
Vedere MEP Designer.
Garantite un modello MEP standard con le Specifiche dei percorsi

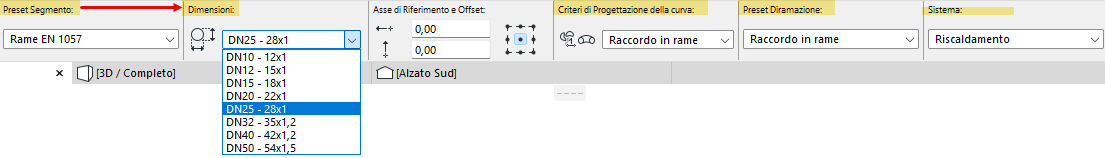

Verificate che le dimensioni degli elementi del vostro modello MEP siano compatibili con i prodotti disponibili sul mercato. Con le specifiche di percorso ampliate, è facile posizionare elementi MEP con le dimensioni preferite.

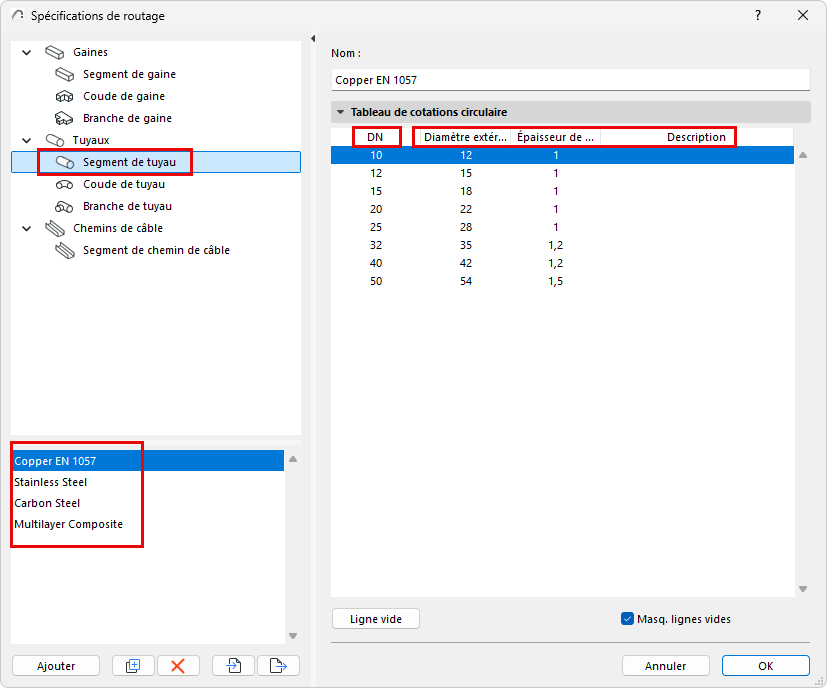

Utilizzate un insieme di riferimento di dati dimensionali per condotte e tubi predefinito, oppure createne uno personalizzato. Quindi definite tabelle con le dimensioni di segmenti, gomiti e diramazioni, corrispondenti agli elementi MEP necessari. Le vostre preimpostazioni sono ora a portata di mano, a tutti i livelli degli elementi MEP.
Le Specifiche di percorso in Archicad 28 (che sostituiscono le Preferenze di percorso) includono
•Specifiche più dettagliate dei segmenti (diametro DN, diametro interno, descrizione)
•Configurazione delle opzioni predefinite per curve e diramazioni (elementi a T)
Browser del Sistema MEP
Calcola e ridimensiona i sistemi di ventilazione pre-pianificati nelle prime fasi di progettazione. Monitorate i valori di velocità per gestire le emissioni sonore e mantenere bassi i costi energetici.
•Il Browser del Sistema MEP calcola la portata e la velocità dell'aria su ciascun percorso del sistema in base alle dimensioni indicate
•La finestra di dialogo di sistema aggiornata automaticamente fornisce il calcolo in tempo reale e visualizza le informazioni di calcolo pertinenti sotto forma di tabella
•Gerarchia ad albero di facile lettura, più vista elenco semplice con opzioni di ordinamento
Collegamenti migliorati per modelli affidabili
•Il calcolo delle portate volumetriche d'aria richiede la presenza dei giusti collegamenti tra i percorsi e gli altri componenti. Attivare "Connessioni MEP aperte" (Visualizza > Opzioni a Video) per contrassegnare tutti gli errori di connessione MEP nel piano. In questo modo è possibile trovare e risolvere facilmente i problemi.
•Quando si collega un elemento di percorso a un oggetto MEP indipendente: l'elemento di percorso "eredita" automaticamente il Sistema MEP e il tipo di connessioni dell'oggetto, risparmiandovi il lavoro di modifica delle impostazioni del percorso.
Facile riadattamento delle dimensioni
Ridimensionate percorsi o interi sistemi con l'Ottimizzatore delle dimensioni dei condotti - sulla base dei limiti definiti dall'utente, ad esempio le dimensioni e le velocità
Nel modello: selezionare qualsiasi segmento per modificarne le dimensioni (non è necessario passare alla modalità Editazione)

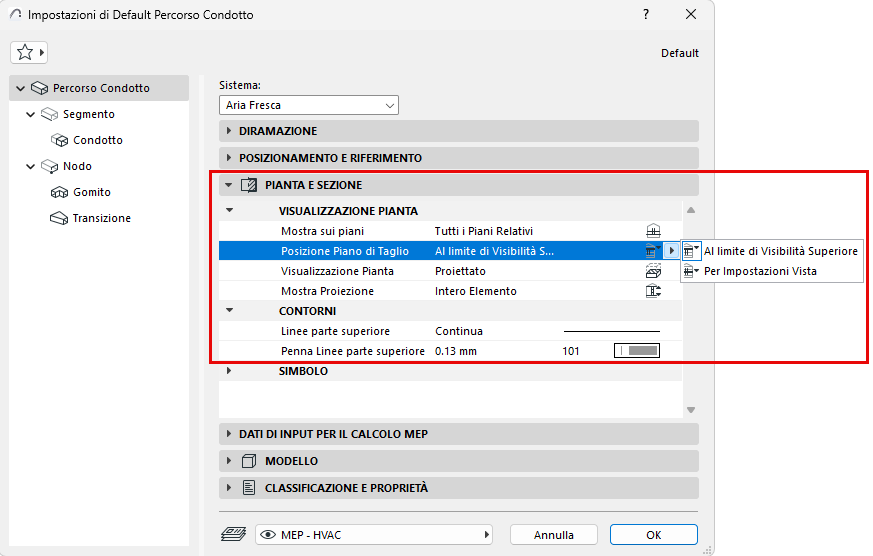

Visualizzazione della Pianta migliorata
Elementi del percorso MEP visualizzati in modo logico e in base ai piani dell'edificio, grazie alle nuove impostazioni di visualizzazione:
Modellazione in sezione
Modellazione più precisa e intuitiva: inserite e modificate i vostri sistemi MEP anche nelle viste Sezione e negli alzati.

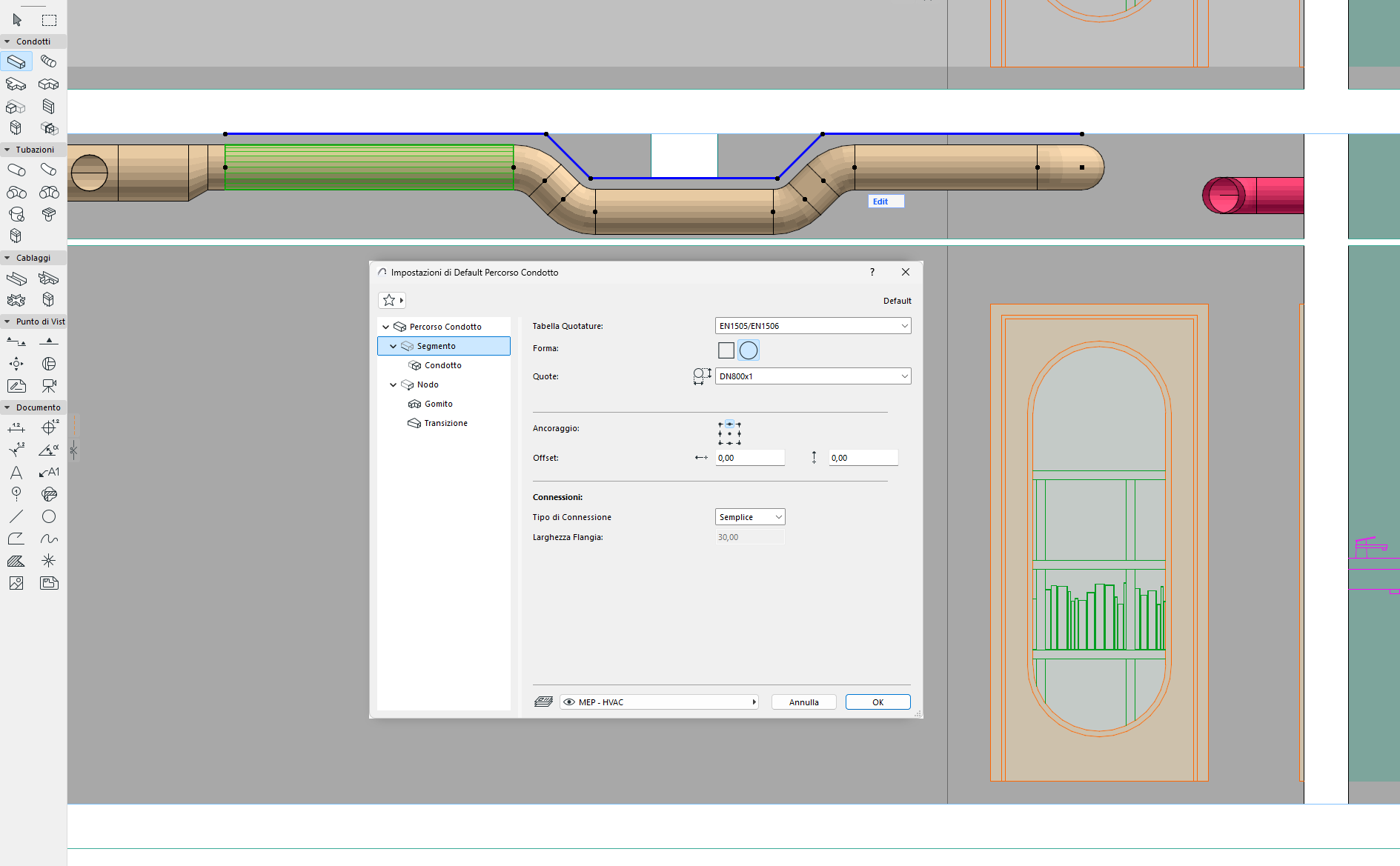

Modellazione flessibile del percorso: impostare allineamenti e offset con precisione
Posizionate i percorsi MEP con una geometria precisa, grazie alle impostazioni di allineamento e offset personalizzabili per i segmenti di percorso.
Ad esempio, per posizionare un condotto più vicino ad un solaio, riallineare la linea di riferimento del percorso al punto più basso. Oppure definire un offset per mantenere un percorso a una certa distanza da una parete o dal soffitto.
•Definite questi valori prima o dopo il posizionamento del percorso
•Personalizzate l'allineamento o l'offset di qualsiasi segmento in modalità Editabile
Nuovi oggetti e strumenti MEP
Ulteriore espansione del vostro kit di strumenti MEP
•Oggetti collettore
•Radiatori migliorati
•Supporti per condutture e tubazioni
•Strumento Tubo Flessibile
•Manicotto
