Impostare parametri di solai nelle impostazioni solaio.
Vedere Impostazioni Strumento Solaio.
I nuovi solai possono essere creati sia in Pianta che nella Finestra 3D.
A seconda della struttura scelta per il solaio (sia esso un solaio di base o composto), sono disponibili diverse opzioni come metodo di costruzione per il piano di riferimento del solaio:
Vedere Piano di riferimento del solaio.
Scegliere uno dei tre metodi geometrici del solaio nella Palette Informazioni.
•Con la prima icona a sinistra è possibile creare un Solaio Poligonale. Come per i Muri, verrà visualizzata la pet Palette che permetterà di disegnare segmenti lineari o curvi per il perimetro del Solaio.
•La seconda e la terza icona permettono di creare un Solaio Rettangolare, o un Solaio Rettangolare Ruotato. Il rettangolo è definito posizionando i vertici di due angoli opposti. Un solaio Rettangolare è sempre allineato ortogonalmente con la griglia normale. Il metodo rettangolare ruotato richiede che si definisca anzitutto un vettore di rotazione, e poi si trascini il cursore in una direzione perpendicolare per completare il solaio.
Creare un solaio composto
È possibile applicare o personalizzare una struttura composta per un solaio.
Per altre informazioni, vedere Strutture Composte.
(Tenere presente che le Impostazioni di Visualizzazione Parziale Struttura del modello influenzano la visualizzazione delle solai composte.)
Vedere Visualizzazione Parziale Struttura.
Se la struttura del solaio è un composto, lo spessore del solaio è definito in Opzioni > Attributi Elemento > Strutture composte, ed è pari alla somma degli spessori degli strati.

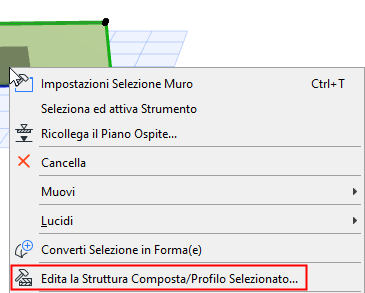

Nota: è possibile editare un composto selezionato accedendo alle sue impostazioni dal suo menu contestuale:
Ci sono quattro opzioni per il piano di riferimento di un solaio composto: estradosso del solaio, intradosso del solaio; parte superiore della struttura, parte inferiore della struttura.
Vedere anche Piano di riferimento del solaio.
