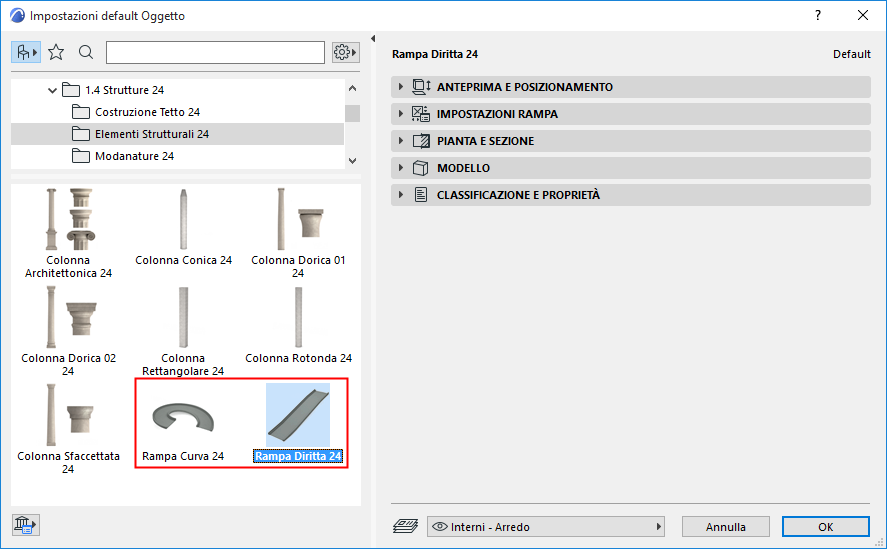

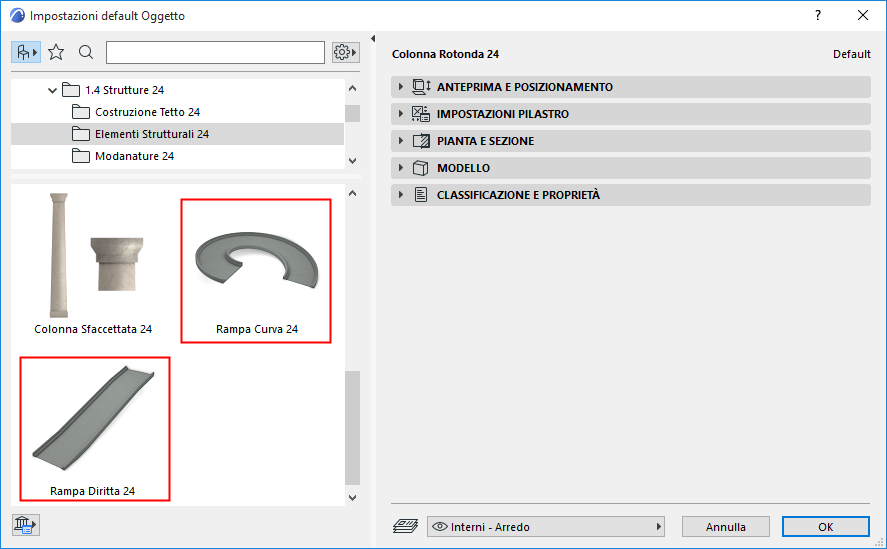

La Libreria Archicad include oggetti Rampa parametrici (Diritti e Curvi).
Questi oggetti consentono di creare Rampe standard visualizzate nel formato desiderato.
Se necessario, definire segmenti di Transizione separati nella parte superiore e inferiore della Rampa.
Rampa dritta
Pendenza
Utilizzare il pannello Impostazioni Rampa (scheda Dimensioni) per definire la pendenza della rampa.
•Immettere la pendenza utilizzando Gradiente, Percentuale o Grado

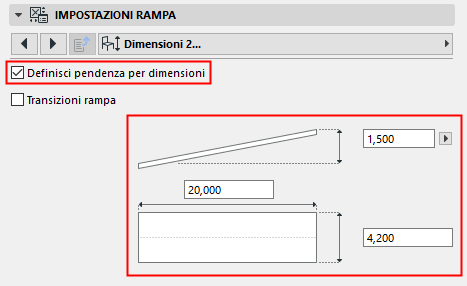

•In alternativa, selezionare Definisci Pendenza mediante le Quote: quindi immettere i valori Altezza e Quota nei campi sottostanti per calcolare automaticamente la pendenza.
|
|
|
|
Definizione diretta della Pendenza |
Pendenza definita da Lunghezza/Altezza Rampa |
Testo

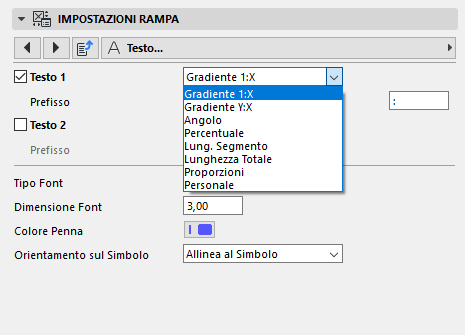

Usare la scheda Testo di Impostazioni Rampa per visualizzare opzionalmente una o due righe di testo sulla Rampa 2D, nel formato voluto. Per una pendenza visualizzata ad es. come 1:X, è possibile utilizzare qualsiasi carattere o testo come separatore.

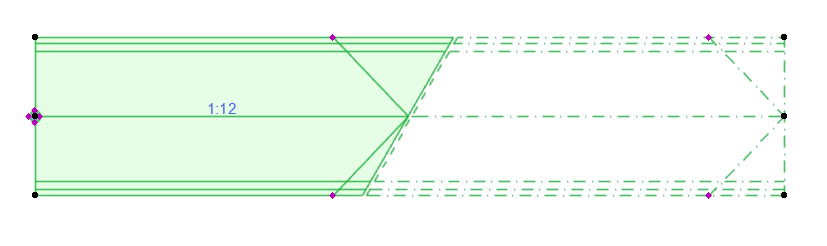

Pendenza visualizzata come Gradiente

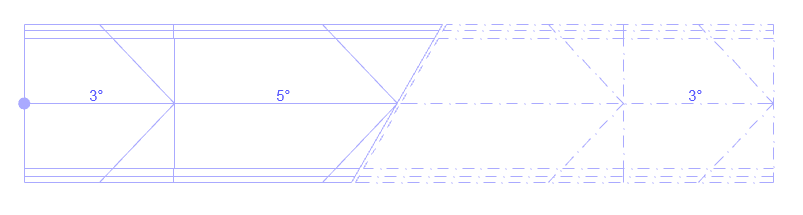

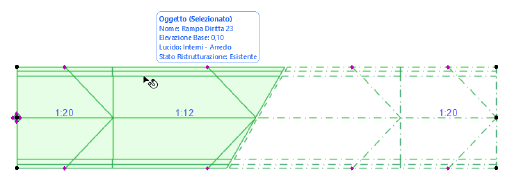

Pendenza visualizzata in Gradi
Transizioni
Nel pannello Impostazioni Rampa (schede Dimensioni 1 e 2):

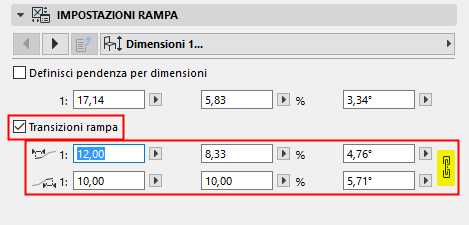

•Selezionare Transizioni Rampa per creare e definire segmenti di transizione nelle parti superiore e inferiore della rampa.
•Per ogni segmento, definire la sua pendenza (direttamente o mediante le Dimensioni). (Fare clic sull'icona catena per utilizzare valori uguali per le transizioni superiore e inferiore.)

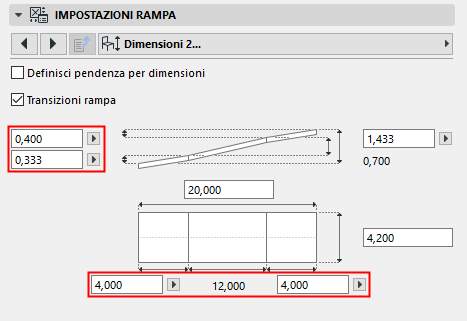

•Sono disponibili ulteriori campi dimensionali sulla scheda Dimensioni 2: immettere o calcolare i valori di lunghezza e altezza per ciascun segmento di transizione.

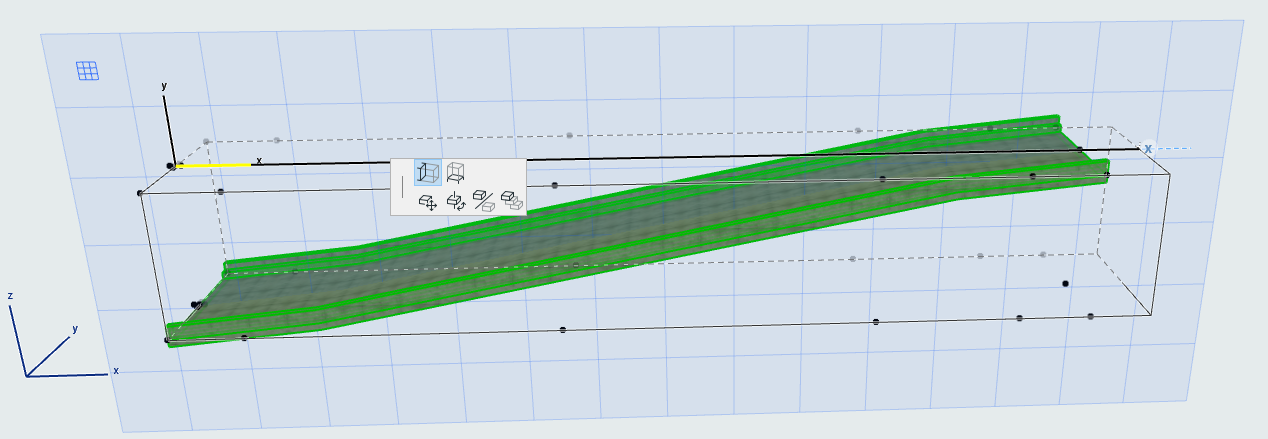

Nota: le rampe dritte possono essere allungate graficamente, usando il comando Sposta nodo o il comando Aggiusta della pet palette. Quando si esegue l'aggiustamento, viene modificato solo il segmento centrale (non le transizioni).
Rampa curva

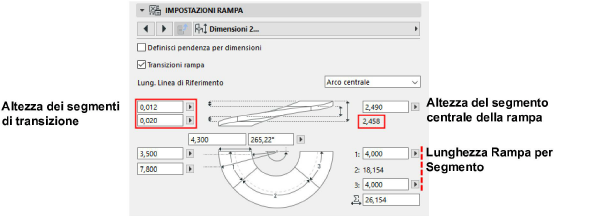

Per l'oggetto Rampa curva, sono disponibili valori di quota aggiuntivi:

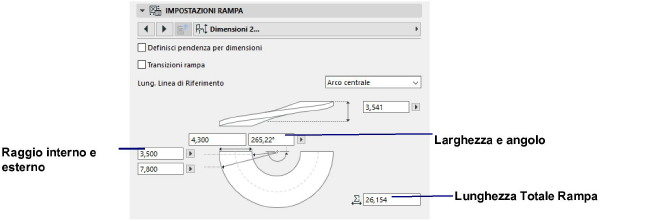

•Aggiusta Larghezza Rampa e i valori di due raggi (interno ed esterno)
•La lunghezza dell'intera rampa
•Selezionare Transizioni Rampa per creare e definire segmenti di transizione nelle parti superiore e inferiore della rampa
