Superficie di apertura in Abaco Superfici

Supponiamo di avere una Forometria in un muro.

Quando si assegna una sovrascrittura alla superficie della Forometria, questa è come un sottile foglio di vernice che ha due lati (come una striscia di carta da parati).

Così, quando si elencano le superfici, si tenga presente che qui ci sono in totale tre possibili superfici:

•una superficie della parete

•più i due lati della superficie della Forometria ("carta da parati")

A seconda di ciò che sui vuole elencare, accertarsi che l'Abaco Superfici conti solo le superfici volute. Le superfici che sono bloccate da un elemento di "Copertura" non saranno contate nell'Abaco.

Per impostare gli elementi come "coprenti", usare la finestra di dialogo Riduci Area Esposta delle Impostazioni Schema Abaco Superfici. (vedere Parametro Area Esposta nei Abachi Superfici).

Vedere gli esempi sotto.

Esempio: Elenca superfici verniciate dell'apertura

Un'apertura taglia un muro e sono stati verniciati i bordi della forometria con una sovrascrittura.

La superficie della forometria verniciata ha due lati (come una striscia di carta da parati).

Si desidera che il programma elenchi la sovrascrittura della superficie della forometria, ma solo il suo lato visibile. Per ottenere questo risultato:

•Aggiungere i muri alla lista "Riduci area esposta" (per escludere il lato non visibile della "carta da parati")

•Aggiungere le aperture alla lista "Riduci area esposta" (per escludere la faccia originale non dipinta del muro)

Esempio: elencare solo la superficie del muro; la forometria è solo un foro

La forometria è solo un foro tagliato nella struttura dell'ospite e NON ha alcuna sovrascrittura della superficie.

Nota: se la forometria non ha una sovrascrittura, la sua superficie non può essere elencata. Ma tale forometria è comunque in grado di coprire l'elemento ospite.

Si vuole contare solo la superficie dell'elemento ospite, ignorando l'apertura. Accertarsi che le forometrie non siano impostate in modo da coprire le superfici dell'elemento ospite. Per ottenere questo risultato:

•Rimuovere Forometrie dall'elenco "Riduci Area Esposta" (per rivelare la faccia dell'apertura del muro)

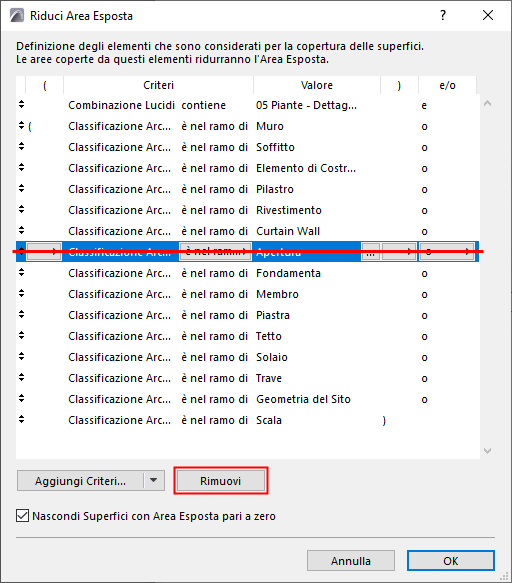

Rimuovere le forometrie dall'elenco "Riduci Area Esposta"
