Parametro
Descrizione breve
Descrizione lunga
Parametro
Lunghezza connessione Cupola
Lunghezza dei bordi il cui tipo è impostato su "Transizione falda - Cupola", nella finestra di dialogo Impostazioni bordi personali.
In genere, il bordo di due piani adiacenti del tetto che formano un angolo convesso.
Lunghezza Gronde
Lunghezza totale di tutti i bordi il cui tipo è impostato su "Gronda", nella finestra di dialogo Impostazioni Bordi Personali.
Lunghezza connessione Muro terminale
Lunghezza totale di tutti i bordi il cui tipo è impostato su "Muro terminale", nella finestra di dialogo Impostazioni bordi personali.
Tipicamente, questo è un bordo che si unisce a un Muro e scende in pendenza lungo il Muro.
Lunghezza Timpani
Lunghezza totale di Tutti i bordi il cui tipo è impostato su "Timpano", nella finestra di dialogo Impostazioni bordi personali.

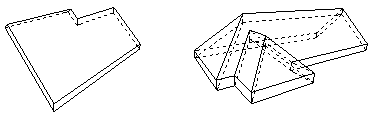

Metodo Geometrico
Piano singolo, Multi-piano
Metodo Geometria Falda
Area Superficie Inferiore Falda (Lordo)
Area superficie della parte inferiore della falda, compresa la superficie dei fori.
Ridotto dai ritagli. Le SEO sono ignorate
Area Superficie Bordi Falda (Lordo)
Area superficie dei bordi della falda, compresa la superficie dei fori.
Ridotto dai ritagli. Le SEO sono ignorate
Area Superficie Superiore Falda (Lordo)
Area superficie della parte superiore della falda, compresa la superficie dei fori.
Ridotto dai ritagli. Le SEO sono ignorate
Lunghezza Displuvi
Lunghezza dei bordi il cui tipo è impostato su "Displuvio", nella finestra di dialogo Impostazioni bordi personali.
In genere, il bordo di due piani adiacenti che si incontrano per formare un colmo.
Area Superficie Fori
Area superficie totale di tutti i fori nella falda.
Lunghezza connessione Cavità
Lunghezza dei bordi il cui tipo è impostato su "Transizione falda - Vuoto", nella finestra di dialogo Impostazioni bordi personali.
In genere, il bordo di due piani adiacenti del tetto che formano un angolo concavo.
Area di Superficie Inferiore Falda (Netto)
Area di superficie intradosso falda
Ridotto da fori, ritagli e Operazioni Elementi Solidi.
Numero di Fori
Numero totale di fori nella Falda.
I fori vengono creati manualmente nella Falda oppure vengono tagliati da lucernari posizionati nella Falda.

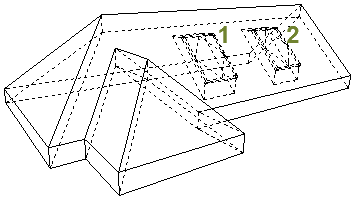

Numero di Lucernari
Numero di lucernari posizionati nella falda.
Area Superficie dei Lucernari
Area superficie totale di tutti i lucernari posizionati nella Falda.
Lunghezza Vertici
Lunghezza dei bordi il cui tipo è impostato su "Vertice", nella finestra di dialogo Impostazioni bordi personali.
In genere il bordo superiore di una falda a piano singolo.
Pendenza
Pendenza della falda.
La pendenza viene impostato nel pannello Geometria e posizionamento ma può essere personalizzato per ogni piano falda.
Lunghezza Colmi
Lunghezza dei bordi il cui tipo è impostato su "Cantonale", nella finestra di dialogo Impostazioni bordi personali.
In genere, il bordo di due piani adiacenti del tetto che si incontrano per formare un colmo.
Livello Falda
In caso di una falda multilivello, indica il Livello falda cui la falda elencata appartiene.
I numeri del livello falda sono visibili nel pannello Geometria e posizionamento delle impostazioni falda o nella palette informazioni.
Lunghezza connessione Muro laterale
Lunghezza totale di tutti i bordi il cui tipo è impostato su "Muro laterale", nella finestra di dialogo Impostazioni bordi personali.
In genere, un bordo del tetto che si unisce a un muro e corre lungo il muro in orizzontale.
Spessore
Spessore Falda, misurato perpendicolarmente dalla superficie di riferimento.
Il valore dello spessore si imposta nel pannello Geometria e posizionamento delle impostazioni falda o nella palette informazioni. (Può essere visualizzato come misura perpendicolare o verticale).
Corpo di Taglio
Linee cardine inferiori o Contorni in giù
Impostarlo nel pannello Modello delle Impostazioni Falda.
Determina la geometria del corpo di taglio che agisce su altri elementi quando questi vengono tagliati da questa falda.
Lunghezza Compluvi
Lunghezza dei bordi il cui tipo è impostato su "Compluvio", nella finestra di dialogo Impostazioni bordi personali.
Spessore verticale
Spessore Falda, misurato verticalmente dalla superficie di riferimento.
Il valore dello spessore si imposta nel pannello Geometria e posizionamento delle impostazioni falda o nella palette informazioni (può essere visualizzato come misura orizzontale o verticale).
